ТЭН для промышленной стиральной машины, 4 кВт, 380 В, фланец 70х18

Характеристики

Фланец 70х18 и работа ТЭН 4 кВт в стиральной машине

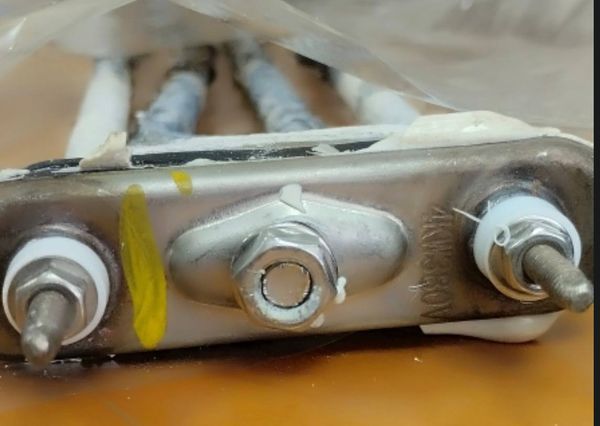

ТЭН для стиральной машины размещают снизу бака. В справочном описании такого узла нагреватель удерживается через резиновую манжету прижимной скобой или гайкой; вода с моющими средствами омывает его во время программы, а не постоянно. В этой карточке указаны мощность 4 кВт, напряжение 380 В и фланец 70х18. Совпадение этих параметров само по себе не подтверждает, что изделие подойдёт к конкретной машине: нужно сопоставить посадочное место, форму и размеры нагревательной части.

Такие ТЭН ставят в стиральные машины Bosch (артикулы 267512, 643463) и Indesit/Ariston (C00255096, C00081780 и другие), где их делают прямыми или изогнутыми под углом порядка 30°, предпочтительно из нержавеющей стали с минеральной изоляцией. Эти примеры показывают типовой узел, а не подтверждают совместимость именно с ТЭН 4 кВт, 380 В из этой карточки: совпадение посадочного места проверяют отдельно. При нарастании плотного слоя на трубке ТЭН 4 кВт хуже отводит тепло: температура внутренней спирали повышается, и она может перегореть. Среди причин отказа также указано применение моющих средств, не предназначенных для стиральных машин.

Замена ТЭН 4 кВт с фланцем 70х18

При замене нагревателя 4 кВт, 380 В сначала обесточьте машину, затем сопоставьте старую деталь с новым фланцем 70х18 и геометрией узла.

1. Отключите стиральную машину от электропитания и дождитесь остывания узла.
2. Откройте доступ к нагревателю по документации конкретной машины; порядок разборки одной модели не переносите на другую.
3. До снятия зафиксируйте расположение подключений, тип крепления, форму нагревательной части и маркировку старого ТЭН, если она есть.
4. Снимите старый нагреватель, не повреждая бак, манжету и посадочное место.
5. Сравните детали по фланцу 70х18, мощности 4 кВт, напряжению 380 В, форме нагревательной части и расположению выводов.
6. Установите и подключите новый ТЭН по документации машины; до подачи питания проверьте его положение и соединения.

Ток и сопротивление исполнения 4 кВт, 380 В

Для ТЭН мощностью 4 кВт и напряжением 380 В приведены расчётный ток 10,5 А и сопротивление в рабочем режиме 36,1 Ом. Эти значения характеризуют электрическое исполнение, а фланец 70х18 задаёт крепление. При выборе замены важно учитывать и электрические параметры, и посадку: совпадение фланца не означает, что совпадает нагрузка.

Вариант на 6 кВт при 380 В имеет расчётный ток 15,8 А. При сохранении длины его нагрузка на оболочку составит 1,5 от исходной; значит, применение такой мощности требует проверки длины с учётом рабочей среды. Для варианта на 2 кВт при 380 В ток составляет 5,3 А, а нагрузка на оболочку при той же длине будет 0,5 от исходной. Эти расчёты показывают, что для замены ТЭН 4 кВт недостаточно выбрать деталь с таким же фланцем 70х18.

Если для ТЭН мощностью 4 кВт выбрать напряжение 220 В, расчётные параметры составят: ток 18,2 А, сопротивление спирали 12,1 Ом. Спираль при этом пересчитывают, хотя размеры могут остаться прежними. Поэтому исходные 4 кВт, 380 В и фланец 70х18 рассматривают вместе с параметрами сети и условиями работы.

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения ТЭН 4 кВт, 380 В

В названии указаны 4 кВт, 380 В и фланец 70х18. По заказу можем изменить параметры, если новые значения согласованы с конструкцией узла промышленной стиральной машины.

• Фланец 70х18 → по заказу делаем фланцевое крепление другого исполнения или штуцер с гайкой. Для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, а также трубные G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
• Мощность 4 кВт и напряжение 380 В → по заказу изготовим ТЭН мощностью от 100 Вт под напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для выбранного сочетания мощности и напряжения проверяем нагрузку на оболочку с учётом длины и среды.
• Материал оболочки в названии не указан → для воды по заказу предлагаем медь, нержавеющую сталь AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды можно выбрать AISI 316 либо титан.
• Форма и длина в названии не указаны → по заказу делаем прямое, U-, W-, M-, Г-образное исполнение, скрепку, кольцо, спираль или форму по эскизу. Выводы можно выполнить контактными стержнями с резьбой М4, М5 или М6 и гайками либо проводом в термостойкой изоляции.
• Для ТЭН 4 кВт, 380 В по заказу также можем предусмотреть встроенный термовыключатель или термостат.

Что уточнить для замены ТЭН с фланцем 70х18

Чтобы подобрать трубчатый электронагреватель на замену исполнения 4 кВт, 380 В с фланцем 70х18, дополните параметры из названия сведениями о старой детали и условиях работы.

• Маркировка старого ТЭН, если она выбита у вывода или на креплении.
• Длина и форма нагревательной части после гибки, диаметр трубки.
• Рабочая среда: вода, неподвижный воздух, воздух с обдувом или масло.
• Модель промышленной стиральной машины либо фотография старого нагревателя.

Материал оболочки для ТЭН 4 кВт на воду

У ТЭН 4 кВт, 380 В с фланцем 70х18 материал оболочки в названии не обозначен. Для исполнения как тэн для воды его выбирают с учётом жёсткости и солёности воды. Если при подборе важны содержание хлора или pH, сообщите эти условия: исходные данные не задают для них отдельный материал оболочки.

• Медь → доступный по заказу вариант оболочки для воды; выбор соотносят с составом воды и конструкцией узла.
• Нержавеющая сталь AISI 304 или 12Х18Н10Т → варианты для воды; при жёсткой или солёной воде по заказу рассматривают AISI 316.
• Титан → вариант оболочки по заказу для жёсткой или солёной воды. Использование титанового ТЭН в другом оборудовании не подтверждает его совместимость с баком промышленной стиральной машины.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
