Спиральный ТЭН, диаметр трубки 8 мм, мощность 2 кВт

Характеристики

Где стоит такой нагреватель

Спиральный ТЭН 8 мм и электрообогрев импульсной трубки

В предызолированной импульсной трубке с электрообогревом нагревательный элемент проложен вдоль импульсной трубки, под теплоизоляцией и защитной оболочкой. Для такого узла в справочнике указан гибкий электрический спутник. Это другое исполнение, чем спиральный трубчатый электронагреватель с трубкой диаметром 8 мм и мощностью 2 кВт: совпадение назначения по обогреву не означает совпадения конструкции или способа установки.

В сведениях об импульсных линиях названы причины отказа спутника: механическое повреждение при монтаже или демонтаже трубопровода, нарушение оболочки изоляции и попадание влаги. Эти причины относятся к спутнику в составе линии, а не подтверждают характер отказа спирального ТЭН 8 мм, 2 кВт. При замене сначала определите, какой элемент установлен в узле, и не подменяйте гибкий спутник спиральным ТЭН только по значению мощности. Для подключения нескольких спиральных нагревателей отдельно сверяйте схему и параметры сети.

Замена ТЭН 2 кВт: от снятого элемента до подключения

Для спирального ТЭН диаметром 8 мм и мощностью 2 кВт подбор начинается с идентификации старого элемента. Совпадения этих двух значений недостаточно: также важны геометрия, крепление и электрическое исполнение.

1. Отключите оборудование и снимите нагреватель по правилам его обслуживания. Зафиксируйте, был ли установлен спиральный трубчатый ТЭН или гибкий спутник: для импульсной трубки в справочнике описан спутник, а не спиральное исполнение 8 мм, 2 кВт.
2. Сверьте маркировку и параметры снятого элемента. Для этого товара подтверждены спиральная форма, диаметр трубки 8 мм и мощность 2 кВт; напряжение, крепление, выводы и размеры в названии не указаны, поэтому их нужно проверять отдельно.

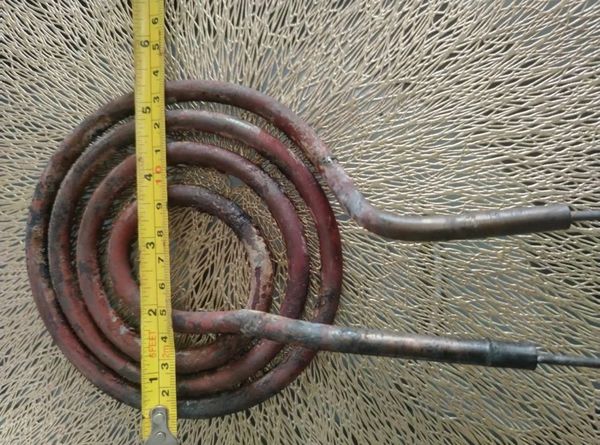

3. Сравните геометрию старого ТЭН с посадочным местом: измерьте развёрнутую длину трубки и габариты после гибки, отметьте форму изгиба и положение концов. Эти данные помогут определить, разместится ли спираль диаметром 8 мм в узле.
4. Для трёхфазного подключения выясните, как распределены нагреватели по ветвям. Если на каждую ветвь схемы «звезда» приходится по одному такому спиральному ТЭН, нагрузка составит по 2 кВт на ветвь. Если нагревателей в ветвях разное количество или они имеют другую мощность, сравните суммарную мощность ветвей.
5. Подберите исполнение по совокупности подтверждённых характеристик и сопоставьте его с оборудованием до монтажа. После установки проверьте работу в предусмотренном для оборудования режиме. Если исходным элементом был гибкий спутник, подбирайте замену именно для этого исполнения.

Что изменить в спиральном ТЭН 8 мм, 2 кВт по заказу

В названии спирального ТЭН указаны трубка диаметром 8 мм и мощность 2 кВт. Остальные параметры можно задать для заказного исполнения, учитывая геометрию узла и способ подключения.

• Для спирали с трубкой 8 мм можно задать крепление штуцером с гайкой или фланцем. Для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; тип крепления согласуют с посадочным местом.
• Для спирального ТЭН мощностью 2 кВт можно выбрать выводы: контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину контактного стержня и холодной зоны задают для конкретного исполнения.
• Для оболочки трубки диаметром 8 мм доступны чёрная сталь, нержавеющие стали AISI 304 и AISI 316, сталь 12Х18Н10Т, жаропрочная сталь, медь или титан. Также можно заказать покрытие цинком или фторопластом; укажите рабочую среду и условия эксплуатации ТЭН мощностью 2 кВт.
• Для исходного исполнения указана мощность 2 кВт, но не напряжение. По заказу можно запросить другую мощность и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если оставить размеры трубки 8 мм прежними, изменение мощности потребует пересчитать удельную нагрузку на оболочку под заданную среду.
• Для спирали диаметром 8 мм можно согласовать прямую, U-, W-, M- или Г-образную форму, «скрепку», кольцо, спираль, оребрённое исполнение либо форму по эскизу. Укажите развёрнутую длину, радиус изгиба и межосевое расстояние, если эти размеры определяют установку.
• Для ТЭН мощностью 2 кВт по заказу можно предусмотреть встроенный термовыключатель или термостат.

Где используют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в хлебопекарных ярусных печах ХПЭ, где выпекают хлеб и хлебобулочные изделия в нескольких камерах, и в подовых печах для пиццы, где тесто готовят на жаропрочном поде. В жарочных шкафах ШЖЭ нагревают воздух для жарки, запекания и выпечки. Это примеры использования подобных нагревателей, а не подтверждение совместимости со спиральным ТЭН диаметром 8 мм и мощностью 2 кВт.

Подобные нагреватели также применяют в промышленных инкубаторах для поддержания температуры воздуха с принудительной циркуляцией, в электрических воздушно-тепловых завесах для подогрева потока и в вертикальных грилях для шаурмы, где продукт нагревается инфракрасным излучением открытых ТЭН. Для линий КИП в справочнике приведены модели РИЗУРПАК-Э, РИЗУРПАК-З и РИЗУРПАК-И. Для РИЗУРПАК-Э описан гибкий электрический спутник, поэтому эти модели не подтверждают применимость к ним спирального ТЭН 8 мм, 2 кВт.

Что прислать для подбора спирального ТЭН 8 мм

Для подбора ТЭН на заказ сообщите маркировку старого элемента, его мощность, напряжение и диаметр трубки. В названии этой карточки указаны 2 кВт и 8 мм; если снятый нагреватель отличается, укажите его фактические параметры.

Для согласования спиральной геометрии приложите развёрнутую длину трубки и размеры после гибки либо эскиз с формой изгиба. Отдельно укажите крепление, тип выводов, рабочую среду и наличие обдува, если эти сведения известны. Так можно проверить размещение ТЭН диаметром 8 мм в узле и подобрать параметры мощности.

При подключении нескольких нагревателей к трёхфазной сети опишите схему и распределение ТЭН по ветвям. Добавьте модель оборудования и фото старого элемента. По этим данным можно выполнить подбор ТЭН по размерам и электрическим параметрам; изготовление по чертежу заказчика возможно, если в нём указаны необходимые размеры и исполнение.
