Характеристики
| Маркировка | SANAL |
|---|---|
| Обозначение | ECM |
| Мощность | 1,5 кВт |
| Напряжение | 230 В |
Расчёт по мощности и напряжению
| Расчётный ток | 6,5 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 35,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что показывают расчётные ток и сопротивление
В расчёте указаны ток 6,5 А и сопротивление в рабочем режиме 35,3 Ом. Ток учитывают при выборе автомата и сечения провода.
По этим данным нельзя определить удельную поверхностную мощность и назначить рабочую среду: для этого нужны площадь оболочки и сведения о применении.
- Расчётный ток: 6,5 А
- Расчётное сопротивление в рабочем режиме: 35,3 Ом
Материал оболочки выбирают по рабочей среде
Материал и допустимая удельная поверхностная мощность зависят от того, нагревает ТЭН воду, воздух или масло. Для этой модели материал оболочки в названии не указан, поэтому назначать его без данных о среде нельзя.
По заказу доступны оболочки из чёрной стали, нержавеющей стали или меди. При подборе ТЭН сообщите среду и условия работы.
Проверка старого нагревателя перед заменой
Мультиметром проверьте сопротивление спирали и наличие обрыва. Расчётные 35,3 Ом относятся к рабочему режиму, поэтому не используйте это значение как универсальный предел для проверки снятого элемента.
Состояние изоляции оценивайте отдельно по требованиям оборудования. Если данные о старом ТЭН утеряны, приложите фото и размеры: это поможет выполнить замену нагревательного элемента без неподтверждённых предположений.
Как собрать группу ТЭН в трёхфазной сети
По отраслевой практике ТЭН на 220 В в сети 380/220 В подключают звездой, а элементы на 380 В - треугольником. Для равномерной нагрузки выбирают одинаковую мощность ветвей; число элементов для такой группировки берут кратным трём.
У этой модели указано 230 V, поэтому нельзя автоматически переносить на неё схему для ТЭН на 220 В. Сверьте напряжение, схему аппарата и параметры всех элементов группы.
- Один ТЭН подключайте с учётом его номинального напряжения и схемы оборудования.
- Для нескольких ТЭН проверьте равенство мощности ветвей и распределение нагрузки по фазам.
Какие размеры снять со старого ТЭН
Для подбора по старому образцу зафиксируйте развёрнутую длину, диаметр трубки, длину холодной зоны или контактного стержня и форму после гибки. Также снимите размеры крепления.
Перед установкой нового элемента очистите бак и место крепления от грязи, накипи и ржавчины, если ТЭН ставится в бак.
- Сфотографируйте маркировку у вывода или на штуцере.
- Запишите мощность и напряжение с маркировки или паспорта оборудования.
Что отправить для расчёта по вашим данным
Для ТЭН на заказ приложите фото старого элемента и оборудования, укажите среду и тип крепления. Если маркировка отсутствует, сообщите размеры и форму: трубчатый электронагреватель можно подобрать по размерам или изготовить как нестандартный ТЭН по эскизу.
- Маркировка, мощность и напряжение.
- Развёрнутая длина, диаметр трубки, форма и габариты после гибки.
- Длина холодной зоны, тип крепления и межосевое расстояние.
- Рабочая среда и модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?

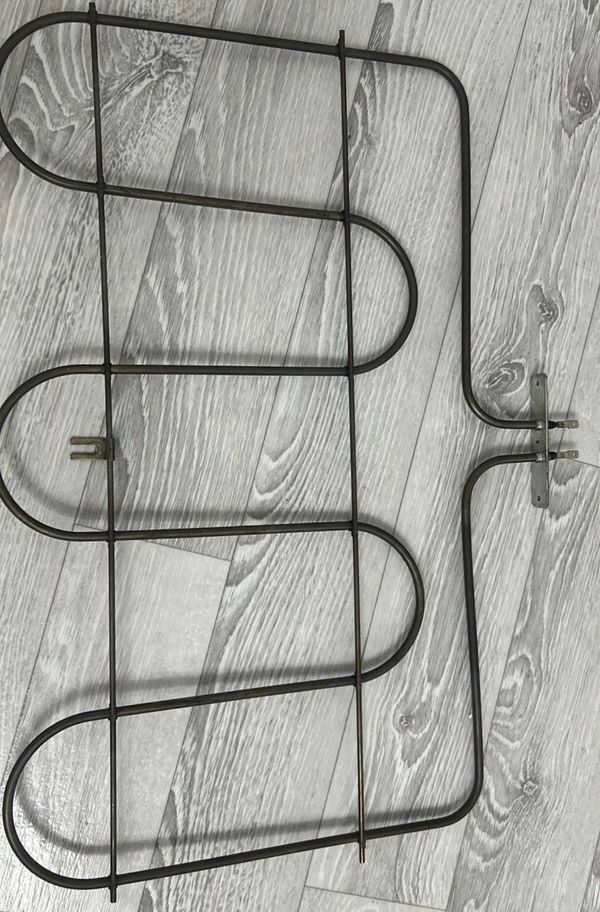

По названию известны обозначение SANAL ECM, мощность 1500 W и напряжение 230 V. Для подтверждения совместимости нужны размеры, форма и тип крепления.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для подбора понадобятся фото, размеры, форма изгиба, параметры крепления, среда, мощность и напряжение. Если этих данных недостаточно, приложите фото оборудования.
Можно ли установить этот ТЭН в воду, воздух или масло?
По имеющимся данным назначение модели и материал оболочки не определены. Сообщите рабочую среду, чтобы подобрать исполнение.
Как мультиметром проверить старый ТЭН?
Проверьте сопротивление спирали и наличие обрыва. Значение 35,3 Ом указано как расчётное сопротивление в рабочем режиме, а не как универсальный критерий проверки снятого элемента.
Что прислать для расчёта?
Маркировку или фото, размеры, мощность и напряжение, рабочую среду, тип крепления и модель оборудования. Для элемента после гибки укажите форму и габариты.
Как подключить несколько таких ТЭН к трёхфазной сети?
Схема зависит от номинального напряжения элементов и схемы аппарата. У этой модели указано 230 V, поэтому не применяйте без проверки правила подключения для ТЭН на 220 В.
