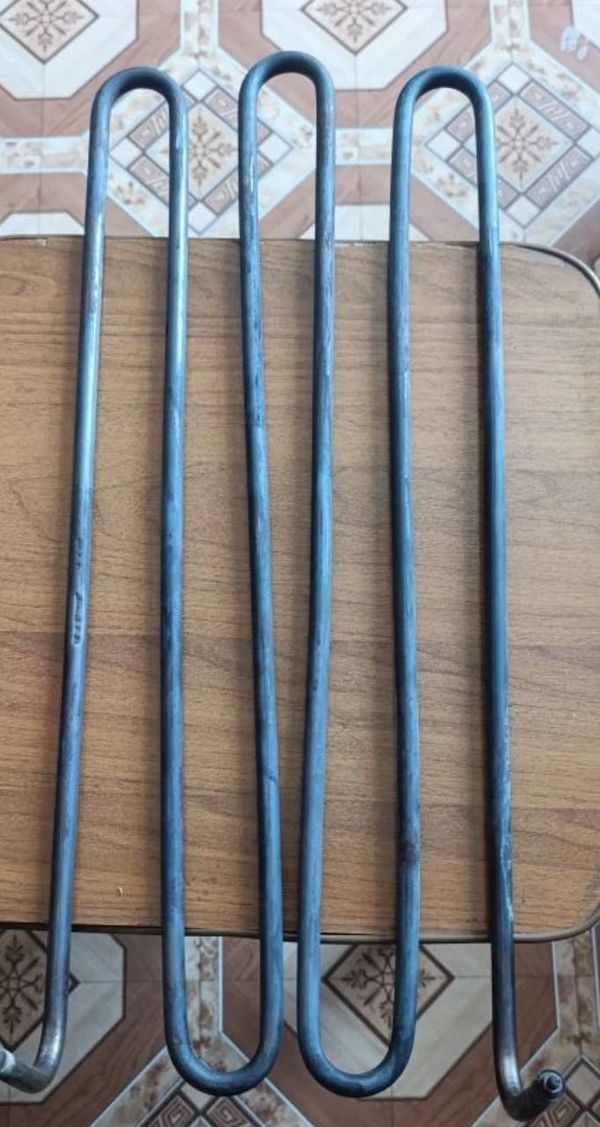

ТЭН на плиту Абат, 2,5 кВт, ширина 0,9 мм

Характеристики

Что известно и что нужно уточнить

Каких данных не хватает для замены ТЭН на плите

Для позиции на плиту Абат заданы мощность 2,5 кВт и ширина 0,9 мм. При этом не указано, к какой части нагревателя относится ширина: считать её диаметром трубки, длиной или размером крепления нельзя. Чтобы изготовить ТЭН по этим данным, необходимо дополнить описание фактическими размерами и конструкцией старого элемента.

• Сверьте обозначение из паспорта плиты Абат с маркировкой на снятом ТЭН. Она может находиться у вывода или на штуцере; для этой позиции маркировка не указана, поэтому её следует зафиксировать отдельно.
• Запишите развёрнутую длину нагревателя. Если элемент согнут, укажите его длину и форму после гибки; диаметр трубки измерьте отдельно, поскольку ширина 0,9 мм не определяет ни один из этих размеров.
• Опишите форму нагревательной части и положение её участков относительно основания плиты. Для ТЭН мощностью 2,5 кВт форма в названии не приведена, а одинаковая мощность сама по себе не означает одинаковую геометрию.
• Уточните тип крепления и его размеры: штуцер с резьбой, гайка или фланец. Если конструкция предусматривает межосевое расстояние, внесите его в описание вместе с прочими размерами.
• Запишите, как выполнены выводы, и укажите длину холодной зоны. Эти параметры для ТЭН на плиту Абат не заданы; по ним проверяют, можно ли подключить новый элемент без изменения конструкции оборудования.
• Для выбора исполнения оболочки опишите условия работы именно этого нагревателя: среду и наличие обдува. Для позиции на 2,5 кВт эти сведения не приведены, хотя они нужны при выборе материала оболочки и расчёте нагрузки.

Варианты исполнения: расчёт для этого ТЭН

Что означает мощность 2,5 кВт при выборе исполнения

Мощность 2,5 кВт - единственный электрический параметр, указанный в названии товара. Напряжение там отсутствует, поэтому для замены необходимо узнать его отдельно. По одной мощности нельзя установить ни напряжение, ни размеры нагревательной части, ни совместимость с подключением плиты. Ширина 0,9 мм также не заменяет данных о длине, диаметре трубки и форме.

Расчётных вариантов для этой позиции с другой длиной стержня, напряжением, мощностью или штуцером во входных данных нет. Поэтому нельзя предложить готовый альтернативный вариант и назвать его эквивалентом ТЭН на 2,5 кВт. Если меняется мощность, расчёт ведут по заданным размерам и рабочей среде: на тех же габаритах другая мощность изменит удельную нагрузку на оболочку, её требуется пересчитать.

Для воздуха предусмотрен выбор материала по температуре оболочки: при умеренной температуре используют чёрную сталь, при высокой - нержавеющую или жаропрочную сталь. Это возможные варианты исполнения, а не описание материала конкретного ТЭН для плиты Абат. Температура оболочки и рабочая среда товара не указаны, поэтому по мощности 2,5 кВт определить материал нельзя.

При запросе другого исполнения полезно отдельно зафиксировать, что сохраняется, а что требуется изменить. Например, мощность 2,5 кВт можно оставить, но уточнить напряжение, форму и крепление; либо запросить другую мощность, указав размеры и среду, чтобы пересчитать нагрузку. Ширина 0,9 мм остаётся параметром из названия, но её назначение нужно уточнить до использования в чертеже или заявке.

Что можно изменить в исполнении на 2,5 кВт

Для товара на плиту Абат исходно указаны мощность 2,5 кВт и ширина 0,9 мм. Остальные параметры можно задать отдельно; ниже перечислены варианты, предусмотренные для исполнения ТЭН по заказу.

• У ТЭН для плиты Абат тип крепления не задан → по заказу выполняем штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Также можно выбрать фланец. Нужное исполнение определяют по устройству и размерам крепления старого элемента.
• У позиции мощностью 2,5 кВт исполнение выводов в названии не описано → по заказу делаем контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны согласуем с конструкцией заменяемого нагревателя; исходное значение для товара не приведено.
• Материал оболочки ТЭН шириной 0,9 мм не обозначен → для воздуха по заказу предлагаем чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой. Выбор зависит от заданных условий, а не только от мощности 2,5 кВт.
• Мощность товара указана как 2,5 кВт, напряжение не задано → по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если сохраняются размеры нагревателя, но меняется мощность, нагрузку на оболочку пересчитывают для указанной среды.
• Для ТЭН на плиту Абат форма и длина в названии отсутствуют → по заказу выполняем прямой вариант, U, W, M, Г-образное исполнение, скрепку, кольцо, спираль или оребрённую форму. Длину, радиус гиба и межосевое расстояние задаём по старому нагревателю или эскизу; ширина 0,9 мм не описывает геометрию целиком.
• В базовом описании ТЭН на 2,5 кВт дополнительное оснащение не указано → по заказу возможен встроенный термовыключатель или термостат; для воздуха с обдувом можно предусмотреть оребрение. Эти элементы выбирают под конкретные условия работы, а не считают установленными по умолчанию.

Где применяют подобные нагреватели в пищевом оборудовании

Подобные трубчатые ТЭН применяют в жарочных шкафах для запекания и выпечки, в том числе мелкоштучных изделий. В подовой печи для пиццы нагревается камера, а тесто дополнительно соприкасается с жаропрочным подом; в хлебопекарной ярусной печи выпекают хлеб и хлебобулочные изделия в нескольких камерах. Это примеры применения подобных нагревателей, но не подтверждение, что ТЭН на плиту Абат мощностью 2,5 кВт и шириной 0,9 мм подходит к этим установкам.

Подобные нагреватели встречаются также в ротационных пекарских шкафах с принудительным движением горячего воздуха и в расстоечных шкафах с увлажнённой средой. ТЭН для пароконвектомата используют для нагрева рабочей камеры или парогенератора; в термоупаковочном туннеле горячий воздух обдувает упаковку. В вертикальном гриле для шаурмы открытые нагреватели воздействуют на продукт инфракрасным излучением. У этих установок различаются среда и способ передачи тепла, поэтому параметры ТЭН плиты Абат нужно рассматривать отдельно. Название товара сообщает только обозначение оборудования, мощность 2,5 кВт и ширину 0,9 мм, но не содержит данных о геометрии или рабочей среде.

Как сверить замену по паспорту плиты

Сопоставьте обозначение из паспорта плиты Абат с маркировкой снятого элемента, а затем сравните конструкцию и электрические данные. Для карточки известны мощность 2,5 кВт и ширина 0,9 мм; напряжение, длина, форма, крепление и выводы не указаны. В заявке перечислите эти параметры отдельно и приложите фото, на котором видны нагревательная часть, выводы и место крепления. Если паспорт содержит только обозначение плиты, его недостаточно, чтобы установить совпадение по монтажу. При подборе ТЭН для пищевого оборудования также укажите среду и наличие обдува: от них зависит выбор оболочки. Трубчатый электронагреватель с мощностью 2,5 кВт нельзя считать заменой только на основании одинакового обозначения оборудования или ширины 0,9 мм; требуется сверить его фактическое исполнение.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
