Характеристики
| Тип изделия | ТЭНы |
|---|---|
| Оборудование | Пищеварочные котлы |
| Объём котла | 60 л |
| Объём котла | 160 л |
Подбирайте замену по маркировке, а не только по объёму
В названии карточки указаны пищеварочные котлы на 60 и 160 л. Чтобы подобрать трубчатый электронагреватель, нужны данные старого элемента или чертёж: у оборудования для общепита одной вместимости могут различаться исполнение и крепление.
Если маркировка сохранилась, пришлите её фото. По заказу ТЭН делаем по маркировке, образцу, эскизу или чертежу.
- Проверьте надпись у вывода или на штуцере.
- Сверьте модель оборудования и расположение крепления.
Материал оболочки учитывают вместе с условиями чистки
По заказу возможна оболочка из нержавеющей или чёрной стали, а также меди. В отраслевых материалах для пищевого оборудования в целом упоминают разные марки нержавеющей стали в зависимости от агрессивности среды.
Материал оболочки в названии товара не указан. При подборе сообщите рабочую среду и условия очистки, а материал согласуйте отдельно.
Перед заменой проверьте режим работы нагревателя
По одному факту перегорания нельзя определить причину. Перед заказом сверьте мощность и напряжение старого ТЭН, среду работы, форму и длину нагреваемого участка.
Учитывайте и холодную зону: это часть контактного стержня без спирали, которая не должна сильно греться. Не переносите параметры с другого оборудования, например с жарочного шкафа ШЖЭ или ТЭН для гриля.
- Запишите данные с маркировки.
- Уточните, работает нагреватель в воде, воздухе или масле.
Что покажет проверка старого ТЭН мультиметром
Для подбора сохраните маркировку, мощность и напряжение старого элемента. Одного показания мультиметра недостаточно, чтобы восстановить его геометрию и крепление.
Для оценки сопротивления и изоляции нужны условия и нормы проверки конкретного изделия. В исходных данных к этой карточке таких значений нет, поэтому численные пороги здесь не приводятся.

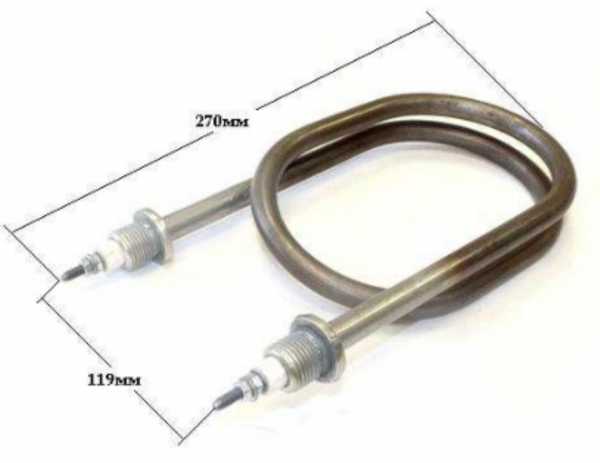

Снимите длину, форму и положение крепления
Для изготовления по образцу измерьте развёрнутую длину либо длину и форму после гибки, а также диаметр трубки. Отдельно отметьте холодные зоны и расположение выводов.
Зафиксируйте тип крепления: штуцер с резьбой, гайка или фланец. Для фланцевого варианта укажите межосевое расстояние.
- Сфотографируйте ТЭН целиком и крупно его маркировку.
- Если маркировки нет, приложите эскиз с размерами.
Какие данные приложить к заявке на расчёт
ТЭН на заказ рассчитывают по данным старого нагревателя или оборудования. Для ТЭН для котла особенно важны геометрия, крепление и среда: не ограничивайтесь указанием объёма котла.
- Маркировка старого ТЭН или модель оборудования.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность и напряжение.
- Рабочая среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления и межосевое расстояние, если оно есть.
- Фото старого нагревателя или эскиз.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему пищеварочному котлу?
По объёму котла это определить нельзя. Пришлите маркировку старого элемента, модель оборудования или фото с размерами.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, по заказу ТЭН делают по образцу или эскизу. Нужны размеры, форма, диаметр трубки, данные о креплении и рабочей среде.
Можно ли установить этот ТЭН для воды, воздуха или масла?
Назначение нельзя определить только по объёму котла. Укажите среду работы при расчёте: вода, воздух с обдувом или без него, масло.
Как проверить старый ТЭН мультиметром?
Запишите маркировку, мощность и напряжение. Численные нормы сопротивления и изоляции для этого изделия в данных карточки не указаны.
Что прислать для расчёта?
Маркировку или модель оборудования, размеры и форму ТЭН, диаметр трубки, мощность, напряжение, рабочую среду и тип крепления. Фото или эскиз помогут уточнить исполнение.
Как выбрать нержавеющую сталь для пищевого оборудования?
В отраслевых материалах AISI 316L рекомендуют для сред с органическими кислотами и хлоридами, AISI 304 - для менее агрессивных условий. Материал оболочки согласуют с учётом рабочей среды и условий очистки.
