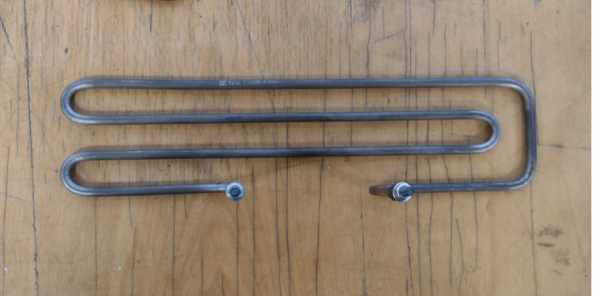

Характеристики
| Тип | ТЭН |
|---|---|
| Назначение в названии | для электроплиты |
| Обозначение | Soget 090125 |
| Маркировка | 140 А |
| Маркировка | 6/1,0 |
| Маркировка | S220 |
Схему подключения сверяют с оборудованием
Для одного ТЭНа проверьте маркировку и схему подключения в документации оборудования. Если в трёхфазной сети установлено несколько нагревателей, соединение звездой или треугольником выбирают по схеме питания и параметрам ТЭНов.
В названии этой модели нет данных о схеме подключения и напряжении. По одной маркировке 140 А 6/1,0 S220 нельзя определить соединение.
При замене начните с номера в паспорте
Найдите обозначение Soget 090125 в паспорте или на старом нагревателе. ТЭН для плиты подбирают не только по номеру: сопоставьте также форму, размеры, крепление и параметры подключения.
ТЭН по маркировке можно подобрать, если обозначение читается и соответствует нужному узлу. Если данные неполные, добавьте замеры и фото.
Форма и крепление зависят от узла
У этой модели по названию нельзя установить форму, наличие штуцера, гайки или фланца. По заказу делаем ТЭН с прямой, U-, M-, W-образной формой, спиралью, скрепкой или по эскизу; крепление - штуцером с гайкой либо на фланце.
В общепите ТЭНы работают в разных средах
ТЭН для электроплиты общепита нагревает конфорку снизу. В другом оборудовании ТЭН может нагревать воду в проточном кипятильнике или ванне мармита, а в расстоечном шкафу - воздух либо воду для поддержания влажности.
Это примеры применения ТЭНов в оборудовании для общепита, а не подтверждение совместимости данной модели с водой или воздухом. Среду и исполнение нужно указать при подборе.
Снимите размеры с учётом изгибов
Для замены измерьте развёрнутую длину или длину и форму после гибки, а также диаметр трубки. Отдельно отметьте холодные зоны, если они есть, и расстояния между точками крепления.
Если снять ТЭН для замера нельзя, приложите фото узла и старого нагревателя с линейкой. По одному внешнему сходству размеры и подключение не подтверждаются.
Данные для расчёта можно собрать заранее
ТЭН на заказ делают по чертежу, эскизу, образцу или маркировке старого нагревателя. Для расчёта укажите среду и параметры подключения, а также передайте размеры и данные о креплении.
- Маркировка со старого ТЭНа или модель оборудования
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки
- Мощность, напряжение и рабочая среда: вода, воздух без обдува или с обдувом, масло
- Тип крепления и межосевое расстояние; приложите фото старого ТЭНа
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию подтвердить совместимость нельзя: в нём нет размеров, формы и типа крепления. Сверьте маркировку, параметры подключения и геометрию со старым нагревателем.
Можно ли изготовить замену без маркировки старого ТЭНа?
Да, для расчёта подойдут образец, чертёж или эскиз. Передайте размеры, форму, параметры подключения и фото узла.
Можно ли использовать эту модель для воды, воздуха или масла?
По названию товара нельзя подтвердить назначение для этих сред. При подборе укажите среду, наличие обдува и параметры оборудования.
Как проверить старый ТЭН?
Проверьте его электрические параметры и состояние изоляции. Если сопротивление изоляции ниже 0,5 МОм или ток утечки выше 0,75 мА/кВт, нагреватель обычно рекомендуют просушить.
Что прислать для расчёта замены?
Маркировку или модель оборудования, размеры и форму после гибки, диаметр трубки, мощность, напряжение, среду и тип крепления. Фото старого ТЭНа поможет сверить конструкцию.
Можно ли подобрать ТЭН для воды, воздуха и нагрева жарочной поверхности?
Это разные условия работы, поэтому исполнение выбирают под конкретную среду и узел. Название данной модели указывает на электроплиту, но не подтверждает пригодность для воды или воздуха.
