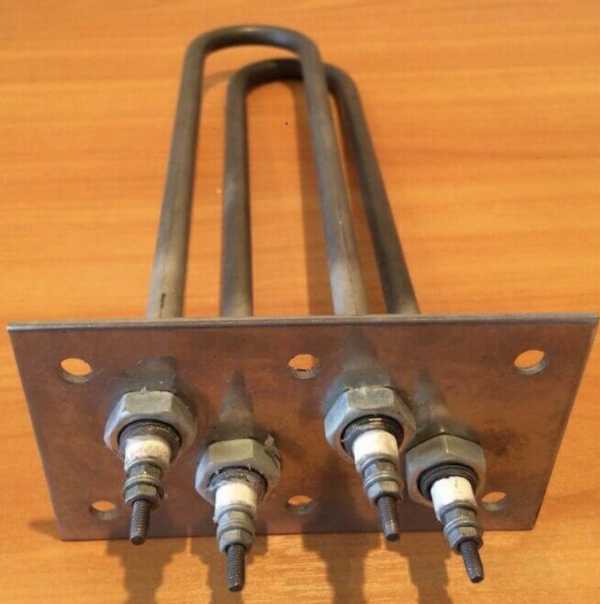

Характеристики
| Тип | ТЭН |
|---|---|
| Назначение | Для вагонных кипятильников |
| Мощность | 2,55 кВт |
| Напряжение | 140 В |
Материал оболочки и чистка: что уточнить
В названии товара материал оболочки не указан, поэтому нельзя считать, что именно эта позиция выполнена из нержавеющей стали. По заказу делаем трубчатый электронагреватель с оболочкой из нержавеющей стали.
Если для оборудования нужна food grade нержавейка, укажите это при подборе. Не определяйте материал и способ чистки только по внешнему виду старого ТЭНа.
- Сверьте номер детали с паспортом оборудования.
- Уточните требуемый материал оболочки.
Форма и крепление должны совпасть
Мощность и напряжение не описывают геометрию нагревателя. Для замены важны форма после гибки и крепление: штуцер с резьбой, гайка или фланец.
По заказу изготавливаем прямые, U-, M-, W-образные и другие ТЭНы по эскизу. Не считайте, что деталь от кипятильника непрерывного действия КЭНД подойдёт к вагонному кипятильнику только из-за похожего назначения.
- Укажите вид крепления и размеры посадочного места.
- Приложите фото старого нагревателя и места установки.
Снимите длину до демонтажа по памяти
Запишите развёрнутую длину или длину и форму после гибки, диаметр трубки и размеры холодных зон, если они важны для установки. Сохраните расположение выводов и участков, которые не должны нагреваться.
По ГОСТ 13268-88 развёрнутая длина одиночного ТЭН составляет от 250 до 6300 мм. Допуск для длины до 1000 мм - ±2%, но не более 12 мм; свыше 1000 мм - ±1%.
- Не заменяйте замер старой детали оценкой по модели оборудования.
- Передайте размеры вместе с маркировкой и данными паспорта.
При раннем перегорании проверьте исходные данные
Сам факт перегорания не показывает причину. Перед подбором проверьте соответствие мощности и напряжения, форму, крепление и среду работы: вода, воздух или масло.
Эксплуатация ТЭНа без заземления корпуса запрещена. Для работ с ТЭНом под напряжением квалификационная группа обслуживающего специалиста должна быть не ниже третьей для электроустановок до 1000 В.
- Сверьте параметры старого нагревателя с паспортом.
- Проверьте, что корпус оборудования заземлён.
Проверка старого ТЭНа мультиметром
Сопротивление спирали измерьте мультиметром и запишите результат для сопоставления с паспортом и маркировкой. По одному измерению без исходных данных нельзя подтвердить, что нагреватель подходит для замены.
Для проверки пробоя поставьте один щуп на контактный стержень, другой - на оболочку. В режиме высокого сопротивления от 2 МОм звуковой сигнал или малое сопротивление указывают на утечку тока на корпус.
- Запишите показание измерения сопротивления спирали.
- Проверьте изоляцию между контактным стержнем и оболочкой.
Какие данные нужны для расчёта замены
ТЭН на заказ можно подобрать по маркировке, чертежу, эскизу или образцу. Номер из паспорта поможет сверить назначение, но для проверки исполнения нужны также размеры и данные о подключении.
- Маркировка старого ТЭНа и модель оборудования или фото.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность и напряжение.
- Среда работы: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления и межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
Сверьте номер по паспорту, мощность 2,55 кВт и напряжение 140 В. Для проверки совпадения исполнения нужны также форма, размеры и тип крепления.
Можно ли изготовить замену без маркировки, по старому образцу?
Да, для расчёта можно передать образец, эскиз или чертёж. Нужны размеры нагревателя и данные о среде и креплении.
Можно ли использовать этот ТЭН в воде, воздухе или масле?
По названию товара среда работы не определена. Укажите её при подборе: вода, воздух или масло требуют зафиксировать в задании.
Как проверить старый ТЭН мультиметром?
Измерьте сопротивление спирали и запишите показание. Для проверки утечки поставьте щупы на контактный стержень и оболочку: сигнал или малое сопротивление в режиме высокого сопротивления указывают на пробой.
Что прислать для расчёта замены?
Маркировку, фото или модель оборудования, размеры и форму ТЭНа, мощность, напряжение, среду работы и данные крепления.
Достаточно ли номера из паспорта, чтобы заказать замену?
Номер помогает определить деталь, но перед заказом сверьте маркировку старого ТЭНа и его размеры. Пришлите фото или образец, если геометрия не указана в паспорте.
