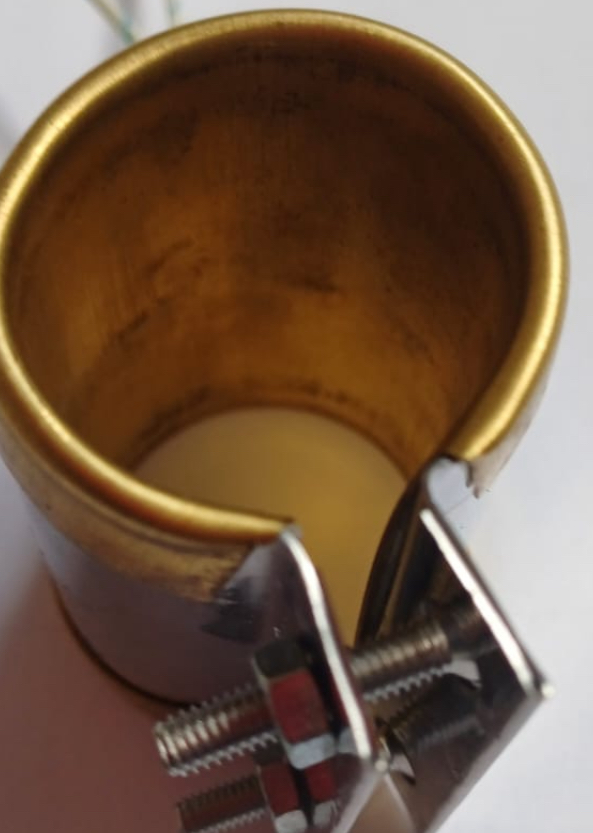

Характеристики
| Тип | Нагреватель кольцевой РНКм |
|---|---|
| Размер | 30*50 |
| Мощность | 0,15 кВт |
| Напряжение | 220 В |
| Термопара | встроенная |
Где применяется и в каком оборудовании
Кольцевой нагреватель на сопло (nozzle heater) РНКм ставят на сопло ТПА, в горячеканальную систему и переходные зоны экструдера. Это нагреватель для сопла малого диаметра, который обжимает цилиндр по всей окружности. Сопловой нагреватель такого типа даёт плотную посадку на цилиндре.
У производителей кольцевые нагреватели относят к области применения «сопла ТПА, горячие каналы» наравне с цилиндрами экструдеров. Для хот-ранерных систем в международной практике используют байонетную термопару типа J с креплением до 400°C.
- Переходные зоны экструдера, где кольцевой нагреватель совмещён с каналом охлаждения
- OEM-узлы hot runner с мини-катушечными нагревателями и встроенной термопарой
- Горячеканальная литьевая система: форсунка горячего канала, манифольд, литник горячего канала
- Литник горячего канала с инженерными пластиками (PEEK, PPS, PI), где нужна керамика
Конструкция: термопара и карман
Термопара в кармане хомута измеряет температуру цилиндра или сопла изнутри обоймы, а не температуру самого нагревательного элемента. Это снижает задержку регулирования по сравнению с измерением на поверхности кожуха.
Карман для термопары обеспечивает точность позиционирования датчика и защищает его от механических повреждений. У производителей встречается сквозной или глухой паз под термопару типа K диаметром 3-6 мм.
Для горячеканальных систем также применяют литую бронзовую втулку нагревателя (cast nozzle heater bushing) со встроенной термопарой типа J или K. Точная механическая обработка убирает необходимость в хомутовом зажиме и исключает плохое прилегание.
Как подобрать хомутовый нагреватель
Подбор начинается с посадочного размера: внутренний диаметр и ширина кольца. Для сопла ТПА важна плотная посадка, поэтому измеряют диаметр цилиндра в месте установки.
В названии РНКм 30*50;0,15*220 заложены размер 30*50, мощность 0,15 кВт и напряжение 220 В. Уточняют цельный или разъёмный, есть ли вырез или отверстие под термопару.
У производителей хомутовых нагревателей диаметр может быть от 25 до 380 мм, ширина от 20 до 300 мм. Минимальная ширина кольцевого нагревателя от 15 мм соответствует узкому кольцу на небольшом сопле.
Возможности изготовления по заказу
Хомутовые и кольцевые нагреватели делаем по размерам заказчика: внутренний диаметр, ширину, мощность, напряжение и исполнение берём из чертежа, образца или маркировки старого нагревателя.
По заказу делаем цельный или разъёмный из двух полуколец, вырез и отверстие под термопару, тип выводов и длина провода, миканитовое или керамическое исполнение.
У производителей кольцевых нагревателей есть исполнения с внешней и внутренней греющей поверхностью, дополнительными отверстиями и встроенной термопарой. Для переходных зон экструдера применяют канал охлаждения в корпусе хомута.
Что прислать для расчёта
Для расчёта кольцевого нагревателя пришлите внутренний диаметр и ширину, мощность и напряжение, цельный или разъёмный, есть ли вырез или отверстие под термопару.
Также нужны тип выводов и длина провода, рабочая температура, модель оборудования или фото старого нагревателя с маркировкой.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, есть ли вырез или отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Кольцевой нагреватель подбирают по посадочному диаметру, ширине, мощности и напряжению. Если у вас сопло ТПА или горячеканальная система, уточните размеры и наличие термопары. По чертежу или образцу сделаем нужное исполнение.
Как правильно затянуть хомут на цилиндре?
Хомутовый нагреватель должен плотно прилегать к цилиндру без зазора, но без перетяжки. Затягивайте равномерно, чтобы не деформировать корпус и не повредить термопару.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем цельный или разъёмный из двух полуколец, а также вырез и отверстие под термопару. Уточните тип термопары: типа K или J, диаметр 3-6 мм.
Как проверить старый ТЭН?
Проверьте сопротивление нагревателя и термопары, а также целостность изоляции. Сравните мощность и напряжение по маркировке. Фото старого нагревателя с маркировкой поможет при расчёте.
Что прислать для расчёта?
Пришлите внутренний диаметр и ширину, мощность и напряжение, цельный или разъёмный, есть ли вырез или отверстие под термопару. Также нужны тип выводов, длина провода, рабочая температура и модель оборудования.
Кольцевой нагреватель сопла ТПА: малый диаметр и плотная посадка?
Для сопла ТПА важен малый диаметр нагревателя и плотная посадка, чтобы тепло передавалось на цилиндр без воздушной прослойки. Термопара в кармане хомута измеряет температуру сопла изнутри обоймы. Если нужна угловая термопара, уточните угол вывода при заказе.
