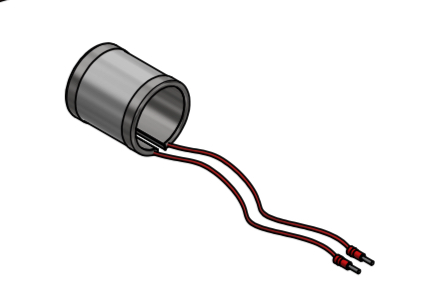

Характеристики
| Тип | ЭНКм |
|---|---|
| Внутренний диаметр | 40 мм |
| Ширина | 55 мм |
| Мощность | 0.25 кВт |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Кольцевой нагреватель ЭНКм используется в горячеканальных литьевых системах (hot runner), на соплах и форсунках. Оборудование: литник горячего канала с инженерными пластиками (PEEK, PPS, PI), литые бронзовые втулки-нагреватели сопла (cast nozzle heater bushing), узлы дозирования горячего клея. Также применяется как nozzle heater для точного нагрева сопла.
Подбор
Подбор кольцевого нагревателя ведётся по внутреннему диаметру и ширине, мощности и напряжению. Учитывается рабочая температура и материал изоляции. Для горячего канала с высокотемпературными пластиками (PEEK) требуется керамическая изоляция, так как миканит имеет ограничение по температуре. По заказу делаем миканитовый нагреватель для менее высоких температур.
Термопара и выводы
Для точного регулирования температуры в горячем канале используется встроенная термопара. У производителей встречается байонетная термопара типа J или K, встроенная в нагреватель. Термопара может располагаться в кармане хомута для измерения температуры цилиндра или сопла изнутри обоймы, что снижает задержку регулирования. Также возможно исполнение с пазом под термопару для точного позиционирования датчика. По заказу делаем выводы нужной длины и типа.
Конструкция и материалы
Конструктивно хомутовый нагреватель состоит из резистивного элемента, изоляции и защитного кожуха. Изоляция может быть миканитовой (до 350°C) или керамической (до 600°C). Для горячеканальных узлов чаще выбирают керамическую изоляцию из-за высоких температур. Также применяется стекловолоконная или тефлоновая изоляция в зависимости от условий. Нагреватель может быть цельным или разъёмным (полукольцо на форсунку) для удобства монтажа.
Исполнение и варианты
По заказу изготавливаем кольцевые нагреватели с различными вариантами: цельный или разъёмный из двух полуколец, с вырезом или отверстием под термопару, с разными типами выводов (провод, клемма). Возможно исполнение mini-coil для малых диаметров. Для сопловых нагревателей (nozzle heater) часто требуется малый диаметр нагревателя, что также возможно.
Что прислать для расчёта
Для расчёта и изготовления кольцевого нагревателя по вашим размерам необходимо предоставить: внутренний диаметр и ширину, мощность и напряжение, указать цельное или разъёмное исполнение, наличие выреза или отверстия под термопару, тип выводов и длину провода, рабочую температуру. Также можно прислать модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Кольцевой нагреватель ЭНКм подбирается по внутреннему диаметру и ширине. Если размеры совпадают с посадочным местом на вашем оборудовании, он подходит. Также учитывайте мощность и напряжение.
Как правильно затянуть хомут на цилиндре?
Хомутовый нагреватель затягивается равномерно, обеспечивая плотное прилегание к цилиндру. Не перетягивайте, чтобы не повредить изоляцию. Рекомендуется использовать динамометрический ключ.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу изготавливаем разъёмные нагреватели из двух полуколец, а также с вырезом или отверстием под термопару для точного позиционирования датчика.
Как проверить старый ТЭН?
Проверьте сопротивление изоляции мегомметром, измерьте сопротивление спирали, осмотрите на предмет повреждений. Маркировка на старом нагревателе поможет при заказе нового.
Что прислать для расчёта?
Для расчёта необходимы: внутренний диаметр и ширина, мощность и напряжение, тип исполнения (цельный/разъёмный), наличие отверстия под термопару, тип выводов и длина провода, рабочая температура, модель оборудования или фото старого нагревателя.
Как обеспечивается точность измерения температуры в горячем канале?
Точность позиционирования датчика достигается за счёт встроенной термопары типа J или K, расположенной в кармане хомута или пазу. Это снижает задержку регулирования по сравнению с измерением на поверхности кожуха.
