Характеристики
| Тип | кольцевой хомутовый |
|---|---|
| Внутренний диаметр | 60 мм |
| Ширина | 62 мм |
| Мощность | 200 Вт |
| Напряжение | 230 В |
| Длина кабеля | 2 м |
| Назначение | для ТПА-4 |
Где применяется и в каком оборудовании
Кольцевой нагреватель для сопла (nozzle heater) устанавливается на узел между цилиндром и литьевой формой термопластавтомата. Также используется в горячеканальных системах (hot runner) и на манифольдах.
В OEM-узлах горячеканальных систем применяют мини-катушечные нагреватели со встроенной термопарой. Для переходных зон экструдера возможна комбинация с каналом охлаждения.
У производителей кольцевые нагреватели относят к области применения «сопла ТПА, горячие каналы» наравне с цилиндрами экструдеров.
Как подобрать кольцевой нагреватель для сопла
Основные параметры: внутренний диаметр (60 мм), ширина (62 мм), мощность (200 Вт), напряжение (230 В). Для горячеканальных систем в международной практике также встречается напряжение 120 и 240 В AC - конкретное напряжение уточняется по маркировке старого нагревателя.
Для малых диаметров, заметно меньше хомутов материального цилиндра, нагреватели изготавливаются под заказ по размерам и мощности заказчика.
При подборе учитывайте рабочую температуру: слюдяное исполнение до 400°C, керамическое до 700°C.
Конструктивные исполнения и возможности
Кольцевой нагреватель может быть цельным или разъёмным (разъёмное кольцо) из двух полуколец (полукольцо на форсунку). По заказу делаем вырез или отверстие под термопару (карман для термопары) для точного позиционирования датчика.
У производителей встречается исполнение «с карманом для термопары» - сквозной или глухой паз под термопару типа K диаметром 3-6 мм. Также возможно исполнение с каналом охлаждения для переходных зон экструдера.
Для электроизоляции используют мусковит (до 1260°C) и флогопит (до 800°C). В данном нагревателе - стандартное слюдяное (миканитовый хомут на сопло) или керамическое (керамический хомут на сопло) исполнение (уточняется при заказе).
Особенности для сопла ТПА: малый диаметр и плотная посадка

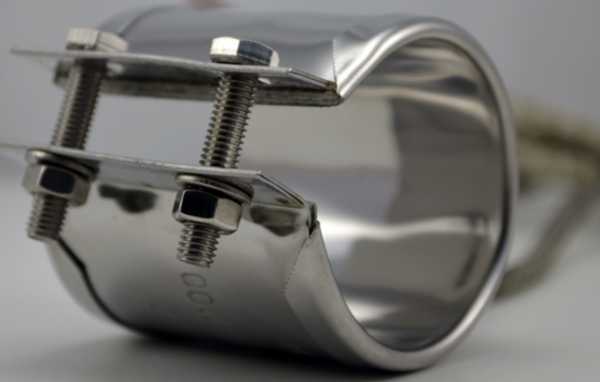

Данный хомутовый нагреватель для ТПА-4 имеет внутренний диаметр 60 мм и ширину 62 мм, что обеспечивает плотную посадку на посадочном месте. Малый диаметр требует точной механической обработки для исключения зазоров.
В международной практике для таких узлов применяют литые бронзовые втулки-нагреватели (cast nozzle heater bushing), работающие до 650°C со встроенной термопарой. Однако хомутовый нагреватель также даёт плотное прилегание за счёт затяжки.
Для горячеканальных систем стандартны термопары типа J с байонетным креплением, рассчитанные до 400°C. У таких нагревателей выводы часто выполняют медным посеребрённым проводом в тефлоновой изоляции, рассчитанной до 200°C.
Подключение термопары и выводов
Термопара в стандартную поставку данного нагревателя не входит и может быть добавлена по заказу. У кольцевых нагревателей для горячеканальных систем вывод обычно выполняют медным проводом 18 AWG с серебряным покрытием (посеребрённый провод) в тефлоновой изоляции, рассчитанной на 200°C. Длина холодных концов обычно 5 и 7 дюймов.
При заказе термопары её провод обычно выполняют в стекловолоконной изоляции, рассчитанной до 538°C. Для правильного позиционирования датчика используют байонетную термопару или карман в корпусе нагревателя.
При монтаже важно обеспечить плотный контакт нагревателя с посадочным местом для равномерного нагрева. Негерметичная конструкция хомутового нагревателя требует контроля удельной мощности и рабочей температуры.
Что прислать для расчёта
Для изготовления кольцевого нагревателя по вашим размерам пришлите: внутренний диаметр и ширину, мощность и напряжение, цельный или разъёмный, наличие выреза или отверстия под термопару.
Также укажите тип выводов и длину провода, рабочую температуру. Если есть старый нагреватель - приложите фото с маркировкой или модель оборудования.
Мы делаем хомутовые и кольцевые нагреватели по чертежу, образцу или маркировке старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Нагреватель предназначен для ТПА-4. Если ваше оборудование имеет посадочное место с внутренним диаметром 60 мм и шириной 62 мм, он подходит. Для других размеров можно заказать по чертежу.
Как правильно затянуть хомут на цилиндре?
Затягивайте равномерно, обеспечивая плотный контакт без перекоса. Не перетягивайте, чтобы не повредить изоляцию. Удельная мощность и рабочая температура влияют на срок службы.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец и с вырезом или отверстием под термопару (карман для термопары). Укажите это при заказе.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром и сравните с расчётным по мощности. Проверьте изоляцию между корпусом и выводами. Если есть маркировка, используйте её для заказа аналога.
Что прислать для расчёта?
Внутренний диаметр, ширину, мощность, напряжение, цельный или разъёмный, наличие отверстия под термопару, тип выводов и длину провода, рабочую температуру, модель оборудования или фото старого нагревателя.
Вопрос по теме: Кольцевой нагреватель сопла ТПА: малый диаметр и плотная посадка.
Для малого диаметра сопла важен точный внутренний размер и равномерная затяжка. Данный нагреватель d60х62 обеспечивает плотную посадку за счёт мощности 200 Вт при 230 В. При необходимости заказывайте с карманом для термопары для точного контроля температуры.
