Характеристики
| Тип | Кольцевой миканитовый нагреватель |
|---|---|
| Модель | NK 430.100.4000.220(4) |
| Напряжение | 220 В |
| Отверстие | D=20 мм |
| Вывод | Сетевой разъем |
Где применяется и в каком оборудовании
Кольцевые миканитовые нагреватели применяются в горячеканальных системах для обогрева манифольдов и форсунок горячего канала (nozzle heater). Также используются на соплах ТПА и литниках, а также на цилиндрах экструдеров.
Подбор и замена по маркировке
Для замены нагревателя по маркировке необходимо определить внутренний диаметр, ширину, мощность и напряжение. В модели NK 430.100.4000.220(4) закодированы эти параметры. Сверьте их с посадочным местом вашего оборудования. При заказе укажите полную маркировку или пришлите фото старого нагревателя.
Конструктивные особенности
Миканитовые нагреватели передают тепло контактом, поэтому требуется плотная посадка. Выводы в данной модели выполнены сетевым разъемом. У некоторых производителей выводы делают медным проводом в тефлоновой изоляции. Разъемное исполнение (два полукольца) позволяет монтировать без демонтажа форсунки. По заказу возможно исполнение с канавкой под термопару.
- По заказу возможно исполнение с карманом для термопары, куда устанавливается термопара типа J с байонетным креплением.
- Такая термопара измеряет температуру цилиндра/сопла изнутри обоймы, снижая задержку регулирования, по сравнению с измерением на поверхности кожуха.
Возможности изготовления по заказу

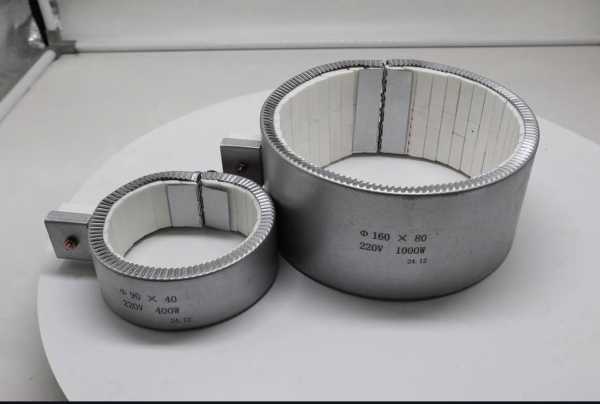

По заказу изготавливаем кольцевые нагреватели по вашим размерам: внутренний диаметр, ширина, мощность, напряжение. Возможно цельное или разъемное исполнение (в том числе разъемный хомутовый нагреватель), вырез и отверстие под термопару, различные типы выводов и длина провода. Доступны миканитовое и керамическое исполнение (керамический хомут на сопло).
Особенности монтажа и термопары
Затяжка хомутов осуществляется стяжными болтами (обычно M6-M10) или V-образными скобами. Усилие должно обеспечивать плотный контакт без деформации. При необходимости точного измерения температуры термопару типа J можно установить в карман хомута по заказу. В некоторых конструкциях применяются литые бронзовые втулки-нагреватели (cast nozzle heater bushing), работающие до 650°C.
Что прислать для расчёта
Для расчёта и изготовления нового нагревателя предоставьте следующие данные:
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, есть ли вырез или отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как определить, подходит ли этот нагреватель к моему оборудованию?
Сверьте внутренний диаметр, ширину, мощность и напряжение с параметрами вашего узла. В маркировке NK 430.100.4000.220(4) указаны основные характеристики. Для точной проверки предоставьте модель оборудования или фото старого нагревателя.
Как правильно затянуть хомут на цилиндре?
Хомут затягивается стяжными болтами (обычно M6-M10) или V-образными скобами. Усилие затяжки должно обеспечивать плотный контакт без деформации. Избегайте перетяжки, чтобы не повредить миканит.
Можно ли сделать нагреватель разъёмным или с отверстием под термопару?
Да, по заказу изготавливаем разъёмное исполнение из двух полуколец, а также с вырезом или отверстием под термопару. Укажите это в заявке.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром, проверьте целостность изоляции мегаомметром. Визуально оцените состояние миканита и выводов. Сравните маркировку с параметрами нового нагревателя.
Что прислать для расчёта нового нагревателя?
Для расчёта необходимы: внутренний диаметр и ширина, мощность и напряжение, тип исполнения (цельный/разъёмный), наличие выреза под термопару, тип выводов и длина провода, рабочая температура, фото или маркировка старого.
Как заменить кольцевой нагреватель по маркировке?
По маркировке NK 430.100.4000.220(4) можно определить типоразмер. Убедитесь, что внутренний диаметр и ширина соответствуют посадочному месту. При заказе укажите полную маркировку или пришлите фото.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
