Характеристики
| Тип | ХНм (хомутовый миканитовый) |
|---|---|
| Внутренний диаметр | 30 мм |
| Ширина | 35 мм |
| Мощность | 0,14 кВт |
| Напряжение | 230 В |
Применение: сопло ТПА и горячеканальные системы

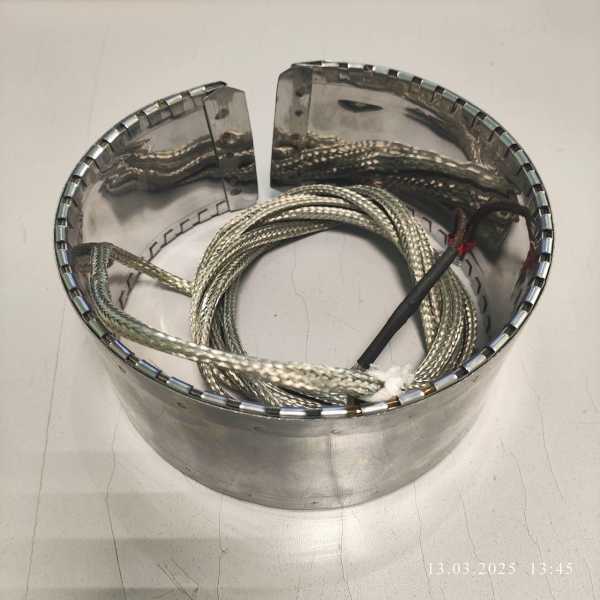

Кольцевой нагреватель ХНм устанавливается на сопло термопластавтомата - узел между цилиндром и литьевой формой. Также используется на узлах дозирования горячего клея, где роль сопла играет форсунка горячего канала.
В горячеканальных системах с инженерными пластиками (PEEK, PPS, PI) требуется керамическая изоляция из-за высокой температуры; для менее высоких рабочих температур миканитовая изоляция обычно достаточна. Угловые термопары применяются на горячеканальных манифолдах, где невозможен прямой кабельный вывод.
Конструкция и расшифровка маркировки
Маркировка ХНм 1/30*35;0,14*230;4 расшифровывается: ХНм - хомутовый миканитовый нагреватель; внутренний диаметр 30 мм; ширина 35 мм; мощность 0,14 кВт; напряжение 230 В.
По заказу делаем цельный или разъёмный из двух полуколец, с вырезом или отверстием под термопару, с различными типами выводов и длиной провода. Возможно полукольцо на форсунку для удобства монтажа.
Как подобрать кольцевой нагреватель для сопла
Для плотной посадки на сопло ТПА важен точный внутренний диаметр. В международных каталогах встречаются типовые диаметры 30, 35, 40, 45, 50 и 60 мм. Ваш нагреватель имеет диаметр 30 мм - малый размер для узких сопел.
Уточните мощность и напряжение по старому нагревателю или по режиму работы. Минимальная ширина кольцевого нагревателя у производителей - от 15 мм, что подходит для небольших сопел. В некоторых конструкциях для улучшения теплопередачи используют литую бронзовую втулку нагревателя.
Данные для изготовления нагревателя
Для расчёта и изготовления кольцевого нагревателя сообщите: внутренний диаметр и ширину, мощность и напряжение, цельный или разъёмный, наличие выреза или отверстия под термопару, тип выводов и длину провода.
Также укажите рабочую температуру и приложите фото старого нагревателя с маркировкой или чертёж. Если есть образец, пришлите его для точного повторения геометрии.
Монтаж и проверка нагревателя
При установке хомутового нагревателя на цилиндр или сопло затягивайте равномерно, без перетяжки, чтобы не повредить миканитовую изоляцию. Для контроля температуры можно использовать угловую термопару или байонетную термопару типа K.
Перед установкой проверьте старый нагреватель: измерьте сопротивление, проверьте изоляцию на пробой, осмотрите на наличие трещин. Для точной замены пришлите образец с маркировкой.
Материалы изоляции: миканит и керамика
Миканитовая изоляция выдерживает до 350°C при удельной мощности до 4-4,5 Вт/см². Коллекторный миканит имеет электрическую прочность 25-30 кВ/мм. Для более высоких температур (до 760°C) применяется керамическая изоляция, например, керамический хомут на сопло.
Выводы могут быть с тефлоновой или стекловолоконной изоляцией, посеребрённый провод для лучшего контакта. По заказу делаем с каналом охлаждения для переходных зон экструдера. Материал оболочки - нержавеющая сталь, возможна литая бронзовая втулка нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Для проверки совместимости нужно знать внутренний диаметр сопла, требуемую мощность и напряжение. Если диаметр 30 мм и мощность 0,14 кВт при 230 В, то нагреватель подходит. В противном случае мы можем изготовить по вашим размерам.
Как правильно затянуть хомут на цилиндре?
Затягивайте равномерно, без перетяжки, чтобы не повредить миканитовую изоляцию. Используйте динамометрический ключ, если есть. Не допускайте перекоса.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец, с вырезом или отверстием под термопару. Также возможна установка угловой или байонетной термопары.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром, проверьте сопротивление изоляции мегаомметром, осмотрите на наличие трещин и оплавлений. Сравните маркировку с требуемыми параметрами.
Что прислать для расчёта?
Пришлите внутренний диаметр, ширину, мощность, напряжение, тип выводов, длину провода, фото или чертёж старого нагревателя с маркировкой. Укажите, нужен ли разъёмный вариант и отверстие под термопару.
Вопрос по теме: Кольцевой нагреватель сопла ТПА: малый диаметр и плотная посадка.
Для малых диаметров важна точность посадки. Наш нагреватель с внутренним диаметром 30 мм обеспечивает плотное прилегание к соплу. При необходимости изготавливаем по чертежу с допуском.
