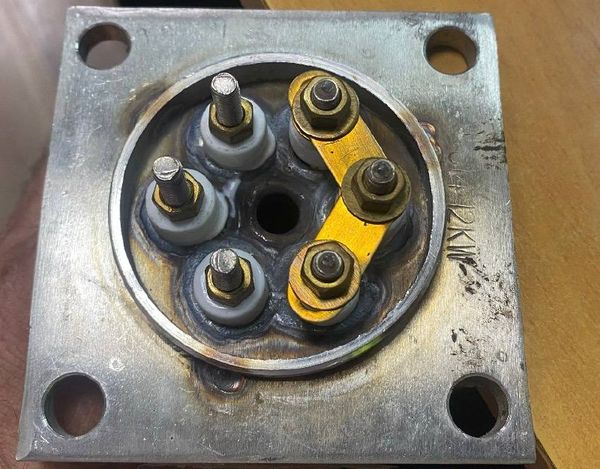

ТЭН для нагрева воды с прямоугольным фланцем 90х90 мм, 12 кВт, 380 В

Характеристики

Что известно и что нужно уточнить

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Фланец 90х90 мм задан, параметры трубки - нет

В названии этого ТЭН указаны назначение, мощность 12 кВт, напряжение 380 В и прямоугольный фланец 90х90 мм. Это исходные характеристики заказа, но они не описывают нагревательную часть. Фланец задаёт тип крепления, а не положение трубок внутри оборудования: при одинаковых габаритах крепления геометрия нагревателя может отличаться.

Чтобы установить ТЭН с фланцем 90х90 мм, нужно согласовать его посадку с оборудованием и определить положение нагревательной части относительно фланца. В названии нет данных о том, как трубки должны располагаться в рабочей зоне. Такие параметры нельзя получить из мощности 12 кВт или напряжения 380 В: их уточняют по старому ТЭН, чертежу либо данным оборудования.

• Для исполнения 12 кВт, 380 В не указаны развёрнутая длина, форма и диаметр трубки. Без этих характеристик нельзя проверить, поместится ли нагревательная часть в предусмотренную для неё зону и не будет ли отличаться от установленного ранее нагревателя.
• Фланец имеет размер 90х90 мм, но это не полный набор посадочных размеров. Перед заказом сверяют место крепления и расположение нагревательной части, чтобы заданные габариты фланца соответствовали конструкции оборудования.
• В карточке зафиксированы вода, 12 кВт и 380 В, но не конкретные условия работы воды и не материал оболочки. Для заказа эти сведения согласуют отдельно, не приписывая изделию металл, которого нет в названии.
• Для ТЭН с параметрами 12 кВт и 380 В не указано исполнение выводов. Можно выбрать контактные стержни или провод в термостойкой изоляции, но нужный вариант следует внести в задание вместе с характеристиками подключения.

Варианты исполнения: расчёт для этого ТЭН

Пересчёт от исходных 12 кВт и 380 В

Для этого исполнения расчётный ток составляет 31,6 А, расчётное сопротивление в рабочем режиме - 12 Ом. Эти данные относятся к ТЭН мощностью 12 кВт на 380 В. Если меняется электрическое исполнение, важно пересчитать спираль и проверить тепловую нагрузку на оболочку, а не ориентироваться только на то, что фланец 90х90 мм остаётся прежним.

Например, при мощности 12 кВт на 220 В ток будет 54,5 А, сопротивление спирали - 4 Ом. Размеры нагревательной части могут сохраниться, но спираль потребуется пересчитать для нового напряжения. Для варианта 18 кВт на 380 В ток составит 47,4 А, а нагрузка на оболочку при той же длине изменится в 1,5 раза. При 6 кВт на 380 В ток равен 15,8 А, нагрузка на оболочку при той же длине изменится в 0,5 раза. Для обоих вариантов проверяют, подходит ли длина нагревательной части для воды и условий работы. Это не автоматическая замена параметров ТЭН 12 кВт, 380 В: электрическую часть и размеры рассматривают вместе.

Что можно изменить в исполнении с фланцем 90х90 мм

Исходная конфигурация товара - нагрев воды, 12 кВт, 380 В и прямоугольный фланец 90х90 мм. По заказу меняем отдельные элементы исполнения и согласуем их с геометрией оборудования, способом подключения и рабочей средой.

• Сейчас на ТЭН указан прямоугольный фланец 90х90 мм → по заказу выполняем фланцевое крепление или устанавливаем штуцер с гайкой. Если вместо фланца нужен резьбовой ТЭН, резьбу выбирают из доступных вариантов: М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
• Сейчас заданы 12 кВт и 380 В → по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В. При переходе с исходных 12 кВт на другое значение, например на 6 или 18 кВт, учитываем влияние мощности на нагрузку оболочки, а при смене напряжения пересчитываем спираль.
• Для варианта 12 кВт, 380 В название не задаёт металл оболочки → для воды по заказу выбираем медь, нержавеющую сталь AISI 304 или 12Х18Н10Т. Если вода жёсткая или солёная, доступны AISI 316 и титан. Материал согласуют отдельно от габаритов фланца 90х90 мм.
• В карточке указаны фланец 90х90 мм, но не конфигурация трубок → по заказу делаем прямое, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль, оребрённый вариант либо форму по эскизу. Для нагревательной части, связанной с фланцем 90х90 мм, задают длину, радиус гиба и взаимное расположение участков, чтобы она соответствовала компоновке оборудования.
• Выводы у ТЭН мощностью 12 кВт и напряжением 380 В в названии не описаны → можем поставить контактные стержни с резьбой М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции. По заказу также устанавливаем встроенный термовыключатель или термостат.

Где применяют подобные водяные нагреватели

Подобные трубчатые ТЭН применяют в проточных водонагревателях: вода нагревается при прохождении через прибор, без накопления. В посудомоечной машине нагрев происходит в контуре циркуляции перед подачей воды на разбрызгиватели, а в электросамоваре - внутри бака. Для таких процессов важны контакт с водой и её движение. Поэтому значения 12 кВт и 380 В у рассматриваемого ТЭН не определяют сами по себе форму трубок или их расположение.

Подобные нагреватели используют также в градирнях и открытых бассейнах охлаждения чиллера, чтобы защитить воду от замерзания во время зимнего простоя. В напольных паровых стерилизаторах, или автоклавах, вода превращается в насыщенный пар под давлением. В ванне длительной пастеризации молока нагревается вода в рубашке, а в рабочей ёмкости обрабатывают молоко, сливки и сгустки. Для установки ТЭН с фланцем 90х90 мм нужно отдельно сверить посадку, рабочую геометрию и подключение конкретного оборудования. В этих примерах описано применение подобных водяных нагревателей, а не подтверждена совместимость товара с конкретной установкой.

Материал оболочки выбирают под условия воды

У товара с фланцем 90х90 мм, мощностью 12 кВт и напряжением 380 В материал оболочки в названии не задан. Для исполнения под воду по заказу можно выбрать медь, нержавеющую сталь AISI 304 или 12Х18Н10Т. Поэтому по одному сочетанию фланца и электрических параметров нельзя определить, из какого металла выполнен нагреватель.

Для жёсткой или солёной воды доступны оболочки из AISI 316 или титана. При заказе важно указать не только мощность 12 кВт и напряжение 380 В, но и характер воды. Материал является отдельной характеристикой: размер фланца 90х90 мм и геометрия нагревательной части его не определяют.

Если требуется изготовить замену установленному ТЭН, сведения о старом исполнении помогают уточнить материал и конструкцию. В маркировке ТЭН по ГОСТ 13268-88 могут быть обозначены параметры нагревателя, однако для данного товара такая маркировка в названии не приведена. Известны только назначение для нагрева воды, фланец 90х90 мм, мощность 12 кВт и напряжение 380 В. Для заказа с другим металлом оболочки эти параметры сохраняют как исходные либо отдельно указывают необходимые изменения.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
