Характеристики
| Оборудование | Парогенератор GV VESUVIO 30 |
|---|---|
| Мощность | 10 кВт |
| Напряжение | 380 В |
Расчёт по мощности и напряжению
| Расчётный ток | 26,3 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 14,4 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Электрические параметры ТЭН GV VESUVIO 30
Каталожное название задаёт назначение и два электрических параметра: парогенератор GV VESUVIO 30, мощность 10 кВт, напряжение 380 В. Расчёт для этого сочетания даёт ток 26,3 А и сопротивление в рабочем режиме 14,4 Ом. По этим значениям сверяют электрическую часть замены; если меняют мощность или напряжение, расчёт выполняют заново.
Длина, форма, диаметр трубки, материал оболочки и крепление в названии не приведены. Поэтому нельзя считать, что изделие имеет определённый штуцер, фланец или материал только на основании модели GV VESUVIO 30. Эти конструктивные данные нужно уточнить отдельно, особенно если новый ТЭН должен встать в существующий узел без переделки.
- 10 кВт - мощность, указанная для ТЭН GV VESUVIO 30.
- 380 В - напряжение базового исполнения из каталога.
- 26,3 А - расчётный ток для сочетания 10 кВт и 380 В.
- 14,4 Ом - расчётное сопротивление в рабочем режиме для этого сочетания.
- Длина и форма не заданы названием; для заказа потребуется отдельный размерный ориентир.
- Материал оболочки и тип крепления также не указаны.
Какие исполнения можно заказать для 10 кВт и 380 В
Базовая конфигурация ТЭН для GV VESUVIO 30 - 10 кВт, 380 В. По заказу можно обсудить изменение этих параметров и конструктивные варианты, если они соответствуют узлу установки и рабочей среде.
- Сейчас заданы 10 кВт и 380 В; по заказу можно выбрать другую мощность от 100 Вт и другое напряжение из доступных исполнений. При изменении параметров пересчитываем электрическую часть и нагрузку на оболочку.
- Тип крепления для GV VESUVIO 30 в названии не указан. Под конкретный узел можно выполнить штуцер с гайкой либо фланец; геометрию посадки и резьбу согласуют отдельно.
- Материал оболочки в каталоге не обозначен. Для тэн для воды по заказу выбирают медь, AISI 304 или 12Х18Н10Т; для жёсткой либо солёной воды можно задать AISI 316 или титан.
- Форма и длина ТЭН GV VESUVIO 30 не заданы. По заказу доступны прямая форма, U, W, M, спираль, скрепка или исполнение по эскизу; длину, радиус гиба и межосевое расстояние указывают в задании.
- Тип выводов для исполнения 10 кВт, 380 В в каталоге не указан. Можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
- Дополнительно для этого ТЭН по заказу можно установить встроенный термовыключатель или термостат.
Расчётные варианты напряжения и мощности
Для базового ТЭН GV VESUVIO 30 указаны 10 кВт и 380 В; расчётный ток составляет 26,3 А, а сопротивление в рабочем режиме - 14,4 Ом. Если требуется сохранить мощность 10 кВт, но перейти на 220 В, расчётные значения будут другими: ток 45,5 А и сопротивление спирали 4,8 Ом. Спираль для такого варианта пересчитываем под новое напряжение. Размеры нагревателя можно оставить прежними, если они подходят к посадочному месту и условиям нагрева.
Вариант 5 кВт на 380 В имеет расчётный ток 13,2 А. При той же длине нагрузка на оболочку составит 0,5 от исходной. То есть уменьшение мощности отражается не только на токе: меняется тепловая нагрузка поверхности трубчатого электронагревателя. Для парогенератора нужно проверить, подходит ли такая мощность и длина к объёму воды и расположению нагревателя в баке.
В расчёте также приведён вариант 15 кВт на 380 В с током 39,5 А. Если сохранить длину, нагрузка на оболочку составит 1,5 от исходной. Для заказчика это означает, что повышение мощности нельзя оценивать отдельно от поверхности нагрева: длину проверяют применительно к среде, а электрические параметры сверяют с питающей цепью. Длина исходного ТЭН GV VESUVIO 30 в названии не указана, поэтому для такого расчёта её нужно определить отдельно.
Материал оболочки выбирают независимо от обозначенных 10 кВт и 380 В, но с учётом воды и теплового режима. Для воды в вариантах предусмотрены медь, AISI 304 и 12Х18Н10Т; для жёсткой либо солёной воды - AISI 316 или титан. Эти материалы не являются подтверждёнными характеристиками базового изделия. Их вместе с мощностью и длиной указывают как параметры требуемого исполнения.
Накипь и сухой ход в парогенераторе
ТЭН мощностью 10 кВт и напряжением 380 В предназначен по каталогу для парогенератора GV VESUVIO 30. В парогенераторах такого типа погружной нагреватель находится в баке, где вода доводится до кипения и превращается в пар. Накипь на ТЭНе ухудшает передачу тепла, а работа без воды при нарушении контроля уровня может привести к перегреву. Эти факторы учитывают при выборе исполнения и эксплуатации оборудования.
- В парогенераторах для хаммама и бани нагреватель погружён в бак с водой. В качестве примеров моделей оборудования указаны Harvia HGX20XW и Harvia HGX60. Их наличие в справочнике не подтверждает совместимость с ТЭН GV VESUVIO 30, 10 кВт, 380 В.
- Для промышленного или канального увлажнителя описан погружной трубчатый нагреватель в баке. В модели Carel humiSteam x-plus UE005XL0E1 среди причин отказа указаны накипь от жёсткой воды и работа без воды при сбое контроля уровня.
- В гладильной системе ТЭН встроен в бойлер, соединённый шлангом с утюгом. Отложения на стенках бойлера снижают теплоотдачу и могут привести к перегреву нагревателя; для таких систем также указана промывка через антинакипный клапан.
- При подборе замены для GV VESUVIO 30 сверяют не только 10 кВт и 380 В, но и конструкцию бака, положение нагревателя и уровень воды в рабочем режиме. Накипь на ТЭНе и сухое включение связаны с условиями эксплуатации, поэтому новая мощность должна соответствовать реальному узлу.
Материал оболочки для воды в GV VESUVIO 30
В названии ТЭН для GV VESUVIO 30 не указан материал оболочки. Если требуется водяной тэн мощностью 10 кВт и напряжением 380 В, материал выбирают по составу воды и условиям работы. Для обычной воды среди вариантов исполнения есть медь, AISI 304 и 12Х18Н10Т; это возможные материалы по заказу, а не утверждение о составе базового изделия.
При жёсткой или солёной воде в задании можно указать AISI 316 либо титан. Выбор материала не меняет каталожные номиналы 10 кВт и 380 В, но его следует рассматривать вместе с длиной и тепловой нагрузкой. Например, для расчётного варианта 15 кВт на 380 В нагрузка на оболочку при прежней длине составит 1,5 от исходной.
- Медь - вариант оболочки для водяного исполнения.
- AISI 304 или 12Х18Н10Т - варианты нержавеющей оболочки для воды.
- AISI 316 или титан - варианты для жёсткой либо солёной воды.
Какие данные подготовить для заказа
Для заказа ТЭН GV VESUVIO 30 укажите каталожные параметры 10 кВт и 380 В и отдельно опишите конструкцию, которую нужно повторить или изменить. Модель оборудования сама по себе не задаёт длину, форму и крепление нагревателя.

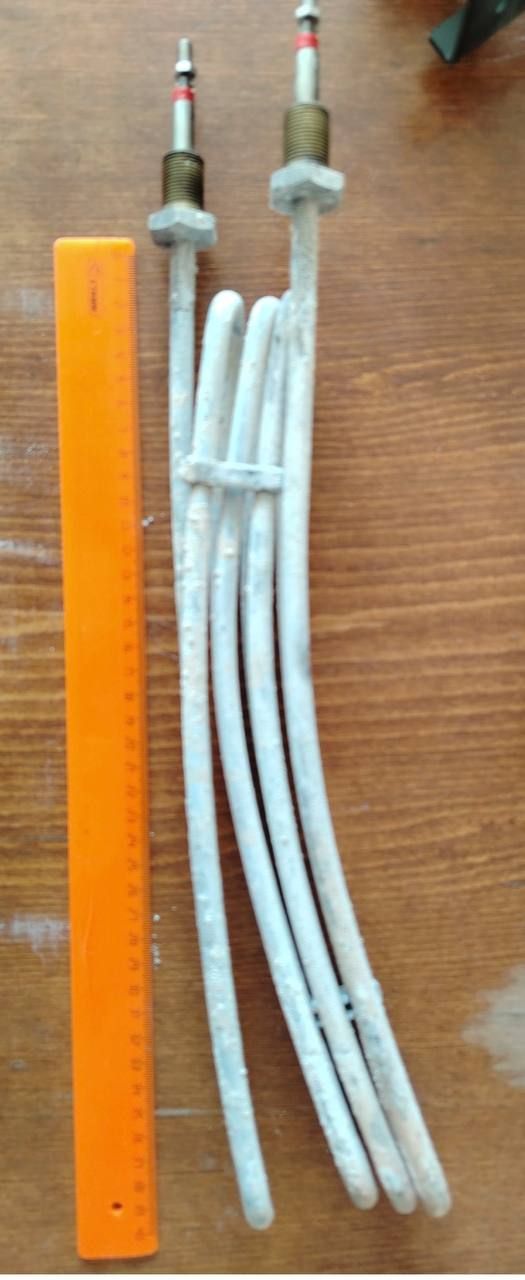

- Маркировку старого ТЭН, если она сохранилась, включая обозначения у вывода или на штуцере.
- Размеры нагревательной части: длину в развёрнутом виде либо после гибки, форму и диаметр трубки.
- Мощность и напряжение фактически установленного изделия; для каталожного исполнения GV VESUVIO 30 указаны 10 кВт и 380 В.
- Среду работы и свойства воды: укажите, если она жёсткая или солёная.
- Тип крепления и его размеры: штуцер с резьбой, гайка или фланец, а также межосевое расстояние, если оно есть.
- Модель парогенератора и фотографию установленного ТЭН, чтобы сопоставить крепление и геометрию с требуемым исполнением.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли для ТЭН GV VESUVIO 30 изменить резьбу или тип крепления?
Да, для исполнения 10 кВт, 380 В можно заказать штуцер с гайкой либо фланец. Размер и резьбу задают по посадочному узлу: в каталожном названии эти параметры не указаны.
Можно ли изменить выводы у ТЭН мощностью 10 кВт?
Да. Для ТЭН GV VESUVIO 30 на 10 кВт и 380 В можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Конструкцию выводов указывают при заказе.
Можно ли оставить размеры, но изменить мощность или напряжение?
Для варианта 10 кВт на 220 В расчётный ток составляет 45,5 А, сопротивление спирали - 4,8 Ом; спираль пересчитывают под новое напряжение. Сохранение размеров для ТЭН GV VESUVIO 30 согласуют отдельно с учётом узла и нагрузки на оболочку.
Можно ли заказать ТЭН 10 кВт, 380 В без маркировки старого изделия?
Да, но нужно сообщить геометрию, крепление и модель парогенератора. В названии GV VESUVIO 30 указаны только назначение, 10 кВт и 380 В, поэтому длину и форму по нему определить нельзя.
Можно ли использовать ТЭН GV VESUVIO 30 в другой среде?
Назначение товара связано с парогенератором, а материал оболочки не указан. Для водяного исполнения можно согласовать подходящий материал и отдельно обсудить среду, но совместимость с другой средой не подтверждена одним обозначением 10 кВт, 380 В.
Подойдёт ли ТЭН GV VESUVIO 30 к Harvia HGX60?
Совпадения назначения и номиналов 10 кВт, 380 В недостаточно для подтверждения совместимости. В справочнике также приведены Harvia HGX20XW и Carel humiSteam x-plus UE005XL0E1; для подбора сравнивают геометрию и крепление установленного ТЭН.
