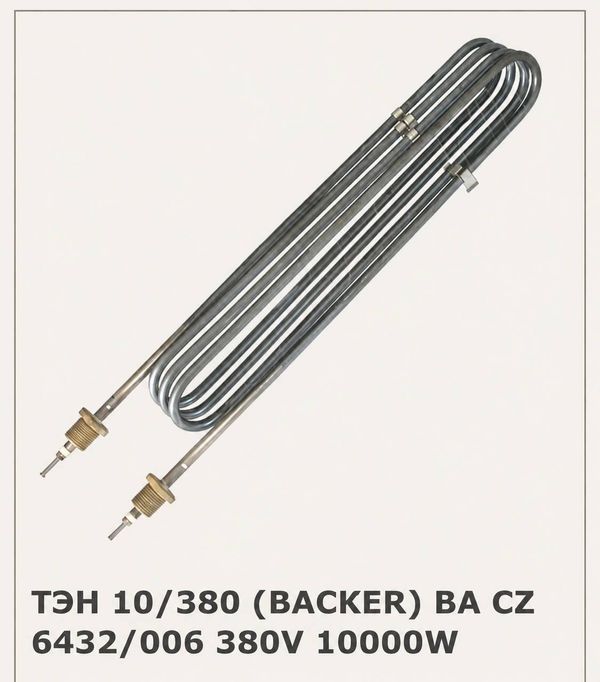

Характеристики
| Тип | ТЭН |
|---|---|
| Обозначение | 10/380 |
| Маркировка | BA CZ 6432/006 |
| Производитель | Backer |
| Мощность | 10 кВт |
| Напряжение | 380 В |
Водонагревательный бак: сначала проверьте посадку
Такие ТЭН ставят в водонагревательные баки. В оборудовании Gorenje, Electrolux, AEG, Thermex и Bosch встречаются универсальные резьбовые или фланцевые нагреватели, подобранные по посадочному размеру.
Названия бренда недостаточно для подтверждения посадки: нужно сверить маркировку и геометрию снятого элемента.
- Перед заменой очистите бак и место крепления от грязи, накипи и ржавчины.
- Проверьте совпадение посадочного места со старым ТЭН.
Расчёт по мощности и напряжению
| Расчётный ток | 26,3 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 14,4 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Ток и сопротивление: что подсказывает расчёт
Расчётный ток составляет 26,3 А: это значение учитывают при выборе автомата и сечения провода. Расчётное сопротивление в рабочем режиме составляет 14,4 Ом.
Данных для оценки удельной мощности и выбора среды в расчёте нет. Для подбора учитывайте, где будет работать нагреватель: в воде, воздухе или масле.
Схему подключения выбирают по напряжению ТЭН
Один элемент подключают по схеме, соответствующей его напряжению и сети. Для группового подключения в трёхфазной сети ТЭН на 220 В собирают звездой, а ТЭН на 380 В - треугольником.
При соединении звездой мощность каждой ветви должна быть одинаковой, иначе возникает перекос нагрузки по фазам. Для равномерной нагрузки количество элементов выбирают кратным трём.
- Перед подключением проверьте напряжение на маркировке.
- Для группы элементов согласуйте схему с параметрами сети.
Перед заменой проверьте бак и изоляцию
Отложения на посадочном месте могут ухудшить контакт по резьбе или уплотнению и привести к перекосу либо протечке. Перед установкой нового нагревателя бак и место крепления очищают.
Проверить старый ТЭН на пробой можно мультиметром: один щуп приложите к контактному стержню, другой - к оболочке. Звуковой сигнал или малое сопротивление указывают на утечку тока на корпус.
Форма и крепление задаются отдельно
В названии товара не указаны форма трубки и тип крепления. По заказу можно изготовить нестандартный ТЭН с заданной формой и креплением: штуцером с гайкой или на фланце.
Для посадки важны длина после гибки, расстояние между участками и диаметр фланца, если предусмотрено фланцевое крепление. Эти параметры снимите со старого нагревателя или укажите на эскизе.
- Передайте размеры и форму старого ТЭН.
- Укажите тип крепления и посадочные размеры.
Для подбора подготовьте маркировку и размеры
ТЭН по размерам подбирают по данным старого элемента и узла установки. Если маркировка не читается, приложите фото и укажите параметры отдельно.
ТЭН на заказ можно изготовить по чертежу, эскизу, образцу или маркировке старого нагревателя.
- Маркировка со старого ТЭН или фото.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления и размеры посадочного места.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
По одной маркировке это не подтвердить: нужно сопоставить посадочные размеры и крепление. В водонагревательных баках Gorenje, Electrolux, AEG, Thermex и Bosch встречаются разные резьбовые и фланцевые исполнения.
Можно ли подобрать замену по старому образцу без маркировки?
Да. Снимите размеры старого нагревателя: диаметр и развёрнутую длину трубки, форму изгиба, длину контактного стержня, а также параметры крепления. Приложите фото элемента и посадочного места.
Можно ли поставить этот ТЭН в воду, воздух или масло?
В названии товара среда не указана. Перед установкой нужно подтвердить, что конструкция нагревателя подходит для конкретной среды и условий работы.
Как проверить старый ТЭН?
Мультиметром проверьте наличие утечки на корпус: один щуп приложите к контактному стержню, другой - к оболочке. Звуковой сигнал или малое сопротивление указывают на пробой.
Что прислать для расчёта ТЭН по размерам?
Пришлите маркировку или фото старого ТЭН, его размеры и форму, мощность и напряжение, среду работы и тип крепления. Если есть, приложите модель оборудования или чертёж посадочного места.
Как расшифровать маркировку BA CZ 6432/006?
В каталожном названии указаны маркировка BA CZ 6432/006, напряжение 380 В и мощность 10000 Вт. Значение остальных частей обозначения по имеющимся данным определить нельзя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
