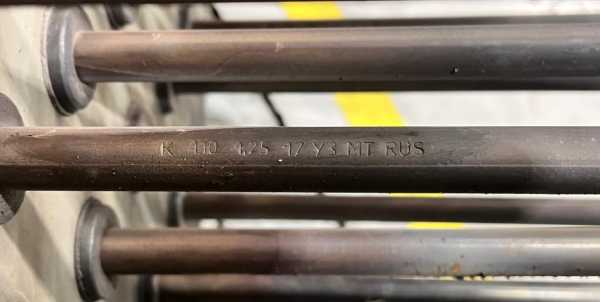

Характеристики
| Фрагмент названия | ЭН - K |
|---|---|
| Фрагмент названия | 110 |
| Фрагмент названия | 1,25 |
| Фрагмент названия | 17 |
| Фрагмент названия | УЗ |
| Фрагмент названия | МТ |
| Фрагмент названия | RUS |
Перед заменой: что покажут измерения
Снимите со старого ТЭН диаметр, развёрнутую длину, длину контактного стержня или холодной зоны, форму изгиба, мощность и напряжение. Мощность можно сверить по шильдику или паспорту аппарата.
Сопротивление изоляции в холодном состоянии по данным ГОСТ должно быть не менее 0,5 МОм. При заводской приёмо-сдаточной проверке значение должно быть не менее 50 МОм; для проверки изоляции используют мегаомметр.
- Запишите снятые размеры и параметры до подбора замены.
- При замене в баке очистите место крепления от грязи, накипи и ржавчины: отложения могут привести к перекосу или протечке.
Схему питания нельзя определить по одному названию
Для одного ТЭН и нескольких нагревателей в трёхфазной сети нужны данные о напряжении и схеме конкретного оборудования. По имеющемуся названию нельзя установить, предусмотрены звезда или треугольник.
В стандарте указан ряд номинальных напряжений, в том числе 12, 24, 36, 42, 48 и 60 В, а также 127, 220 и 380 В. Эти значения не подтверждают, что выбранная схема подходит именно к этому изделию.
- Перед подключением сверьте требуемое напряжение ТЭН с параметрами оборудования.
- Для расчёта трёхфазного подключения укажите число нагревателей и данные схемы аппарата.
Материал оболочки выбирают по рабочей среде
Для изготовления по заказу доступны оболочки из чёрной стали, нержавеющей стали или меди. Материал задают с учётом среды: вода, неподвижный воздух или воздух с обдувом, масло.
Название этой карточки не указывает материал оболочки. Не следует считать один из вариантов установленным для данного ТЭН без уточнения.
- Укажите среду, в которой будет работать трубчатый электронагреватель.
- Если требуется тэн по размерам, дополните размеры сведениями о среде и креплении.
Какие данные читают в обозначении по ГОСТ
В маркировке ТЭН по ГОСТ 13268-88 буквами A-H может обозначаться длина контактного стержня в заделке, то есть холодная зона: A - 40 мм, B - 65 мм, C - 100 мм, D - 125 мм, E - 160 мм, F - 250 мм, G - 400 мм, H - 630 мм.
Обозначение карточки приведено без расшифровки отдельных фрагментов. Поэтому значения «110», «1,25» и «17» здесь не следует трактовать как длину, мощность или другие характеристики.
- Для замены по старому образцу сопоставьте маркировку с фактическими размерами и данными аппарата.
- Развёрнутая длина - это длина трубки до изгиба; длина после гибки описывает габарит детали в установленной форме.
Как снизить риск проблем после замены
Не подбирайте нагреватель только по внешнему сходству. Сверьте развёрнутую длину, диаметр, форму изгиба, мощность, напряжение и тип крепления.
Активная длина выделяет тепло в среду, а холодная зона не должна сильно нагреваться. При подборе учитывайте положение обоих участков и размеры узла.
- Проверьте посадочное место и очистите его перед установкой.
- Для изогнутого ТЭН укажите межосевое расстояние и габариты после гибки, необходимые для посадки.
Какие замеры и данные передать для расчёта
Тэн на заказ можно изготовить по чертежу, эскизу, образцу или маркировке старого нагревателя. Для расчёта нужны как развёрнутая длина, так и форма и габариты после гибки.
Если маркировки нет, измерьте старый ТЭН и приложите фото. Также укажите мощность, напряжение, среду и крепление, включая резьбу штуцера или параметры фланца.
- Маркировка старого ТЭН, если сохранилась.
- Развёрнутая длина, диаметр трубки, форма и габариты после гибки.
- Мощность, напряжение, рабочая среда и тип крепления.
- Модель оборудования или фото старого нагревателя.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию это подтвердить нельзя: в нём не указаны размеры и тип крепления. Сверьте их со старым нагревателем и посадочным местом.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для подбора нужны снятые размеры и параметры аппарата. Укажите диаметр, развёрнутую длину, форму изгиба, мощность, напряжение и крепление.
Можно ли использовать ТЭН в воде, воздухе или масле?
По названию карточки рабочую среду определить нельзя. Укажите среду при расчёте, чтобы учесть её при выборе материала оболочки и исполнения.
Как проверить старый ТЭН?
Снимите основные размеры и сверьте мощность и напряжение по маркировке или паспорту аппарата. Изоляцию проверяют мегаомметром; в холодном состоянии её сопротивление по ГОСТ должно быть не менее 0,5 МОм.
Что прислать для расчёта?
Маркировку или фото старого ТЭН, развёрнутую длину, диаметр, форму и габариты после гибки. Также нужны мощность, напряжение, среда и тип крепления.
Чем развёрнутая длина отличается от длины после гибки?
Развёрнутая длина - это длина трубки до изгиба. Габариты после гибки нужны для проверки посадки в узел, например высота и расстояние между параллельными участками.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
