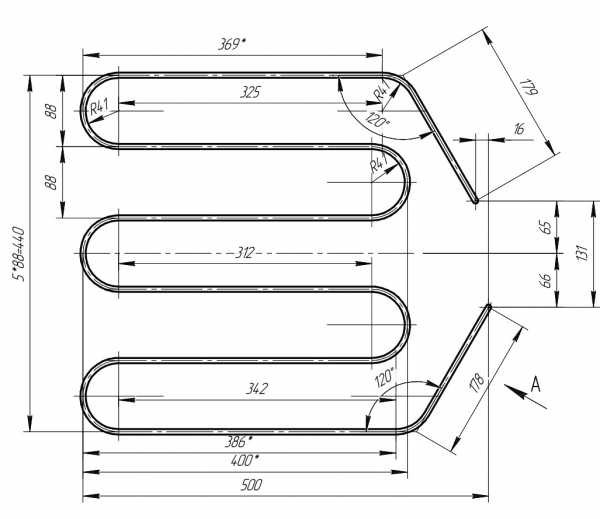

Трубчатый ТЭН из жаростойкой нержавеющей стали, вакуум, 3 кВт, 220 В

Характеристики

Где стоит такой нагреватель

Где стоит ТЭН 3 кВт в масляной установке

В маслоочистительных и вакуумных установках трубчатый нагреватель размещают в проточном корпусе фильтра-подогревателя между насосом закачки и вакуумным баком. Среда этой позиции обозначена как «вакуум»; такие ТЭН ставят и в фильтры-подогреватели маслоочистительных установок, где нагреватель работает с трансформаторным и турбинным маслом. До замены выясните, с какой средой контактирует конкретный узел: мощность 3 кВт и напряжение 220 В сами по себе не определяют среду.

• В установках СОМ, УВМ и УВФ ТЭН расположен внутри фильтра-подогревателя. При проверке этой позиции нужно учесть положение нагревателя в проточном узле.
• Такие ТЭН встречаются в установках СОМ, УВФ-2000 «Компакт», УРМ-2500 и ЛРМ-500. Их модели помогают определить тип узла, но совпадение мощности 3 кВт и напряжения 220 В не подтверждает совпадение посадки.
• Такой узел встречается и в мобильных установках серии CMM-UVM (GlobeCore). Для ТЭНа из жаростойкой нержавеющей стали отдельно сопоставьте среду, форму и крепление.
• В названии этой позиции средой обозначен вакуум; если рассматривается установка в масляный узел, это нужно согласовать отдельно.
• При перегреве масла выше рабочей температуры на поверхности ТЭНа могут образоваться нагар и шлам. Для нагревателя на 3 кВт это повод проверить режим работы узла, а не ограничиваться заменой элемента.
• Попадание воды в масло может привести к пробою изоляции. Уточните состояние масла и причину отказа до установки нового ТЭНа на 220 В.

Как проверить ТЭН перед заменой

При замене трубчатого электронагревателя в фильтре-подогревателе сначала сопоставьте данные старого элемента с параметрами этой позиции, затем проверьте посадку и фактическую рабочую среду.

1. Отключите установку от питания и проводите работы по требованиям к обслуживанию оборудования. Учитывайте, что рассматриваемый ТЭН рассчитан на 220 В.
2. Снимите старый нагреватель и найдите маркировку на корпусе, выводе или креплении. Для сравнения у этой позиции указаны 3 кВт и 220 В.
3. Запишите развёрнутую длину, диаметр трубки, форму и габариты после гибки, если элемент изогнут. Эти размеры в названии ТЭНа не приведены, поэтому по мощности их определить нельзя.
4. Сопоставьте крепление старого ТЭНа с посадочным местом фильтра-подогревателя. В названии позиции крепление не обозначено, значит, его тип и размеры нужно выяснить отдельно.
5. Проверьте, контактирует ли нагреватель с вакуумной средой или с маслом. В карточке указана вакуумная среда, тогда как для описанного фильтра-подогревателя указано масло.
6. После установки сверьте электрические данные и положение ТЭНа в узле. Если прежний элемент отказал из-за воды в масле, нагара или шлама, до пуска оборудования разберитесь с причиной.

Что можно изменить в ТЭНе 3 кВт, 220 В

Базовое исполнение этой позиции: жаростойкая нержавеющая сталь, вакуумная среда, 3 кВт и 220 В. По заказу можно согласовать другие характеристики для конкретного узла, при этом они не относятся к базовой карточке.

• Оболочка: в этой позиции указана жаростойкая нержавеющая сталь → для ТЭНа на 3 кВт и 220 В по заказу можем выбрать чёрную сталь (сталь 10), нержавеющую сталь AISI 304 или AISI 316, сталь 12Х18Н10Т, жаропрочную сталь, медь или титан. Материал подбирают под рабочую среду; доступны также покрытия цинком или фторопластом.
• Электрические параметры: базовый ТЭН рассчитан на 3 кВт и 220 В → по заказу можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для исходного варианта расчётный ток составляет 13,6 А, расчётное сопротивление в рабочем режиме равно 16,1 Ом.
• Если сохранить длину базового ТЭНа, вариант на 1,5 кВт при 220 В даст ток 6,8 А, а нагрузка на оболочку изменится в 0,5 раза. Для исполнения на 4,5 кВт при 220 В ток составит 20,5 А, нагрузка изменится в 1,5 раза. Оба варианта требуют проверки длины с учётом среды.
• При переводе базовой мощности 3 кВт с 220 В на 380 В расчётный ток составит 7,9 А, а сопротивление спирали будет 48,1 Ом. В таком варианте размеры сохраняются, а спираль пересчитывается.
• Крепление: для ТЭНа 3 кВт, 220 В тип крепления в названии не указан → по заказу можем выполнить штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2, либо фланцевое крепление.
• Выводы и форма базовой позиции в названии не обозначены. Для заказного ТЭНа на 3 кВт и 220 В доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции; прямое, U-, W-, M- или Г-образное исполнение, «скрепка», «кольцо», «спираль» и оребрённая форма. По заказу также устанавливаем встроенный термовыключатель или термостат.

Где применяют подобные трубчатые нагреватели

Подобные трубчатые ТЭН применяют в масляных радиаторах: минеральное масло внутри герметичного металлического корпуса нагревается и передаёт тепло секциям. В путевых подогревателях нефти и системах обогрева резервуаров нефтепродуктов нагрев помогает снизить вязкость и поддерживать текучесть. Для этих задач отдельно проверяют материал оболочки и рабочую среду ТЭНа на 3 кВт, 220 В.

В деревообработке такие нагреватели встречаются в клеевых ваннах кромкооблицовочных станков, где разогревают клей-расплав перед нанесением на кромку. В битумоплавильных установках и битумоварочных котлах они нагревают битум и мастики; в парафиновых ваннах разогревают косметический парафин, а во фритюрницах масло. Эти примеры описывают применение подобных ТЭН в разных средах, а не характеристики изделия с вакуумной средой и оболочкой из жаростойкой нержавеющей стали.

Что прислать для подбора ТЭНа 3 кВт, 220 В

Сообщите модель оборудования и приложите фото установленного узла. Для подбора ТЭНа по размерам дополнительно нужны маркировка или размеры старого элемента: мощности 3 кВт и напряжения 220 В недостаточно, чтобы определить форму и посадку.

Укажите развёрнутую длину, диаметр трубки, форму и габариты после гибки, если ТЭН изогнут, а также вид крепления. Отдельно опишите рабочую среду. Для этой позиции заявлен вакуум, в то время как для описанного фильтра-подогревателя указано масло; это расхождение нужно выяснить до заказа.

Если маркировки нет, приложите фото корпуса, выводов и крепления, перечислите известные электрические параметры и кратко опишите причину отказа. По этим сведениям можно обсудить тэн на заказ, в том числе изготовление по чертежу заказчика, если требуются отличающиеся от базовых 3 кВт и 220 В исполнение или форма.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
