Характеристики
| Обозначение | БЭНП мф |
|---|---|
| Форма | U |
| Запись параметров | 3,0/3*380 |
| Запись размеров | 1500/1000 |
| Исполнение по названию каталога | фторопластовые нагреватели |
| Напряжение | 380 В |
Подключение: сначала проверьте напряжение каждой ветви
В названии этой модели указано 3*380. Схему подключения выбирают по напряжению ТЭН и параметрам сети, а не только по количеству элементов.
В трёхфазной сети 380/220 В ТЭН на 220 В при групповом подключении собирают в звезду, а ТЭН на 380 В - в треугольник. Для звезды мощность каждой ветви должна быть одинаковой: так сохраняется равномерная нагрузка по фазам.
- Перед монтажом уточните напряжение отдельного элемента и схему соединения.
- Для группы в трёхфазной сети выбирайте количество элементов, кратное трём.
Проверка старого элемента мультиметром
Мультиметром проверьте сопротивление спирали и сравните результат с паспортом или маркировкой старого ТЭН. Если данных нет, одного измерения недостаточно, чтобы подтвердить пригодность элемента.
Отдельно проверяют изоляцию между выводами и оболочкой. В качестве альтернативы проверке сопротивления изоляции в холодном состоянии допускается проверять ток утечки: не более 0,75 мА/кВт.
- Перед измерениями отключите ТЭН от питания.
- При замене очистите бак и посадочное место от грязи, накипи и ржавчины, чтобы нагреватель не встал с перекосом.
U-образный изгиб и способ крепления
В каталожном названии указана форма U. При замене важно сверить не только контур после гибки, но и место выхода выводов, а также точки крепления.
По заказу трубчатые ТЭН выполняют с разной формой и креплением: штуцером с гайкой или на фланце. Для подбора укажите резьбу штуцера либо размеры фланца и посадочного места.
- Сверьте взаимное расположение изгибов и выводов.
- Укажите тип крепления и размеры посадочного места.
Как различить длину до и после гибки
Развёрнутая длина - длина трубки до формирования изгибов; длина после гибки описывает габарит уже сформированного ТЭН. Эти значения нельзя подменять друг другом при подборе.

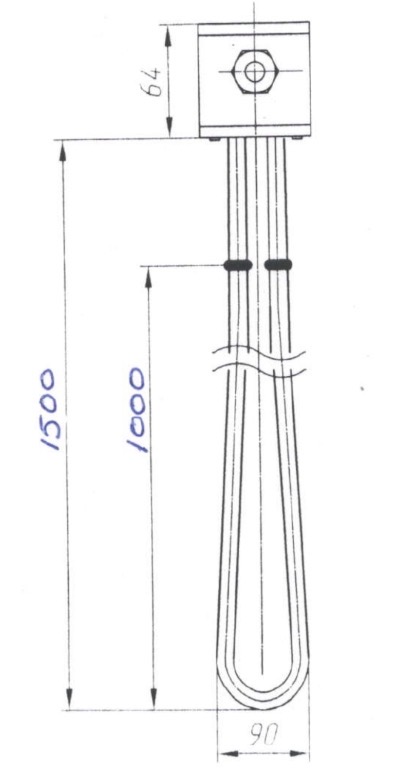

В названии модели приведена запись 1500/1000, но карточка не расшифровывает, какое значение относится к развёрнутой длине. Для замены зафиксируйте оба размера на эскизе и уточните их назначение.
- Измерьте прямые участки, общую высоту и ширину после гибки.
- Отметьте холодные зоны у выводов, межосевые расстояния и точки крепления.
Среда и узел установки задают требования к ТЭН
ТЭН подбирают с учётом среды: вода, неподвижный воздух, воздух с обдувом или масло требуют разных исходных данных. По одному обозначению модели нельзя подтвердить совместимость с конкретным оборудованием.
При замене нагревателя в баке проверьте посадочное место и уплотнение. Для водонагревателя сторонней марки важна совместимость по посадочным размерам, а не только название оборудования.
- Укажите узел установки и рабочую среду.
- Для нестандартного оборудования приложите чертёж или эскиз с размерами.
Что указать, чтобы рассчитать замену
ТЭН на заказ можно подобрать по старой маркировке, образцу или эскизу. Запрос «тэн по размерам» требует данных о форме, креплении, среде и электрических параметрах. Трубчатый электронагреватель также можно описать через эти исходные данные.
Если маркировка не читается, приложите фотографии и схему с размерами. Особенно важно указать, где измерена развёрнутая длина, а где снят габарит после гибки.
- Маркировка старого ТЭН, если она сохранилась.
- Развёрнутая длина, форма и размеры после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда.
- Тип крепления, межосевое расстояние, модель оборудования или фото.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию модели это подтвердить нельзя. Сверьте форму, длину, диаметр трубки, крепление, напряжение и среду установки.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для расчёта подойдёт образец, эскиз или фотография с размерами. Укажите развёрнутую длину и габариты после гибки отдельно.
Можно ли поставить этот ТЭН в воду, воздух или масло?
Совместимость зависит от среды и режима работы. Перед подбором укажите, где будет работать нагреватель: в воде, неподвижном воздухе, воздухе с обдувом или масле.
Как проверить старый ТЭН мультиметром?
Измерьте сопротивление спирали и сравните его с паспортом или маркировкой. Изоляцию проверяют отдельно; без исходных данных результат одного измерения не подтверждает пригодность.
Что прислать для расчёта?
Нужны маркировка или фото старого элемента, размеры до и после гибки, мощность, напряжение, среда и данные о креплении. Если есть, приложите модель оборудования или эскиз.
Как определить, какая длина указана: развёрнутая или после гибки?
Снимите оба размера и отметьте их на эскизе: длину трубки до гибки и габарит сформированного ТЭН. Запись 1500/1000 в названии модели не расшифрована, поэтому её значения нужно уточнить при подборе.
