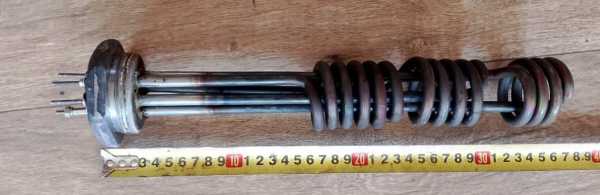

ТЭН для электрического котла Зота 9 кВт, 380 В, трёхфазный

Характеристики

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Что задано в ТЭН 9 кВт для котла Зота

В названии указаны назначение для электрического котла Зота, мощность 9 кВт и трёхфазное исполнение на 380 В. Длина, форма, диаметр трубки, материал оболочки, тип крепления и конструкция выводов не заданы. Поэтому надпись «тэн для котла» помогает определить электрическую часть подбора, но сама по себе не подтверждает совпадение посадки со старым нагревателем.

• Для исходного исполнения 9 кВт на 380 В расчётный ток составляет 23,7 А, а расчётное сопротивление в рабочем режиме - 16 Ом. Эти значения относятся к данному ТЭН и помогают сопоставить его электрические параметры при замене.
• Трёхфазное исполнение и напряжение 380 В указаны в названии вместе с мощностью 9 кВт. Если требуется изменить один из этих параметров, нужно рассматривать отдельный расчётный вариант.
• Среда работы в названии товара не указана. Материал оболочки и условия эксплуатации следует согласовать отдельно под фактическую среду.
• Для замены ТЭН Зота на 9 кВт и 380 В нужно дополнительно установить геометрию и посадочные параметры старого нагревателя: в названии каталога их нет.

Какое исполнение можно изменить по заказу

В исходном названии заданы 9 кВт, 380 В и трёхфазное исполнение; остальные конструктивные параметры подбирают для конкретного котла.

• Сейчас указаны 9 кВт и 380 В → по заказу можем выполнить другую мощность и напряжение из доступных вариантов. Например, для сохранения размеров при изменении мощности потребуется проверить нагрузку на оболочку с учётом среды.
• У ТЭН для котла Зота крепление в названии не задано → по заказу можем выполнить штуцер с гайкой или фланец. Для выбора исполнения нужно знать посадочное место именно этого котла.
• Для исходного ТЭН на 9 кВт и 380 В тип выводов не указан → по заказу выполняем контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции.
• Материал оболочки этого ТЭН в названии не указан → для водяного исполнения можем подобрать материал под состав воды. Для жёсткой или солёной воды предусмотрены AISI 316 или титан.
• Форма и длина ТЭН для котла Зота в названии не заданы → по заказу выполняем конфигурацию по эскизу или старому нагревателю. Для исполнения на 9 кВт, 380 В также можно заказать встроенный термовыключатель или термостат.

Что меняется при другой мощности или напряжении

Исходная точка для сравнения - этот трёхфазный ТЭН на 9 кВт и 380 В: расчётный ток 23,7 А, сопротивление в рабочем режиме 16 Ом. Для варианта 4,5 кВт на 380 В расчётный ток составит 11,8 А. При той же длине нагрузка на оболочку изменится в 0,5 раза. Это изменение относится к сравнению с исходной мощностью 9 кВт; длину проверяют с учётом среды.

Для варианта 13,5 кВт на 380 В расчётный ток составляет 35,5 А. При той же длине нагрузка на оболочку изменится в 1,5 раза относительно исходного исполнения 9 кВт. Поэтому простая замена мощности без проверки условий работы для ТЭН котла Зота не подходит: нужно оценить оболочку, длину и среду.

Отдельный расчёт дан для 9 кВт на 220 В вместо исходных 380 В: ток составит 40,9 А, сопротивление спирали - 5,4 Ом. В этом варианте размеры остаются, а спираль пересчитывается. Эти цифры относятся к варианту 9 кВт на 220 В, а не к исходному ТЭН на 380 В.

Для водяного исполнения материал оболочки также выбирают под состав воды. По заказу доступны медь, нержавеющая сталь AISI 304 или 12Х18Н10Т; для жёсткой либо солёной воды предусмотрены AISI 316 или титан. Материал оболочки исходного ТЭН для котла Зота в названии не указан, поэтому при заказе нужно сообщить условия работы.

Где встречаются похожие блочные нагреватели

ТЭН для котла Зота на 9 кВт и 380 В подбирают с учётом узла установки. В твердотопливных котлах встречаются врезные резьбовые блоки для нагрева воды в системе отопления. Примеры оборудования из справочника: СИБТЕПЛОЭНЕРГОМАШ Стэн Каракан 10ТПЭ-3, Эван WARMOS TT-25К и Теплодар Куппер ПРО-22 (2.0). Такие блочные ТЭН встречаются в этом оборудовании; посадочные размеры и электрические параметры конкретно для ТЭН котла Зота нужно сверять отдельно.

В кормозапарниках и электрических пищеварочных котлах блок ТЭН может находиться в водяной рубашке: вода нагревается, а пар передаёт тепло содержимому варочного бака. В оборудовании встречаются модели КПЭМ-60-О, КПЭМ-100-О и КПЭМ-160-О. Это примеры узлов, где встречаются подобные блочные ТЭН; название «ТЭН для электрического котла Зота, 9 кВт, 380 В, трёхфазный» не подтверждает совместимость именно с этими котлами.

• В котельном блоке нагреватель устанавливается в резьбовую бобышку или обвязку, рабочая среда - вода теплоносителя.
• В водяной рубашке тепло передаётся от воды и пара к варочному сосуду; ТЭН не обязательно контактирует с продуктом.
• Для таких узлов среди причин отказа указаны накипь, работа без заполнения водой и электрохимическая коррозия при сочетании разнородных металлов.

Вода, накипь и риск перегрева

Для водяного ТЭН состояние теплоносителя влияет на теплоотдачу и условия работы оболочки. В справочных описаниях блочных нагревателей накипь связывают с низким качеством воды или недостаточной водоподготовкой: отложения мешают передаче тепла, могут вызывать локальный перегрев и приводить к повреждению трубки. Для ТЭН котла Зота на 9 кВт и 380 В состав воды стоит учитывать при выборе материала оболочки и согласовании мощности.

Сухой ход - отдельный риск для нагревателя в водяном контуре: при отсутствии воды или её частичной утечке условия теплоотдачи меняются. Защита не всегда исключает перегрев при частичной потере воды. Поэтому для исполнения на 9 кВт и 380 В нужно учитывать, где установлен ТЭН, какая часть оболочки погружена и как устроена защита конкретного котла.

Не следует смешивать водяной ТЭН с конструкцией «сухой ТЭН» в керамической колбе накопительного водонагревателя: у такого подвида нагреватель не контактирует с водой напрямую. Название товара указывает на ТЭН для электрического котла Зота, 9 кВт и 380 В, но не сообщает, что он выполнен в сухой конструкции. Термин «накипь на ТЭНе» описывает возможную проблему водяного узла, а не подтверждённое состояние этого изделия.

Какие данные сверить со старого ТЭН

Для замены ТЭН Зота на 9 кВт и 380 В сопоставьте маркировку и посадочные параметры: электрические характеристики должны соответствовать котлу, а форма и крепление - месту установки.

• Маркировку со старого ТЭН, если она есть у вывода или на штуцере.
• Для ТЭН на 9 кВт и 380 В сверьте развёрнутую длину или длину после гибки, форму и диаметр трубки.
• Мощность и напряжение. Исходные значения этой карточки - 9 кВт и 380 В, исполнение трёхфазное.
• Тип крепления: штуцер с резьбой, гайка или фланец; для фланца - межосевое расстояние.
• Среду и условия работы: вода, неподвижный воздух или обдув, масло; для водяного исполнения - жёсткость или солёность воды.
• Модель оборудования или фотографию старого ТЭН, чтобы сопоставить его форму и место установки.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
