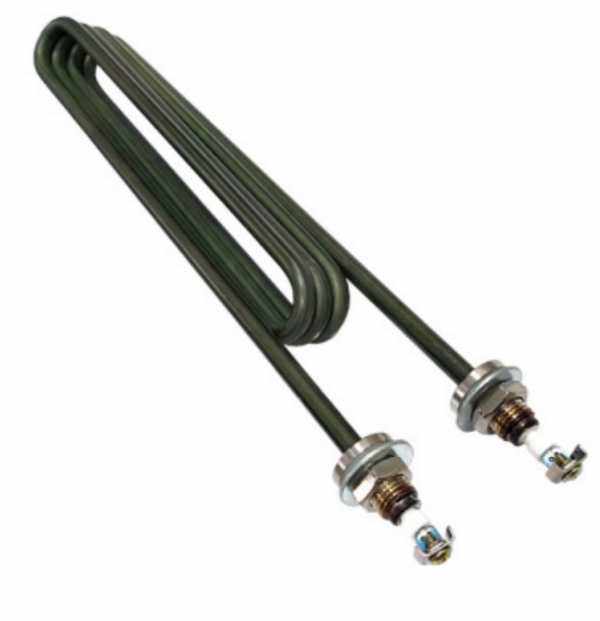

Характеристики
| Обозначение | 5Ф-220 |
|---|---|
| Назначение по каталогу | Для водонагревателя |
| Тип водонагревателя | ВЭТ-30Ф/600 |
| Напряжение | 220 В |
Где стоит такой нагреватель
Накопительный водонагреватель (бойлер)
Узел: в баке, через боковой или нижний фланец (48 или 62/64 мм) либо через резьбовую втулку, рядом крепится магниевый анод. Какой ТЭН ставят: мокрый трубчатый (прямой контакт со стенкой трубки и водой) или сухой/керамический в колбе (не касается воды напрямую), материал медь или нержавеющая сталь, резьба под… Почему отказывает: накипь на мокром ТЭНе создаёт теплоизолирующий слой, из-за которого спираль внутри перегревается и прогорает; истощение или отсутствие магниевого анода ведёт к электрохимической коррозии… Модели: Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro.
Проточный водонагреватель
Узел: небольшая цилиндрическая камера нагрева внутри корпуса, сразу на пути потока. Какой ТЭН ставят: мокрый, медный или из нержавеющей стали, обязательна встроенная термозащита (биметаллический термостат) от перегрева при остановке потока; мощность 3,5-5,5 кВт в бытовых… Почему отказывает: накипь образуется быстрее из-за высокой температуры нагрева при малом объёме воды в камере; работа при слабом напоре или перекрытом кране приводит к перегреву ТЭНа без достаточного… Модели: Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27, Stiebel Eltron EIL 4 Plus.
Как вода влияет на оболочку ТЭН-5Ф-220
ТЭН-5Ф-220 предназначен для ВЭТ-30Ф/600, однако маркировка не сообщает материал оболочки и конструкцию контакта с водой. Для заказного исполнения как ТЭН для воды материал выбирают с учётом среды. У мокрого трубчатого электронагревателя вода непосредственно омывает трубку, поэтому состав отложений и отвод тепла влияют на условия её работы.
- В накопительном водонагревателе нагреватель располагается в баке и долго контактирует со стоячей водой. Накипь на ТЭНе образует теплоизолирующий слой: спираль внутри трубки может перегреться и прогореть. Это возможная причина отказа мокрых нагревателей, а не установленное свойство каталожного ТЭН-5Ф-220.
- В баке рядом с ТЭН может быть магниевый анод. Если анод истощён или отсутствует, возрастает риск электрохимической коррозии трубки. При замене ТЭН-5Ф-220 для ВЭТ-30Ф/600 стоит учитывать состояние анода и устройство узла, а не делать вывод о них по обозначению нагревателя.
- Для заказного водяного исполнения ТЭН-5Ф-220 можно выбрать медь, нержавеющую сталь AISI 304 или 12Х18Н10Т. Для условий с жёсткой или солёной водой в перечне вариантов есть AISI 316 и титан. Эти материалы доступны для заказа, но не подтверждают состав оболочки изделия, обозначенного в каталоге.
- Чёрная сталь также указана среди вариантов оболочки трубчатых ТЭН. В маркировке 5Ф-220 материал не обозначен, поэтому нельзя приписывать его каталожному нагревателю. Если материал снятого элемента известен, его можно сообщить при подборе исполнения для ВЭТ-30Ф/600.
- Подбор материала связан именно с условиями работы водяного ТЭН: медь и нержавеющие стали доступны как исполнения для воды, а AISI 316 и титан отдельно указаны для жёсткой или солёной среды. Чтобы обсудить вариант для ТЭН-5Ф-220, укажите, какая вода используется в водонагревателе.
Замена нагревателя в ВЭТ-30Ф/600
При замене ТЭН в водонагревателе типа ВЭТ-30Ф/600 обозначение ТЭН-5Ф-220 служит ориентиром по каталожному назначению, но не заменяет сверку конструкции. Размеры, способ крепления и материал оболочки в названии не приведены.
- Перед работой обесточьте водонагреватель и дождитесь остывания воды. После снятия старого элемента найдите маркировку на выводе или крепёжной части; если она сохранилась, запишите её вместе с обозначением оборудования ВЭТ-30Ф/600.
- Сверьте геометрию старого ТЭН: форму, развёрнутую длину, длину после гибки и диаметр трубки. Эти размеры не следуют из обозначения ТЭН-5Ф-220, поэтому для подбора нужны фактические замеры детали, установленной в водонагревателе.
- Зафиксируйте устройство крепления и расположение выводов. Укажите, используется ли штуцер с гайкой или фланец, какие контактные элементы подключаются и предусмотрено ли место для анода. Так будет понятнее, какое исполнение требуется именно для узла ВЭТ-30Ф/600.
- Определите, какая оболочка нужна для воды в вашем водонагревателе. Для заказного исполнения ТЭН-5Ф-220 можно рассмотреть медь, нержавеющую сталь AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды предусмотрены AISI 316 и титан.
- Передайте для подбора обозначение ТЭН-5Ф-220, модель ВЭТ-30Ф/600, фотографии и результаты замеров. Если маркировка старого элемента не читается, приложите фото крепления и выводов, чтобы согласовать форму и конструктивное исполнение.
- После установки проверьте сборку и заполните накопительный водонагреватель водой. До включения дождитесь выхода воздуха и ровной струи из крана горячей воды: если верхняя часть ТЭН не погружена, она может перегреться.
Как изменить исполнение ТЭН-5Ф-220
Для ВЭТ-30Ф/600 каталожное название задаёт тип ТЭН-5Ф-220, но не раскрывает ряд параметров его конструкции. По заказу согласуем их отдельно, чтобы исполнение соответствовало водяной среде и устройству узла.
- Материал оболочки ТЭН-5Ф-220 не указан → для заказного исполнения под воду доступны медь, нержавеющая сталь AISI 304 или 12Х18Н10Т. Если нагреватель будет работать с жёсткой или солёной водой, можно запросить AISI 316 либо титан.
- Тип крепления в названии для ВЭТ-30Ф/600 не обозначен → по заказу выполняем штуцер с гайкой или фланец. При выборе крепления сообщите параметры места установки: вариант и размер должны соответствовать узлу, куда ставят ТЭН.
- Электрические выводы ТЭН-5Ф-220 в каталожном обозначении не описаны → для водонагревателя можно согласовать контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Укажите, как подключается снятый нагреватель и какое пространство есть у контактной части.
- Форма и длина в названии не приведены → заказное исполнение может быть прямым, U-, W-, M- или Г-образным, в форме «скрепка», кольца, спирали либо оребрённым. Для ТЭН-5Ф-220 форму и габариты согласуют с расположением нагревателя внутри ВЭТ-30Ф/600.
- Мощность и напряжение не расшифрованы в названии ТЭН-5Ф-220 → эти параметры можно задать при заказе. Варианты напряжения: 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; мощность доступна от 100 Вт. Если габариты остаются прежними, влияние выбранной мощности на удельную нагрузку оболочки рассчитывают под условия работы с водой.
- Наличие термовыключателя или термостата в названии ТЭН-5Ф-220 не указано → встроенный термовыключатель или термостат можно согласовать как дополнительное исполнение. В запросе уточните, требуется ли такое устройство для водонагревателя ВЭТ-30Ф/600.
Где используют подобные ТЭН для воды
Подобные трубчатые ТЭН применяют в накопительных водонагревателях для нагрева и хранения воды, а также в промышленных бойлерах ГВС для подготовки горячей воды в котельных и системах зданий. В качестве примеров оборудования этого типа в справочнике приведены Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro. Эти модели показывают область применения подобных нагревателей, но сами по себе не подтверждают совместимость с ТЭН-5Ф-220 для ВЭТ-30Ф/600.
Подобный водяной ТЭН ставят также в проточный водонагреватель, где вода проходит через камеру нагрева, и в стиральную машину, где её подогревают до температуры программы. Примеры оборудования: Stiebel Eltron DHB-E 18 и Stiebel Eltron EIL 4 Plus. Трубчатые нагреватели применяют и для защиты воды от замерзания в чаше градирни или бассейне охлаждения чиллера, а также для нагрева воды в рубашке кормозапарника или электрического пищеварочного котла. В каждом применении отличаются режим контакта с водой и условия нагрева, поэтому материал оболочки ТЭН-5Ф-220 нельзя выбирать только по аналогии с другим оборудованием.
Что передать для подбора исполнения
Для запроса по ТЭН-5Ф-220 укажите водонагреватель типа ВЭТ-30Ф/600 и приложите фото старого элемента: общий вид, маркировку, крепление и выводы. Если маркировка отсутствует или не читается, добавьте форму, развёрнутую длину, диаметр трубки и размеры крепёжной части. Мощность и напряжение укажите по данным старого ТЭН, если они доступны. Также опишите воду в водонагревателе: это поможет согласовать для ТЭН-5Ф-220 материал оболочки - медь, нержавеющую или чёрную сталь, а при жёсткой либо солёной воде рассмотреть AISI 316 или титан.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Вопросы
Можно ли сделать ТЭН-5Ф-220 с другой резьбой или типом крепления?
Можно согласовать другой вариант крепления: для заказного ТЭН-5Ф-220 предусмотрены штуцер с гайкой или фланец. Обозначение ВЭТ-30Ф/600 не указывает конкретную резьбу, поэтому сообщите параметры установленного узла.
Можно ли изменить выводы на ТЭН-5Ф-220?
Да, для этого исполнения можно согласовать контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. При подборе для ВЭТ-30Ф/600 укажите способ подключения и расположение контактов старого элемента.
Можно ли задать другие мощность и напряжение?
Для ТЭН-5Ф-220 мощность и напряжение не расшифрованы в названии, их можно указать при заказе. Если сохраняются размеры трубки и форма, выбранную мощность учитывают при расчёте нагрузки на оболочку для работы с водой.
Можно ли подобрать ТЭН-5Ф-220, если маркировка старого элемента не сохранилась?
Да. Для водонагревателя ВЭТ-30Ф/600 приложите фотографии снятого нагревателя и укажите его форму, длину, диаметр трубки, крепление и расположение выводов. Известные данные о мощности и напряжении также помогут согласовать заказное исполнение.
Можно ли заказать другую оболочку для ТЭН-5Ф-220?
Материал оболочки каталожного ТЭН-5Ф-220 в названии не указан. Для водяного исполнения можно согласовать медь, нержавеющую или чёрную сталь; варианты AISI 316 и титана указаны для жёсткой или солёной воды.
Подойдёт ли ТЭН-5Ф-220 к водонагревателю другой модели?
В каталоге ТЭН-5Ф-220 указан для водонагревателя типа ВЭТ-30Ф/600, совместимость с другими моделями не подтверждена. Например, в справочнике есть Ariston Pro1 R Thermo 80 VTS/VTD и Stiebel Eltron DHB-E 18; для подбора к конкретному оборудованию нужны размеры, крепление и электрические параметры старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
