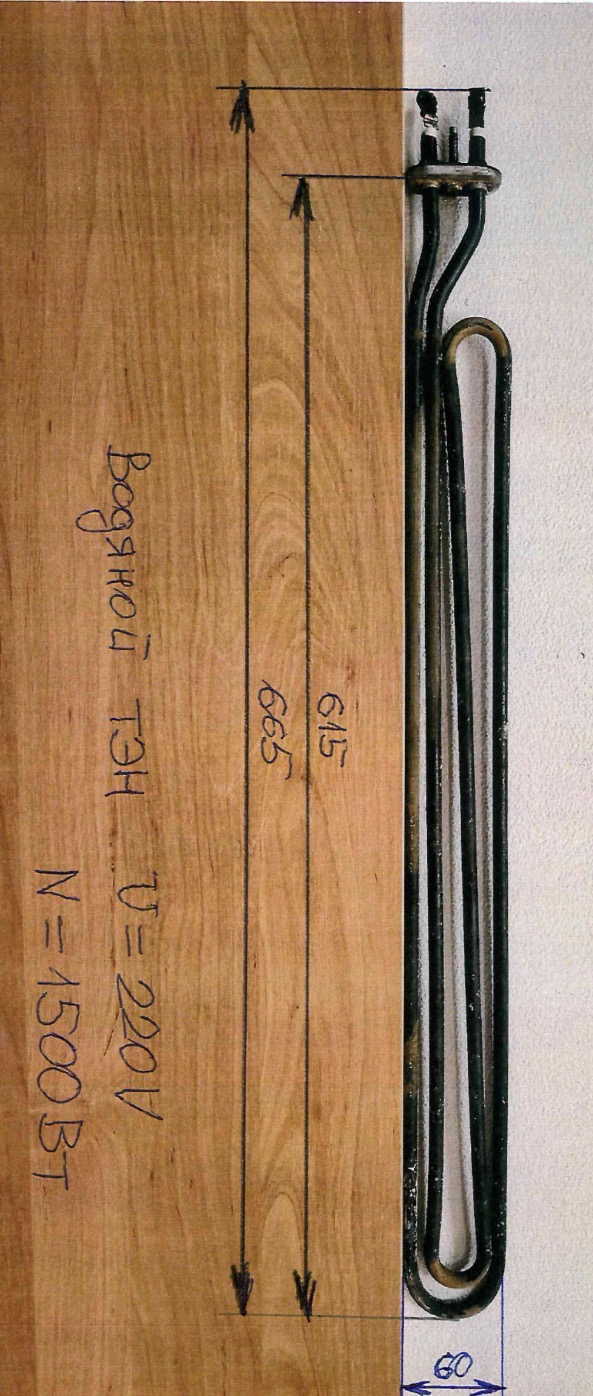

Характеристики
| Тип | Водяной ТЭН |
|---|---|
| Назначение | Для водонагревателя |
| Мощность | 1,5 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 6,8 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 32,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Ток и сопротивление при подборе подключения
Расчётный ток 6,8 А используют при выборе автомата и сечения провода. Расчётное сопротивление в рабочем режиме составляет 32,3 Ом.
Удельная мощность и среда в расчёте не указаны, поэтому по этим параметрам нельзя сделать вывод о них.
Форма нагревателя и способ крепления
Трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке старого элемента. Форму и крепление задают при подборе.
- Варианты формы: прямая, U, M, W, спираль, скрепка или по эскизу.
- Варианты крепления: штуцер с гайкой или фланец.
Какой узел водонагревателя нужно учесть
В накопительном водонагревателе мокрый нагреватель погружён в бак и контактирует с водой. Среда и исполнение этого изделия заданы названием карточки: водяной ТЭН для водонагревателя.
В проточном водонагревателе элемент расположен в канале потока. Поэтому при подборе тэн для водонагревателя сверяйте не только электрические параметры, но и конструкцию узла.
Оболочка и среда: что сообщить при заказе
Материал оболочки выбирают с учётом среды. По заказу доступны чёрная сталь, нержавеющая сталь или медь; укажите, будет ли нагреватель работать в воде, воздухе или масле.
У мокрого исполнения ТЭН может оседать накипь на оболочке.
Один ТЭН или несколько в трёхфазной сети
Для этого изделия в каталоге указано напряжение 220 В. Если планируется подключить несколько ТЭН в трёхфазной сети, схему соединения звездой или треугольником выбирают по параметрам элементов и сети.
Схема подключения для данного изделия в исходных данных не указана. Не определяйте её только по мощности.
Какие данные помогут подобрать замену
Если маркировки нет, для подбора подойдут размеры, сведения о среде и фото старого элемента. По этим данным можно уточнить форму и тип крепления.
- Маркировка со старого ТЭН или модель оборудования.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления, резьба штуцера, наличие гайки или фланца, межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
Сверьте мощность 1500 Вт и напряжение 220 В, затем сравните форму, длину, диаметр трубки и крепление старого элемента. По одному названию оборудования совместимость определить нельзя.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора можно использовать образец, размеры или фото. Нужны форма и длина, диаметр трубки, параметры подключения и тип крепления.
Можно ли поставить этот ТЭН в воздух или масло?
В карточке указано назначение для водонагревателя. Для другой среды требуется сообщить условия работы и согласовать исполнение.
Как проверить старый ТЭН?
Осмотрите оболочку и изоляцию: трещины, деформация, нагар и следы коррозии указаны среди признаков неисправности. При видимых повреждениях элемент требует проверки перед дальнейшим использованием.
Что прислать для расчёта и подбора?
Маркировку или фото старого ТЭН, его размеры и форму, мощность, напряжение, среду и сведения о креплении. Если сохранилась модель оборудования, укажите и её.
Как накипь и сухое включение связаны с выходом ТЭН из строя?
У мокрого ТЭН накипь может оседать на оболочке.
