Тэн нагревательный для джакузи JNJ SPAS модель SPA-546

Характеристики

Где стоит такой нагреватель

Что говорит маркировка JNJ SPAS SPA-546

Наименование «Тэн нагревательный для джакузи JNJ SPAS модель SPA-546» связывает изделие с конкретной маркой и моделью оборудования. Само обозначение SPA-546 не раскрывает электрическую мощность, напряжение, длину, диаметр трубки или тип крепления. Эти параметры нельзя определять по номеру модели: их проверяют по маркировке установленного ТЭН, документации на джакузи и фактической посадке в гидроблоке.

Для этого оборудования нагреватель описан как компактный проточный узел во врезном корпусе гидроблока. Вода проходит через узел, поэтому при подборе замены важны геометрия, соединение с корпусом и условия циркуляции. Трубчатый электронагреватель для SPA-546 подбирают по данным установленного изделия, а не только по обозначению модели.

В источнике по оборудованию упоминаются конструкции с оболочкой из Incoloy или титана. Это возможные материалы нагревателей для спа-узлов, а не характеристика именно ТЭН JNJ SPAS SPA-546. Материал конкретного изделия следует устанавливать по маркировке или согласовывать отдельно при заказе, исходя из воды и условий эксплуатации.

При отказе нагревателя стоит учитывать состояние самого водяного контура. Накипь и отложения средств обработки воды в небольшом объёме могут мешать передаче тепла; работа насоса без потока через нагреватель связана с риском перегрева. Отдельная возможная причина отказа в таких узлах - неисправность термистора. Поэтому замену SPA-546 разумно подбирать после проверки причины остановки, а не только по внешнему сходству детали.

• В компактном проточном узле поток воды проходит непосредственно через нагреватель; для замены важны размеры и посадка.
• Отложения на поверхности могут ухудшать теплоотдачу. Условия воды и состояние узла нужно учитывать при выборе материала оболочки.
• Работа насоса без потока через нагреватель может привести к перегреву, поэтому при отказе SPA-546 следует проверить и циркуляцию.
• Неисправность термистора также может сопровождаться перегревом. Подбор нового ТЭН сам по себе не подтверждает исправность датчика.
• В справочнике оборудования представлены Elecro Optima Compact, Elecro Nano 6 кВт, Elecro Vulcan 6 кВт (Digital), Pahlen Compact Electric Resistance 9 кВт и Pahlen Электронагреватель для спа 1,5 кВт. Это примеры спа-оборудования, а не подтверждение взаимозаменяемости его нагревателей с JNJ SPAS SPA-546.

Как заменить ТЭН в джакузи JNJ SPAS

Для замены нагревателя, обозначенного как JNJ SPAS SPA-546, сначала зафиксируйте его маркировку и устройство соединения с гидроблоком. Электрические и монтажные параметры в названии товара отсутствуют, поэтому перед установкой нового элемента их нужно подтвердить.

1. Отключите джакузи от электропитания и исключите случайное включение. Перед началом работ приведите оборудование в безопасное состояние согласно его документации.
2. Освободите узел гидроблока и снимите нагреватель SPA-546 в порядке, указанном в документации на джакузи. Не используйте выводы ТЭН как опору и не прикладывайте усилие к соединению, пока деталь не освобождена.
3. Сверьте маркировку на старом изделии с данными оборудования. Для SPA-546 особенно важно не принимать номер модели за обозначение мощности или напряжения: в названии карточки таких сведений нет.
4. Сопоставьте снятую деталь с посадочным местом: проверьте форму, длину, диаметр трубки, тип крепления и размеры соединения. Если используется фланец, учитывайте расположение крепёжных отверстий; если штуцер - его резьбу.
5. Подберите замену по фактическим размерам и электрическим параметрам старого ТЭН либо по подтверждённым данным оборудования. При расхождении маркировки и измерений уточните исполнение до заказа, а не после установки.
6. Установите нагреватель, соберите узел и проверьте его работу в порядке, установленном документацией на джакузи. Возобновляйте эксплуатацию при штатной циркуляции воды; при повторном отказе учитывайте состояние термистора и водяного контура.

Каким может быть исполнение ТЭН SPA-546

Для карточки JNJ SPAS SPA-546 известны марка и модель оборудования, но не конструктивные параметры старого нагревателя. По заказу можно согласовать исполнение замены по этим данным и требованиям к узлу джакузи.

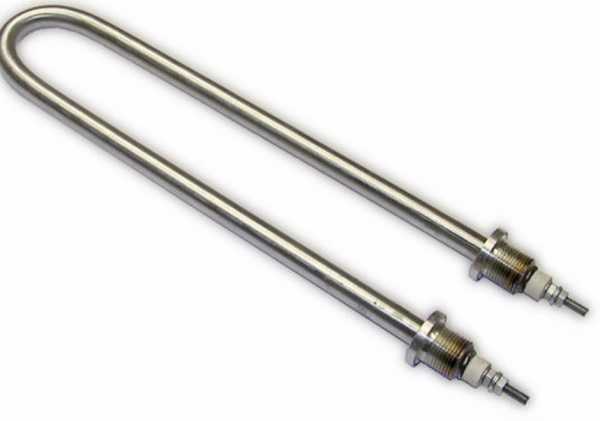

• В обозначении SPA-546 не указано, как нагреватель соединяется с гидроблоком. Если на старом изделии установлен штуцер с гайкой, для замены можно согласовать метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную резьбу G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Для варианта с фланцем отдельно согласуют исполнение посадки.
• Тип выводов ТЭН JNJ SPAS SPA-546 в карточке не обозначен. Если старый нагреватель подключён контактным стержнем, можно согласовать резьбу М4, М5 или М6 с гайками; для другого подключения доступны выводы проводом в термостойкой изоляции. Выбор зависит от соединения в оборудовании.
• Материал оболочки SPA-546 по названию определить нельзя. Для исполнения замены можно согласовать чёрную сталь (сталь 10), нержавеющую сталь AISI 304, AISI 316 или 12Х18Н10Т, жаропрочную сталь, медь или титан. Для выбранного материала также доступны покрытия цинком или фторопластом; исполнение соотносят с водой в гидроблоке.
• Мощность и напряжение изделия SPA-546 в карточке не приведены. Для заказа можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если при тех же размерах меняется мощность, нагрузку на оболочку пересчитывают с учётом среды.
• Форма и длина ТЭН JNJ SPAS SPA-546 не указаны. Для замены можно согласовать прямую, U-, W-, M- или Г-образную форму, скрепку, кольцо, спиральное или оребрённое исполнение либо форму по эскизу. Геометрию выбирают так, чтобы нагреватель соответствовал расположению узла в гидроблоке.
• Для исполнения SPA-546 дополнительно можно согласовать встроенный термовыключатель или термостат. Мощность, напряжение, выводы, материал, геометрию и крепление указывают в задании, поскольку из названия модели они не устанавливаются.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в оборудовании, где нагревают воду, воздух или пар. В расстоечном шкафу поддерживают условия для расстойки мелкоштучных хлебобулочных и кондитерских изделий: рабочая среда включает воздух камеры и пар от испарения воды в ванночке увлажнения. В электрическом пищеварочном котле нагреватель работает с водой или пароводяной смесью в замкнутой рубашке; с продуктом теплообмен идёт через стенку.

В автоклаве для консервов трубчатый нагреватель используют для нагрева воды в баке при стерилизации под избыточным давлением. В кипятильнике непрерывного действия он работает с проточной водопроводной водой. В термодымовой камере нагрев применяют при обработке мясных и рыбных изделий горячим воздухом, дымом или паром; в котле отопления пассажирского вагона нагревают воду системы отопления. Это примеры применения подобных нагревателей, а не сведения о совместимости перечисленного оборудования с JNJ SPAS SPA-546.

Какие данные подготовить для замены SPA-546

Чтобы подобрать ТЭН по размерам для джакузи JNJ SPAS SPA-546, передайте сведения, которые позволяют сравнить старую деталь с посадочным местом и подключением. Так можно определить исполнение замены и уточнить параметры, которых нет в названии модели.

1. Модель оборудования JNJ SPAS SPA-546; приложите фото самого джакузи или доступного узла гидроблока.
2. Фото старого ТЭН целиком и крупный снимок маркировки, выводов и крепления.
3. Развёрнутую длину либо размеры после гибки, диаметр трубки, форму и габаритную длину нагревателя.
4. Мощность и напряжение с маркировки или документации. Если данных нет, укажите это отдельно, не подставляя значения по номеру SPA-546.
5. Тип крепления и размеры соединения: штуцер с резьбой или фланец; при необходимости приложите размеры посадки и межосевое расстояние.
