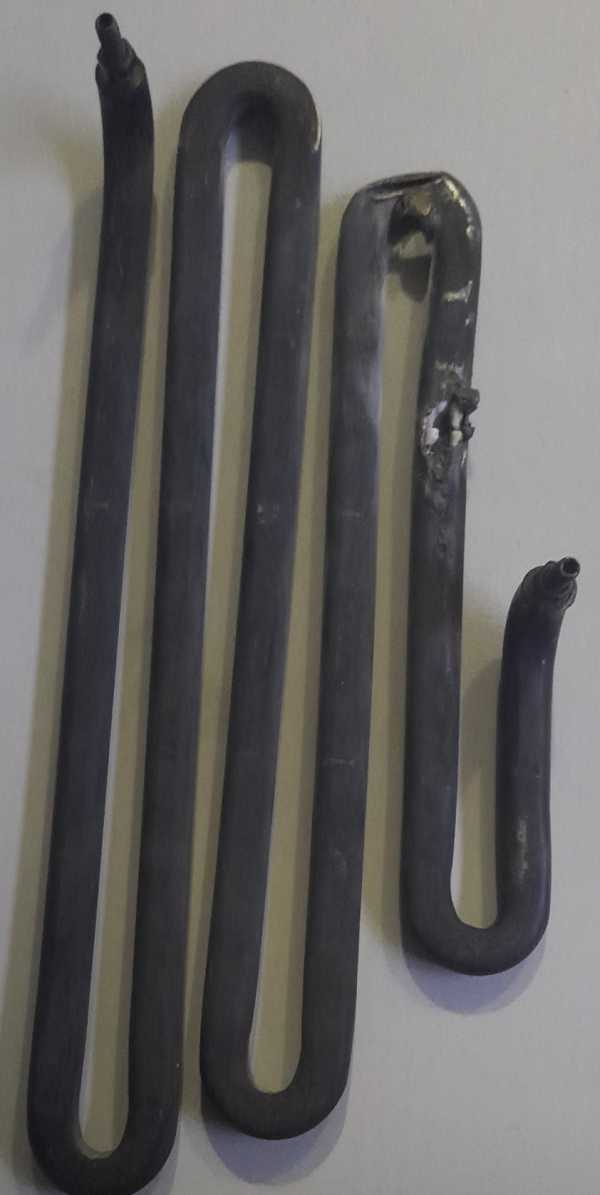

Характеристики
| Тип | Электрический ТЭН |
|---|---|
| Ток | 7.5 А |
| Мощность | 0,55 кВт |
| Напряжение | 380 В |
Что проверить, чтобы новый ТЭН не пострадал от отложений
Перед заменой нагревателя в баке очистите место крепления от грязи, накипи и ржавчины. Отложения могут помешать посадке, ухудшить контакт по резьбе или уплотнению, вызвать перекос или протечку.
- Проверьте посадочное место и крепление.
- Сверьте среду, для которой подбирается нагреватель: вода, воздух или масло.
Расчёт по мощности и напряжению
| Расчётный ток | 1,4 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 262,5 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что показывают расчётные ток и сопротивление
В расчётной записи указаны ток 1,4 А и сопротивление в рабочем режиме 262,5 Ом. Ток используют как исходное значение при проверке автомата и сечения провода, сопротивление помогает сверить электрические данные.
Удельную мощность и пригодность для конкретной среды по этим двум значениям определить нельзя. Расчётные данные не заменяют параметры, указанные на маркировке нагревателя.
Как сверить маркировку с обозначением по ГОСТ
Маркировка старого ТЭН может быть выбита у вывода или на штуцере. Запишите её полностью и сравните с паспортом оборудования или шильдиком: название этой карточки содержит напряжение, мощность и ток, но не все данные для проверки замены ТЭН по образцу.
ГОСТ 13268-88 задаёт ряд диаметров оболочки одиночных ТЭН: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0 и 16,0 мм. Не подбирайте нагреватель только по одному размеру.
- Сверьте маркировку, напряжение и мощность со старым ТЭН или документацией оборудования.
- При отсутствии маркировки зафиксируйте геометрию и параметры места установки.
Какие размеры снять со старого нагревателя
Для подбора нужны диаметр трубки, развёрнутая длина до изгиба и форма после гибки. Габариты после гибки важны для посадки в узел, а развёрнутая длина используется при расчёте мощности.
Зафиксируйте длину холодной зоны и контактного стержня, если они есть. Трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке.
- Измерьте расстояние между концами, высоту и межосевое расстояние параллельных участков.
- Сфотографируйте форму изгиба и крепление.
Как подключать один или несколько ТЭН
Для ТЭН на 380 В при групповом подключении к трёхфазной сети применяют схему «треугольник». ТЭН на 220 В собирают в схему «звезда»: между фазой и нулём звезды будет 220 В.
Для равномерной нагрузки по фазам число элементов выбирают кратным трём. В схеме «звезда» мощность каждой ветви должна быть одинаковой. Схему конкретного подключения сверяйте с документацией оборудования.
Какие данные подготовить для расчёта ТЭН на заказ
ТЭН по размерам подбирают по фактическому образцу или исходным данным. Такие нагреватели встречаются в промышленном и опытном оборудовании: нестандартных ёмкостях, экспериментальных установках и технике с утраченным паспортом. В справочнике указаны типы оборудования, конкретных моделей нет.
- Маркировку старого ТЭН, мощность и напряжение.
- Диаметр трубки, развёрнутую длину или размеры и форму после гибки.
- Среду: воду, воздух без обдува или с обдувом, масло.
- Тип крепления, размеры посадочного места, фото старого ТЭН или оборудования.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному напряжению совместимость не подтвердить. Сверьте маркировку, размеры, форму, крепление и рабочую среду; при подборе для конкретного оборудования используйте фото или образец старого ТЭН.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для расчёта и подбора снимите размеры трубки, развёрнутую длину, форму после гибки, длину холодной зоны и параметры крепления. Также укажите мощность, напряжение и рабочую среду, если они известны.
Можно ли установить этот ТЭН для нагрева воды, воздуха или масла?
Среда для этого товара в названии не указана. Перед установкой сообщите, что нагревается, и уточните соответствие конструкции и материала оболочки условиям работы.
Как проверить старый ТЭН?
Для проверки пробоя один щуп мультиметра приложите к контактному стержню, другой к оболочке. Звуковой сигнал или малое сопротивление в режиме прозвонки либо высокого сопротивления от 2 МОм означают утечку тока на корпус.
Что прислать для расчёта или подбора?
Пришлите маркировку, размеры и форму, мощность, напряжение, рабочую среду и данные крепления. Добавьте модель оборудования или фото старого нагревателя.
Как убедиться, что замена нагревательного элемента выполнена правильно?
Сверьте маркировку и размеры, проверьте посадку и крепление. При проверке мультиметром сигнал или малое сопротивление между контактным стержнем и оболочкой указывают на утечку на корпус.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
