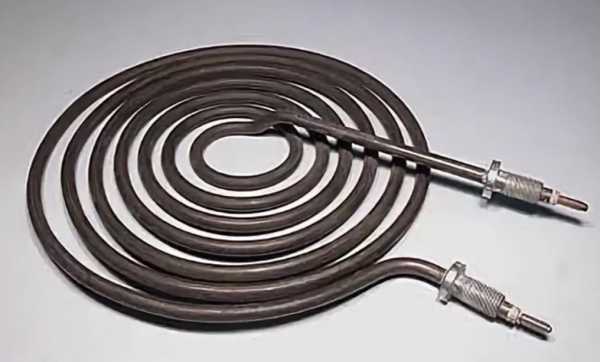

Характеристики
| Назначение | Для парогенератора |
|---|---|
| Мощность | 2 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 9,1 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 24,2 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
2 кВт, 220 В: электрические параметры и крепление
Название фиксирует назначение нагревателя, мощность 2 кВт и напряжение 220 В. Эти параметры определяют электрическое исполнение товара, но не посадку в парогенераторе: штуцер с гайкой или фланец в названии не указаны. При подборе крепление рассматривают отдельно, чтобы оно соответствовало узлу, где будет стоять ТЭН.
Сочетанию 2 кВт и 220 В соответствуют расчётный ток 9,1 А и сопротивление в рабочем режиме 24,2 Ом. Эти данные позволяют сверить исходное электрическое исполнение. Если для парогенератора нужны иные мощность или напряжение, спираль рассчитывают заново, даже когда требуется сохранить внешние размеры.
- Назначение: ТЭН для парогенератора, работающего с водой и образованием пара.
- Параметры товара: 2 кВт, 220 В; расчётные значения для этого сочетания - 9,1 А и 24,2 Ом.
- Крепление по названию не определено: можно выбрать штуцер с гайкой или фланец под посадочное место.
Подберите крепление к узлу парогенератора
Для ТЭН мощностью 2 кВт и напряжением 220 В можно отдельно согласовать детали установки и подключения. Это позволяет задать исполнение для конкретного парогенератора, не меняя исходные параметры товара без пересчёта.
- Вместо неуказанного в названии крепления можно заказать штуцер с гайкой или фланец. Резьбу и размеры соединения выбирают под посадочное место узла.
- Для ТЭН 2 кВт, 220 В контактную часть можно выполнить стержнями с резьбой М4, М5 или М6 и гайками либо проводом в термостойкой изоляции. Длину холодной зоны согласуют для выбранного подключения.
- Материал оболочки для этого водяного тэна можно задать отдельно: медь, AISI 304 или 12Х18Н10Т. Если вода жёсткая либо солёная, в задании можно указать AISI 316 или титан.
- Если вместо 2 кВт и 220 В требуется другая мощность или напряжение, пересчитывают спираль и нагрузку на оболочку с учётом среды.
- Форма и длина в названии ТЭН для парогенератора не обозначены. По заказу доступны прямое и гнутое исполнения, а также встроенный термовыключатель или термостат.
Варианты расчёта для парогенератора
Исходная точка для подбора - ТЭН на 2 кВт и 220 В: ток 9,1 А, рабочее сопротивление 24,2 Ом. Если при той же мощности требуется питание 380 В, расчётный ток будет 5,3 А, а сопротивление спирали - 72,2 Ом. Размеры сохраняются, но спираль пересчитывают для другого напряжения.
Другой вариант на 220 В - мощность 1 кВт. Для него ток составит 4,5 А. При сохранении длины нагрузка на оболочку относительно исполнения 2 кВт изменится в 0,5 раза, поэтому длину проверяют с учётом среды, в которой работает парогенератор.
Если при напряжении 220 В повысить мощность до 3 кВт, ток будет 13,6 А. При прежней длине нагрузка на оболочку станет в 1,5 раза выше относительно исходного ТЭН 2 кВт. Это различие учитывают при согласовании исполнения для нагрева воды.
Материал оболочки также выбирают под условия работы нагревателя. Для воды можно задать медь, AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды - AISI 316 либо титан. Мощность, длину и материал рассматривают совместно, чтобы согласовать исполнение именно для парогенератора.
Как ТЭН размещён в парогенераторе
В парогенераторе для хаммама или бани погружной нагреватель находится в баке с водой, которую доводят до кипения. Примеры оборудования из справочника - Harvia HGX60 и Helo Steam 6 кВт. Это модели парогенераторов, где встречаются такие нагреватели, а не подтверждение совместимости ТЭН 2 кВт, 220 В: соответствие проверяют по креплению и размерам узла.
В промышленном или канальном увлажнителе трубчатый электронагреватель расположен в водяном баке. Один из примеров оборудования - Carel humiSteam x-plus UE005XL0E1. На поверхности ТЭН может накапливаться накипь при жёсткой воде; отказ также возможен при работе без воды из-за сбоя контроля уровня. В гладильной системе ТЭН встроен в бойлер. Например, в Gorenje SGH2200LBC накипь на стенках бойлера может ухудшать теплоотдачу и приводить к перегреву нагревателя.
Для замены ТЭН бойлера или парогенератора важны не только 2 кВт и 220 В, но и способ крепления, материал оболочки и устройство подключения. Эти параметры сверяют с фактическим узлом, поскольку одинаковое назначение не означает одинаковую посадку.
Материал оболочки для нагрева воды
У ТЭН для парогенератора 2 кВт, 220 В материал оболочки названием не установлен. Для воды можно согласовать медь, AISI 304 или 12Х18Н10Т, а для жёсткой либо солёной воды - AISI 316 или титан. Указывайте состав среды и условия работы: они важны для выбора оболочки наряду с мощностью нагревателя. Если требуется титановый ТЭН, это отдельно фиксируют в задании; дистиллированная вода также обозначается как условие эксплуатации.
Данные для заказа ТЭН 2 кВт, 220 В
У этого ТЭН электрические параметры уже заданы названием: 2 кВт и 220 В. Для согласования установки сначала определите крепление - штуцер с гайкой или фланец - и передайте размеры посадочного узла парогенератора.
Если есть маркировка старого нагревателя, укажите её вместе с моделью оборудования или приложите фото. Без маркировки полезны размеры и форма: по ним можно определить, какое исполнение потребуется для вашего узла.
- Укажите крепление: штуцерная резьба или фланец, размеры соединения и межосевое расстояние, если оно предусмотрено.
- Передайте развёрнутую длину либо длину и форму после гибки, а также диаметр трубки.
- Подтвердите мощность 2 кВт и напряжение 220 В; обозначьте рабочую среду, материал оболочки и вариант выводов.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН 2 кВт, 220 В с другой резьбой или фланцем?
Да. Для ТЭН мощностью 2 кВт и напряжением 220 В можно согласовать штуцер с гайкой или фланцевое крепление. Размеры подбирают по посадочному месту парогенератора.
Можно ли изменить выводы у ТЭН 2 кВт, 220 В?
Да. Контактную часть этого исполнения можно выполнить стержнями с резьбой М4, М5 или М6 и гайками либо проводом в термостойкой изоляции. Длину холодной зоны задают с учётом подключения.
Можно ли изменить мощность или напряжение, сохранив размеры?
Для ТЭН 2 кВт, 220 В возможен пересчёт спирали при сохранении размеров. Например, при 2 кВт и 380 В ток составит 5,3 А, сопротивление спирали - 72,2 Ом.
Можно ли изготовить ТЭН 2 кВт, 220 В без маркировки старого?
Да, передайте размеры, форму, диаметр трубки, тип крепления и параметры подключения. Модель оборудования, например Harvia HGX60, поможет обозначить узел, но сама по себе не подтверждает совпадение посадки.
Можно ли использовать ТЭН 2 кВт, 220 В с другой рабочей средой?
В названии указано назначение для парогенератора, но материал оболочки не задан. Для водяного ТЭН можно согласовать медь или нержавеющую сталь; материал выбирают с учётом конкретной среды.
Подойдёт ли ТЭН 2 кВт, 220 В к моей модели оборудования?
По одним параметрам 2 кВт и 220 В совместимость не определить. Такие нагреватели встречаются, например, в Carel humiSteam x-plus UE005XL0E1 и Gorenje SGH2200LBC; исполнение сверяют по размерам и креплению установленного ТЭН.
