Характеристики
| Тип | ТЭН водонагревателя |
|---|---|
| Оборудование | HAIER |
| Модели водонагревателя | ES3OV, ES50V, ES8OV, ES100V |
| Код | 0040400784 |
| Напряжение | 50 В |
Где стоит такой нагреватель
Накопительный водонагреватель (бойлер)
Узел: в баке, через боковой или нижний фланец (48 или 62/64 мм) либо через резьбовую втулку, рядом крепится магниевый анод. Какой ТЭН ставят: мокрый трубчатый (прямой контакт со стенкой трубки и водой) или сухой/керамический в колбе (не касается воды напрямую), материал медь или нержавеющая сталь, резьба под… Почему отказывает: накипь на мокром ТЭНе создаёт теплоизолирующий слой, из-за которого спираль внутри перегревается и прогорает; истощение или отсутствие магниевого анода ведёт к электрохимической коррозии… Модели: Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro.
Проточный водонагреватель
Узел: небольшая цилиндрическая камера нагрева внутри корпуса, сразу на пути потока. Какой ТЭН ставят: мокрый, медный или из нержавеющей стали, обязательна встроенная термозащита (биметаллический термостат) от перегрева при остановке потока; мощность 3,5-5,5 кВт в бытовых… Почему отказывает: накипь образуется быстрее из-за высокой температуры нагрева при малом объёме воды в камере; работа при слабом напоре или перекрытом кране приводит к перегреву ТЭНа без достаточного… Модели: Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27, Stiebel Eltron EIL 4 Plus.
Что происходит с ТЭНом HAIER внутри бака

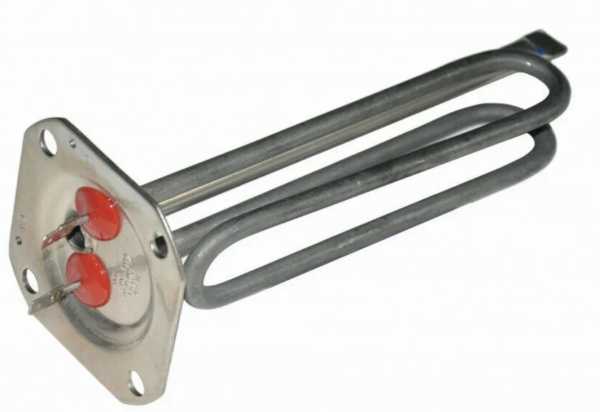

ТЭН водонагревателя HAIER 0040400784 мощностью 2000 Вт указан для ES3OV, ES50V, ES8OV и ES100V. В накопительном водонагревателе нагреватель находится внутри бака и передаёт тепло воде. В зависимости от конструкции узел может вводиться через фланец или резьбовую втулку; рядом обычно крепится магниевый анод. В названии этого ТЭНа тип крепления не обозначен, поэтому сверять нужно именно установленную деталь, а не предполагать, что у всех перечисленных моделей одинаковый узел. При замене водяного тэна сопоставляют мощность 2000 Вт, форму трубки, длину и способ присоединения.
На мокром ТЭНе накипь образует теплоизолирующий слой: внутренняя спираль перегревается и может перегореть. Если магниевый анод истощён или отсутствует, возрастает риск электрохимической коррозии трубки. Это важно учитывать при обслуживании бака вместе с заменой ТЭНа 0040400784: новый нагреватель сам по себе не устраняет причину, связанную с накипью или состоянием анода. Перед включением бак заполняют водой, чтобы нагревательная часть не работала непогружённой.
Как заменить нагреватель на HAIER ES3OV или ES50V
Для замены ТЭНа HAIER мощностью 2000 Вт сначала зафиксируйте исполнение старого узла: в обозначении 0040400784 указаны модели водонагревателя, но не размеры и не тип присоединения.
- Отключите водонагреватель от электропитания и дождитесь остывания узла. Перед работой убедитесь, что оборудование обесточено.
- Слейте воду способом, предусмотренным для конструкции бака, и снимите старый нагреватель. При демонтаже не используйте выводы или трубку как рычаг.
- Сверьте маркировку детали с обозначением 0040400784 и проверьте мощность 2000 Вт. Запишите модель водонагревателя: ES3OV, ES50V, ES8OV или ES100V.
- Измерьте нагревательную часть: зафиксируйте форму, длину и диаметр трубки. Отдельно определите, стоит ли узел на штуцере с гайкой или на фланце, и запишите присоединительные размеры.
- Подберите замену по мощности, геометрии, креплению и выводам. Если маркировка и фактическое исполнение отличаются, передайте данные старого ТЭНа для согласования.
- Установите выбранную деталь, восстановите соединения и заполните бак водой. Включайте нагрев после заполнения и вытеснения воздуха, затем проверьте соединение на отсутствие протечки.
Как изменить крепление и исполнение ТЭНа 2000 Вт
Для ТЭНа HAIER с кодом 0040400784 заданы мощность 2000 Вт и модели ES3OV, ES50V, ES8OV, ES100V. Остальные параметры можно согласовать под конкретный бак и подключение.
- Крепление: в обозначении 0040400784 тип присоединения не приведён → можем выполнить его под фактический узел водонагревателя: штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Также доступно крепление на фланце. При заказе укажите требуемый вариант и размеры присоединительной части.
- Выводы: тип контактной части штатного ТЭНа HAIER в названии не указан → для исполнения на 2000 Вт можем сделать стержень с резьбой М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции. Выбор зависит от того, как подключается узел в вашем водонагревателе.
- Оболочка: материал трубки в описании 0040400784 не указан → для воды можем изготовить ТЭН с оболочкой из меди, нержавеющей стали AISI 304 или 12Х18Н10Т. Для жёсткой или солёной воды предусмотрены AISI 316 или титан; материал выбирают с учётом состава рабочей среды.
- Мощность и напряжение: каталожное название фиксирует мощность 2000 Вт, но не указывает напряжение; в параметрах исполнения этой позиции также приведено 50 В → по заказу можно задать напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В и мощность от 100 Вт. При сохранении габаритов изменение мощности меняет удельную нагрузку на оболочку, поэтому её пересчитываем под воду и выбранное исполнение.
- Форма и длина: форма трубки для ES3OV, ES50V, ES8OV и ES100V в названии не задана → можем изготовить прямой, U-, W- или M-образный, Г-образный ТЭН, скрепку, кольцо, спираль или оребрённый вариант. Для согласования формы нужны длина, радиус гиба и межосевое расстояние старой детали либо эскиз.
- Дополнительная комплектация: встроенный термовыключатель или термостат для 0040400784 в названии не указаны → по заказу можем добавить один из этих элементов и согласовать его вместе с мощностью, креплением и выводами.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в напольных паровых стерилизаторах для ЛПУ и лабораторий: вода превращается в насыщенный пар под давлением для обработки инструментов, лабораторной посуды и питательных сред. Настольные автоклавы используют для стерилизации стоматологического, косметологического и ЛОР-инструментария; в них воду часто дистиллируют или деминерализуют. Эти задачи отличаются от нагрева воды в баке HAIER с ТЭНом 2000 Вт.
Подобные нагреватели устанавливают в теплоаккумуляторы и буферные ёмкости для электрического догрева воды-теплоносителя. В аквариумах они поддерживают температуру пресной или морской воды, а в проточных водонагревателях греют воду во время прохождения через прибор. В промышленных чиллерах и холодильных машинах нагреватель защищает испаритель и бак теплоносителя от замерзания при простое. В оборудовании этих типов встречаются Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27 и Stiebel Eltron EIL 4 Plus; это примеры моделей оборудования, а не обозначения совместимости с ТЭНом 0040400784.
Что прислать для подбора замены 0040400784
Для согласования исполнения ТЭНа HAIER мощностью 2000 Вт передайте данные о водонагревателе и старой детали.
- Модель оборудования: ES3OV, ES50V, ES8OV или ES100V. Если обозначение не читается, приложите фото таблички водонагревателя.
- Маркировку со старого нагревателя, если она сохранилась, и указанные на нём мощность и напряжение.
- Фото ТЭНа целиком и отдельно крупно трубку, выводы и место крепления. По ним можно сопоставить форму нагревателя и присоединительный узел.
- Размеры старой детали: развёрнутую длину или длину после гибки, диаметр трубки, размеры штуцера или фланца и межосевое расстояние, если оно есть.
- Короткое описание требуемого исполнения: материал оболочки, тип крепления и выводов, форма или необходимость термовыключателя либо термостата.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Вопросы
Можно ли изменить резьбу штуцера или крепление ТЭНа HAIER?
Да. Для ТЭНа 0040400784 мощностью 2000 Вт можно согласовать штуцер с гайкой с нужной резьбой или фланцевое крепление. В названии для ES3OV, ES50V, ES8OV и ES100V тип соединения не указан.
Можно ли изменить выводы или контактный стержень?
Для ТЭНа HAIER 2000 Вт можно выбрать исполнение с контактным стержнем М4, М5 или М6 и гайками либо с проводом в термостойкой изоляции. Укажите требуемый вариант для детали 0040400784.
Можно ли задать другое напряжение или мощность при прежних размерах?
Да, для исполнения ТЭНа HAIER можно согласовать другие мощность и напряжение. При сохранении размеров пересчитываем удельную нагрузку на оболочку под среду; исходная мощность по названию составляет 2000 Вт.
Можно ли сделать замену без маркировки старого ТЭНа?
Да. Для подбора ТЭНа мощностью 2000 Вт сообщите модель HAIER, приложите фото детали и укажите размеры, крепление и выводы. Одного обозначения ES50V недостаточно, чтобы определить геометрию старого узла.
Можно ли применять ТЭН 0040400784 не в воде?
В названии ТЭН HAIER мощностью 2000 Вт указан для водонагревателей. Для другой среды нужно отдельно согласовать оболочку, мощность и геометрию, а не переносить параметры исполнения для ES3OV или ES100V без проверки.
Подойдёт ли этот ТЭН к моему водонагревателю?
В названии 0040400784 приведены HAIER ES3OV, ES50V, ES8OV и ES100V. Для другого оборудования или отличающегося узла сверяют крепление и размеры; в справочнике также есть модели бойлеров Ariston Pro1 R Thermo 80 VTS/VTD и Thermex Nika 80-V SafeDry, но это не подтверждает их совместимость с данным ТЭНом.
