Характеристики
| Маркировка | 145 В13/2,2-0-220 |
|---|---|
| Развёрнутая длина | 1450 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 13 мм |
| Мощность | 2,2 кВт |
| Напряжение | 220 В |
| Код среды | O: движущийся воздух |
| Форма по эскизу | Ф7 |
| Радиус гиба | R38,5 |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1320 мм |
|---|---|
| Расчётный ток | 10 А |
| Расчётное сопротивление в рабочем режиме | 22 Ом |
| Удельная поверхностная мощность (по активной длине) | 4,08 Вт/см² |
| Предел удельной мощности для движущегося воздуха по ГОСТ 13268-88 | 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая или нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Схема подключения зависит от сети
Один ТЭН подключают с учётом его номинального напряжения и схемы аппарата. Для группы ТЭНов на 220 В в сети 380/220 В используют звезду: между каждой фазой и нулём звезды должно быть 220 В.
В звезде мощность ветвей должна быть одинаковой, иначе нагрузка по фазам будет неравномерной. ТЭНы на 380 В соединяют треугольником; для равномерной нагрузки число элементов выбирают кратным трём.
- Для звезды проверьте одинаковую мощность каждой ветви.
- Перед подключением сопоставьте напряжение ТЭНа со схемой сети.
Что показывают расчётные значения
Активная длина составляет 1320 мм. Расчётный ток 10 А и сопротивление в рабочем режиме 22 Ом помогают проверить электрические параметры при подборе защиты и проводов.
Удельная поверхностная мощность по активной длине равна 4,08 Вт/см². Для движущегося воздуха ГОСТ 13268-88 задаёт предел 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха. Без этих условий нельзя оценить режим только по одному значению.
- Уточните скорость и температуру воздуха в рабочей зоне.
- Сопоставьте расчётный ток с выбранной защитой и сечением провода.
Как не допустить раннего перегорания
До установки проверьте, соответствует ли среда коду O: это движущийся воздух. Учитывайте условия обдува: для них задан диапазон удельной мощности, зависящий от скорости и температуры.
При замене нагревательного элемента сверяйте размеры и форму, чтобы он правильно располагался в узле. Для изогнутого ТЭН важны развёрнутая длина и габариты после гибки: первая используется в расчёте мощности, вторые нужны для посадки.
- Не подменяйте проверку условий работы совпадением только по мощности и напряжению.
- Сверьте форму изгиба и размеры посадочного места со старым элементом.
Материал оболочки сверяют со средой
Материал оболочки для этого ТЭН в названии и маркировке не указан, поэтому перед заменой его нужно уточнить по паспорту или у поставщика.
Материал важен при подборе под рабочую среду. Для другого применения нельзя считать оболочку подходящей без проверки условий эксплуатации.
- Сверьте код среды старого ТЭН с условиями в узле.
- Уточните материал оболочки, если среда отличается от движущегося воздуха.
Читаем маркировку по частям

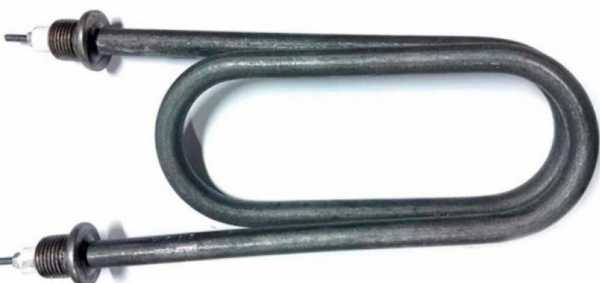

В обозначении 145 В13/2,2-0-220 указаны развёрнутая длина 1450 мм, диаметр оболочки 13 мм, мощность 2,2 кВт и напряжение 220 В. Код B означает длину контактного стержня в заделке 65 мм.
Код O обозначает движущийся воздух. Форма по эскизу обозначена Ф7, радиус гиба - R38,5. Эти значения помогают сверить трубчатый электронагреватель перед заменой.
- Сопоставьте каждую часть маркировки с паспортом или обозначением старого ТЭН.
- Если маркировки нет, подготовьте размеры и сведения об условиях работы.
Что подготовить для подбора по старому ТЭН
ТЭН по размерам подбирают по фактическим параметрам старого элемента и узла. ТЭН на заказ можно рассматривать, если требуется повторить форму или размеры; по заказу возможно изготовление по чертежу заказчика.
В справочных данных приведены автономные низковольтные системы для спецтехники, передвижных установок и маломерных судов. Это примеры оборудования с низковольтным питанием, а не подтверждение совместимости данного ТЭН.
- Пришлите маркировку со старого ТЭН, если она сохранилась.
- Укажите развёрнутую длину или длину и форму после гибки, диаметр трубки, мощность и напряжение.
- Опишите среду: вода, неподвижный воздух, воздух с обдувом или масло.
- Сообщите тип крепления, межосевое расстояние, модель оборудования или приложите фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию оборудования совместимость не определить. Сравните маркировку, размеры, форму, напряжение и мощность старого ТЭН; в справочнике приведены автономные низковольтные системы, но это не модели для подтверждения совместимости с данным изделием.
Можно ли подобрать ТЭН по старому образцу без маркировки?
Да, для подбора нужны размеры трубки, длина и форма после гибки, мощность, напряжение, среда и тип крепления. Фото старого элемента или узла также поможет уточнить параметры.
Можно ли поставить этот ТЭН в воду, неподвижный воздух или масло?
В маркировке указан код O: движущийся воздух. Для другой среды пригодность не подтверждена; до замены уточните код среды и материал оболочки.
Как проверить старый ТЭН перед заменой?
Сверьте маркировку и размеры, осмотрите форму и крепление. В холодном состоянии сопротивление изоляции должно быть не менее 0,5 МОм; при заводской приёмо-сдаточной проверке указывается не менее 50 МОм.
Что прислать для расчёта?
Передайте маркировку, размеры и форму, диаметр трубки, мощность, напряжение и сведения о рабочей среде. Добавьте тип крепления, межосевое расстояние, модель оборудования или фото старого элемента.
Как проверить ТЭН перед заменой, если маркировка сохранилась?
Сопоставьте обозначение с параметрами узла: развёрнутой длиной 1450 мм, диаметром 13 мм, мощностью 2,2 кВт и напряжением 220 В для этой модели. Дополнительно проверьте код среды, форму Ф7 и радиус гиба R38,5.
