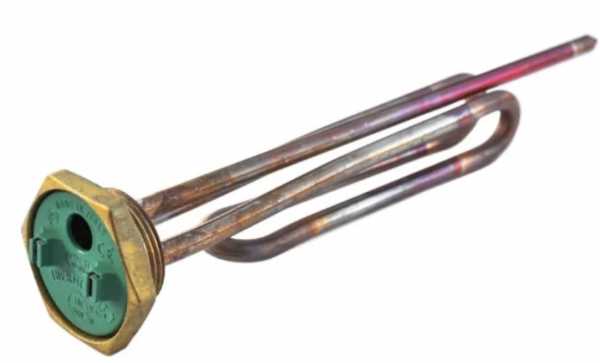

Характеристики
| Маркировка | RCT TW3 PA |
|---|---|
| Оборудование | Водонагреватель |
| Марка оборудования | Ariston (Аристон) |
| Артикул | 182296 |
| Мощность | 2 кВт |
Где стоит такой нагреватель
Накопительный водонагреватель (бойлер)
Узел: в баке, через боковой или нижний фланец (48 или 62/64 мм) либо через резьбовую втулку, рядом крепится магниевый анод. Какой ТЭН ставят: мокрый трубчатый (прямой контакт со стенкой трубки и водой) или сухой/керамический в колбе (не касается воды напрямую), материал медь или нержавеющая сталь, резьба под… Почему отказывает: накипь на мокром ТЭНе создаёт теплоизолирующий слой, из-за которого спираль внутри перегревается и прогорает; истощение или отсутствие магниевого анода ведёт к электрохимической коррозии… Модели: Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro.
Проточный водонагреватель
Узел: небольшая цилиндрическая камера нагрева внутри корпуса, сразу на пути потока. Какой ТЭН ставят: мокрый, медный или из нержавеющей стали, обязательна встроенная термозащита (биметаллический термостат) от перегрева при остановке потока; мощность 3,5-5,5 кВт в бытовых… Почему отказывает: накипь образуется быстрее из-за высокой температуры нагрева при малом объёме воды в камере; работа при слабом напоре или перекрытом кране приводит к перегреву ТЭНа без достаточного… Модели: Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27, Stiebel Eltron EIL 4 Plus.
Как читать маркировку RCT TW3 PA
Обозначение RCT TW3 PA, мощность 2000W и артикул 182296 помогают идентифицировать эту позицию для водонагревателя Ariston. В названии также указано назначение детали, но нет её длины, диаметра трубки, формы, конструкции крепления, материала оболочки и напряжения. Эти параметры нельзя достоверно получить из букв и цифр маркировки.
Полной расшифровки обозначения RCT TW3 PA по правилам маркировки нет, поэтому приписывать этому изделию конкретную среду или трактовать остальные символы таким способом нельзя.
При подборе трубчатого электронагревателя сверяйте код RCT TW3 PA и артикул 182296 с маркировкой снятой детали, а затем проверяйте её конструкцию и размеры. Запрос «тэн для воды» может привести к нагревателям разных форм и креплений: совпадения назначения и мощности 2000W недостаточно для подтверждения замены.
Как заменить ТЭН 2000W в водонагревателе
Для замены RCT TW3 PA сначала сопоставьте снятый элемент с данными заказа: в названии этой позиции указаны мощность 2000W и водонагреватель Ariston, но не габариты и крепление.
- Перед демонтажом отключите водонагреватель от электропитания и подготовьте оборудование к работам по его инструкции.
- Снимите старый элемент предусмотренным для конкретного водонагревателя способом. Не используйте выводы RCT TW3 PA как точки приложения усилия.
- Сверьте маркировку снятой детали с обозначением RCT TW3 PA и артикулом 182296. Запишите указанную на ней мощность и напряжение, а также форму и размеры трубки, крепление и расположение выводов.
- Сопоставьте снятый нагреватель с заменой по посадочным размерам и способу крепления. Мощность 2000W указана для этой позиции, а напряжение и размеры по каталожному названию не подтверждены.
- Установите подобранный элемент и восстановите соединения с учётом конструкции водонагревателя. Исполнение выводов и крепления должно соответствовать узлу, в котором стоит ТЭН.
- Перед включением убедитесь, что монтаж завершён и водонагреватель подготовлен к работе согласно его документации. Если заказанная деталь отличается от старой по форме или креплению, сначала уточните подбор.
Как изменить исполнение относительно RCT TW3 PA
В каталоге для RCT TW3 PA указаны мощность 2000W и назначение для водонагревателя Ariston; остальные конструктивные параметры не приведены. По заказу можем сделать трубчатый электронагреватель с согласованными характеристиками, не считая их параметрами артикула 182296.
- Мощность и напряжение: для RCT TW3 PA указано 2000W, напряжение не названо → по заказу делаем нагреватели мощностью от 100 Вт и на 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если требуется другая мощность при габаритах этой позиции, рассчитываем удельную нагрузку оболочки с учётом рабочей среды.
- Крепление: в названии RCT TW3 PA тип соединения с водонагревателем не указан → для заказного нагревателя подбираем штуцер с гайкой или фланец под заданный узел. Варианты резьбы штуцера: метрическая М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубная G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
- Выводы: каталожное название не уточняет способ подключения RCT TW3 PA → для заказного исполнения делаем контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
- Материал оболочки: для детали с артикулом 182296 он не указан → при заказе ТЭН для воды можем использовать медь, нержавеющую сталь AISI 304 или 12Х18Н10Т. Для заданной жёсткой или солёной воды доступны исполнения из AISI 316 или титана.
- Форма и дополнительная защита: форма RCT TW3 PA в названии не раскрыта → для нового ТЭН выполняем прямое, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль, оребрённый вариант либо форму по эскизу; дополнительно можем поставить встроенный термовыключатель или термостат.
Где применяют похожие водяные нагреватели
Подобные трубчатые ТЭН ставят в накопительные водонагреватели, где нагревается вода в баке, и в проточные приборы, где вода проходит через камеру нагрева. Для сравнения оборудования в справочнике указаны Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro; среди проточных моделей названы Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27 и Stiebel Eltron EIL 4 Plus. Эти примеры помогают определить тип оборудования, но не подтверждают совместимость перечисленных моделей с RCT TW3 PA мощностью 2000W.
Подобные ТЭН также применяют в электропарогенераторах для технологического пара, стиральных машинах для нагрева воды в баке, кормозапарниках и электрических пищеварочных котлах для тепловой обработки кормов. В настольных автоклавах и автоклавах-деструкторах медицинских отходов нагрев воды используется для получения пара. Режим и конструкция узла там отличаются от водонагревателя Ariston, указанного в названии RCT TW3 PA. Поэтому обозначение «водяной тэн» описывает среду, но не доказывает, что деталь 182296 подходит для любого из этих устройств.
В накопительном водонагревателе мокрый нагреватель соприкасается с водой. Накипь на оболочке ухудшает теплоотвод, из-за чего спираль внутри может перегреться и прогореть. Магниевый анод для бойлера принимает на себя электрохимическую реакцию; при его истощении или отсутствии повышается риск коррозии трубки. Для RCT TW3 PA каталожное название не раскрывает конструкцию оболочки и наличие анода, поэтому эти особенности нельзя считать известными характеристиками изделия.
Что прислать для подбора замены 182296
Чтобы подобрать замену вместо RCT TW3 PA, передайте данные о водонагревателе и снятом нагревателе. Мощность этой позиции обозначена как 2000W, но для сравнения посадки и подключения нужны и другие параметры.
- Модель водонагревателя Ariston и фотографию его шильдика.
- Фотографии старого ТЭН целиком, маркировки и места установки.
- Мощность и напряжение, указанные на старой детали. Для RCT TW3 PA в названии приведено 2000W, напряжение не указано.
- Длину и диаметр трубки, её форму, конструкцию крепления и расположение выводов.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Вопросы
Можно ли сделать замену RCT TW3 PA с другой резьбой или креплением?
Для замены детали мощностью 2000W можем изготовить штуцер с гайкой или фланец под заданный узел. Тип крепления самого RCT TW3 PA в каталожном названии не указан, поэтому его сверяют со снятым элементом.
Можно ли изменить выводы или длину контактного стержня?
Для заказного ТЭН вместо RCT TW3 PA доступны контактные стержни с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. В названии детали на 2000W тип выводов и длина стержня не приведены.
Можно ли заказать другую мощность или напряжение при тех же размерах?
Для замены RCT TW3 PA можем рассмотреть другую мощность и напряжение, но для артикула 182296 подтверждена только мощность 2000W. При сохранении габаритов рассчитываем удельную нагрузку оболочки с учётом среды; напряжение исходного элемента нужно уточнить.
Можно ли изготовить замену по образцу, если маркировки нет?
Да, для подбора вместо RCT TW3 PA можно передать старую деталь, фотографии и её размеры. Мощность 2000W из названия артикула 182296 не определяет форму, крепление и напряжение.
Можно ли использовать RCT TW3 PA в другой среде?
В названии RCT TW3 PA указано применение для водонагревателя, но не приведены материал оболочки и полная расшифровка маркировки. Для другой среды нужно подобрать отдельное исполнение; обозначение буквы P не подтверждает пригодность этого ТЭН.
Подойдёт ли ТЭН RCT TW3 PA 2000W к моей модели водонагревателя?
По названию известны мощность 2000W и назначение для водонагревателя Ariston, но не размеры и крепление. В справочнике есть Ariston Pro1 R Thermo 80 VTS/VTD и Thermex Nika 80-V SafeDry; их упоминание не подтверждает совместимость с артикулом 182296.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
