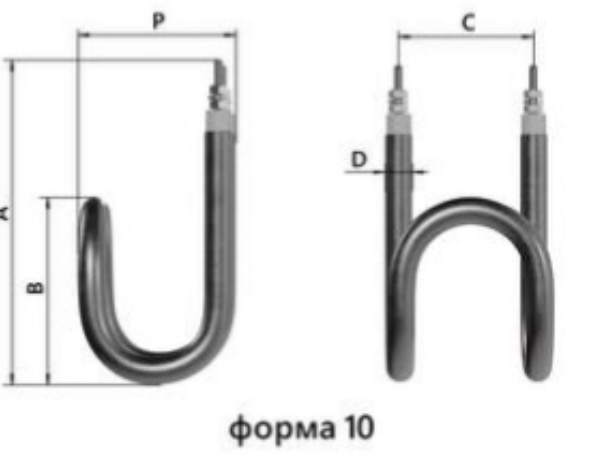

ТЭН, Форма 10 без штуцера Среда этиленгликоль

Характеристики

Где стоит такой нагреватель

ТЭН формы 10 в узле пресс-формы

Для пресс-форм литья пластика и металла в справочнике описано размещение нагревателя в канале тела формы или литейной формы. Это тип оборудования, а не подтверждение того, что ТЭН формы 10 без штуцера подходит к конкретной пресс-форме. В каталожном названии этого изделия указана среда этиленгликоль, тогда как размеры канала, способ контакта с узлом и рабочие электрические параметры не приведены.

В описаниях оборудования встречаются угловые ТЭНУ: у них цилиндрическая оболочка из нержавеющей стали, а нагревательный элемент соединён с токопроводом через кубическую втулку 12х12х12 мм. Это исполнение нельзя приписывать данному ТЭН: форма 10 и отсутствие штуцера не сообщают материал оболочки и конструкцию выводов. Для замены сопоставляют фактическую геометрию, посадку и электрические характеристики.

• В справочных данных по пресс-формам указано, что превышение удельной мощности относительно рабочей температуры может привести к отказу элемента. Мощность ТЭН формы 10 в каталожном названии не задана, поэтому её требуется выяснить до подбора.
• При обслуживании пресс-форм возможны механические повреждения нагревателя. Для ТЭН формы 10 при осмотре снятого элемента сопоставьте состояние изгиба, оболочки и контактной части с требованиями посадочного узла.
• У описанных угловых ТЭНУ есть необогреваемые участки у торцов. Для изделия формы 10 длина и расположение таких участков не указаны, поэтому эти данные нельзя переносить на него без проверки.

Как заменить ТЭН формы 10 без штуцера

Для замены в системе с этиленгликолем сначала определите параметры снятого элемента, затем сопоставьте их с требуемым исполнением ТЭН формы 10 без штуцера. Каталожное название не задаёт мощность, напряжение и размеры. Если нагреватели работают группой от трёхфазной сети, до установки также выясните схему соединения и распределение нагрузки.

1. Обесточьте оборудование и подготовьте узел к обслуживанию по документации установки. Учитывайте, что в карточке указана среда этиленгликоль.
2. Считайте маркировку со старого ТЭН, если она сохранилась, и отдельно запишите его мощность и напряжение. У этих параметров нет значений в названии нового изделия.
3. Сопоставьте форму 10 с геометрией снятого элемента: запишите развёрнутую длину, диаметр трубки, изгибы и габариты после гибки. Исполнение без штуцера не определяет остальные размеры.
4. Сверьте конструкцию посадочного места и способ фиксации. Уточните, требуется ли оставить вариант без штуцера или узел предусматривает другое крепление.
5. Подберите мощность и напряжение под оборудование и среду. Если группа подключается по схеме «звезда», у трёх ветвей должна быть одинаковая мощность.
6. После монтажа оцените работу ТЭН формы 10 по регламенту оборудования, включая соответствие подключения заданной схеме и параметрам узла.

Какие параметры ТЭН формы 10 можно изменить

В карточке зафиксированы форма 10, исполнение без штуцера и этиленгликолевая среда. По заказу меняем остальные параметры в пределах доступных исполнений. Для подключения группы к трёхфазной сети отдельно согласуем мощность ветвей: при схеме «звезда» она должна быть одинаковой.

• В исходном названии штуцера нет → по заказу делаем крепление со штуцером и гайкой либо на фланце. Для штуцерного исполнения выбирают метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
• Тип выводов для ТЭН формы 10 не задан → по заказу выполняем контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
• Материал оболочки в карточке не указан → по заказу применяем чёрную сталь, нержавеющую или жаропрочную сталь, медь либо титан. Для подходящего исполнения можно предусмотреть покрытие цинком или фторопластом.
• Мощность и напряжение для этой формы не указаны → по заказу выбираем мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для выбранной среды отдельно рассчитываем удельную нагрузку на оболочку.
• Форма 10 указана, но длина и изгибы не описаны → по заказу изготавливаем прямое, U-, W-, M- или Г-образное исполнение, «скрепку», кольцо, спираль, оребрённый вариант или форму по эскизу. Согласуем развёрнутую длину, радиус гиба и межосевое расстояние.
• Для исполнения формы 10 по заказу можно добавить встроенный термовыключатель или термостат.

Где применяют подобные трубчатые нагреватели

Подобные трубчатые ТЭН применяют в паяльных ваннах для группового лужения проводников, кабельных наконечников и плат в расплавленном припое. В битумоплавильных установках и битумоварочных котлах ими разогревают битум и битумно-полимерные мастики. В нефтегазовом оборудовании нагреватели используют для подогрева нефти и вязких нефтепродуктов в путевых подогревателях и резервуарах.

Такой тип нагревателя также ставят в парафиновые ванны для разогрева косметического парафина, профессиональные фритюрницы для нагрева масла или жира и масляные радиаторы, где минеральное масло передаёт тепло корпусу. В справочнике по пресс-формам приведены Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм, Патронный ТЭН (общий тип) и патент RU2630119C2 «Подогрев пресс-формы». Эти примеры описывают оборудование и варианты нагревателей, а не подтверждают установку в нём ТЭН формы 10 без штуцера. Для товара в карточке указана среда этиленгликоль.

Что сообщить для подбора ТЭН формы 10

Для подбора ТЭН формы 10 без штуцера для этиленгликоля укажите модель оборудования и приложите фото старого элемента и места установки. Сообщите маркировку, если она есть, мощность, напряжение, диаметр трубки, форму, развёрнутую длину или длину после гибки и способ крепления. Если маркировка не читается, этих сведений достаточно, чтобы обсудить тэн по размерам, изготовление трубчатого электронагревателя на заказ и замену ТЭН по образцу. Для оценки совместимости с брендом нужны данные о посадке и электрическом подключении, а не только название оборудования.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
