ТЭН скрепка 220 В, 3000 Вт

Характеристики

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

ТЭН скрепка 3000 Вт: что проверить в размерах

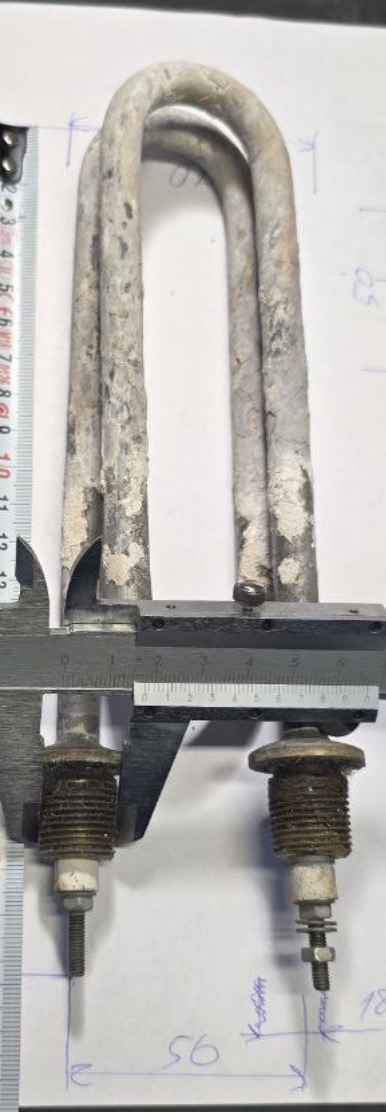

Форма скрепка описывает изгиб нагревателя, но не задаёт его точную геометрию. У двух ТЭН одинаковой формы могут отличаться развёрнутая длина, расстояния между прямыми участками, радиусы изгибов и положение крепления. Для замены элемента мощностью 3000 Вт на 220 В эти размеры нужно сверить отдельно: иначе нагреватель может не совпасть с посадочным местом, даже если электрические параметры совпадают.

Для исполнения из названия расчётный ток составляет 13,6 А, расчётное сопротивление в рабочем режиме - 16,1 Ом. Эти величины относятся к сочетанию 3000 Вт и 220 В. Сопоставьте их с данными старого элемента: если его маркировка отличается, сообщите это при заказе. Совпадение формы скрепка само по себе не подтверждает, что новый трубчатый электронагреватель повторяет старый по электрическим параметрам и габаритам.

• Форма: скрепка. Зафиксируйте контур после гибки и расположение прямых участков относительно крепления.
• Электрические параметры: 3000 Вт, 220 В; расчётные ток и сопротивление - 13,6 А и 16,1 Ом.
• Габариты: развёрнутая длина, диаметр трубки и расстояние между участками, если оно влияет на установку.

Какие исполнения можно задать для ТЭН скрепка

В названии указаны только форма скрепка, 3000 Вт и 220 В. Остальные параметры можно определить отдельно, чтобы тэн на заказ соответствовал габаритам и подключению старого элемента.

• Крепление у ТЭН скрепка 3000 Вт в названии не задано → по заказу выполняем штуцер с гайкой или фланец. Укажите, как нагреватель закреплён и какое место занимает крепёж относительно изгибов скрепки.
• Для исполнения 3000 Вт, 220 В тип электрического вывода не обозначен → можно задать резьбовой контактный стержень с гайкой или провод в термостойкой изоляции. Укажите требуемую длину участка от оболочки до места подключения.
• Материал оболочки ТЭН скрепка в названии не обозначен → по заказу доступны чёрная сталь, нержавеющая сталь или медь. Также можно запросить указанные в вариантах исполнения другие материалы и покрытия: цинк или фторопласт.
• В названии заданы 3000 Вт и 220 В → можно указать другие мощность и напряжение. Если размеры скрепки сохраняются, нагрузку на оболочку проверяем с учётом рабочей среды.
• Форма задана как скрепка → по заказу можно выполнить другую форму или повторить контур по эскизу. Для конкретного ТЭН важно обозначить длину, радиусы изгибов и расстояние между прямыми участками.
• Для ТЭН скрепка мощностью 3000 Вт можно дополнительно задать встроенный термовыключатель или термостат.

Расчётные варианты вместо 3000 Вт на 220 В

Исходное исполнение по названию - 3000 Вт на 220 В. Для него расчётный ток равен 13,6 А, расчётное сопротивление в рабочем режиме - 16,1 Ом. Эти значения служат точкой сравнения для трёх рассчитанных вариантов. Во всех случаях заказчику важно сообщить не только желаемую мощность или напряжение, но и подтвердить габариты скрепки и рабочую среду.

Если нужна мощность 4,5 кВт при напряжении 220 В, расчётный ток составит 20,5 А. По отношению к исходным 3000 Вт мощность увеличивается в 1,5 раза. При той же длине нагрузка на оболочку также изменится в 1,5 раза, поэтому длину нужно проверить применительно к среде. Это не просто замена электрической маркировки: сохранение прежней геометрии скрепки требует оценки изменившейся нагрузки. Если требуются 4,5 кВт, укажите это вместе с тем, что рассматривается длина прежнего элемента.

Другой расчётный вариант сохраняет мощность 3 кВт, но меняет напряжение с 220 В на 380 В. Ток составит 7,9 А, сопротивление спирали - 48,1 Ом; размеры остаются прежними, а спираль пересчитывается. Значит, внешняя геометрия скрепки может остаться неизменной, но внутреннее электрическое исполнение уже будет другим. При заказе нужно явно указать 380 В, поскольку в названии исходного ТЭН указаны 220 В. Если такие элементы собираются в групповую трёхфазную систему, для ТЭН на 380 В в исходных данных указана схема треугольник.

Для мощности 1,5 кВт на 220 В расчётный ток равен 6,8 А. Это половина мощности исходного исполнения 3000 Вт; при той же длине нагрузка на оболочку изменится в 0,5 раза. Однако уменьшение мощности не отменяет проверки длины под рабочую среду. Заказчик может сохранить контур скрепки, но перед выбором нужно сопоставить изменённую мощность с условиями, в которых будет работать нагреватель.

Расчёты показывают последствия каждого изменения относительно ТЭН 3000 Вт, 220 В: для 4,5 кВт на 220 В ток составит 20,5 А, а нагрузка на оболочку при той же длине изменится в 1,5 раза; для 3 кВт на 380 В ток будет 7,9 А, сопротивление спирали - 48,1 Ом, спираль пересчитывается; для 1,5 кВт на 220 В ток составит 6,8 А, а нагрузка изменится в 0,5 раза. В вариантах с другой мощностью длину оценивают под среду, а при переходе на 380 В задают новый расчёт спирали. Так можно определить, какие параметры оставить от исходной скрепки, а какие пересчитать.

Эскиз для повторения ТЭН скрепка

Для ТЭН скрепка 3000 Вт на 220 В на эскизе покажите контур после гибки, развёрнутую длину, диаметр трубки и расстояния между прямыми участками; отметьте положение крепления относительно изгибов. Если задаются другие электрические параметры, внесите их отдельно: для 3 кВт на 380 В нужна спираль с другими расчётными параметрами, а для 4,5 кВт на 220 В меняются ток и нагрузка на оболочку. Добавьте сведения о выводах и рабочей среде, чтобы эскиз описывал нужное исполнение, а не только форму скрепка.

Что сообщить для ТЭН 3000 Вт, 220 В

Для замены скрепки мощностью 3000 Вт на 220 В подготовьте данные самого старого нагревателя и места его установки. В заявке разделите параметры, которые нужно повторить, и отличия нового исполнения: например, другую мощность, напряжение, способ подключения или крепление.

• Маркировку и электрические данные старого ТЭН: сравните их с 3000 Вт и 220 В, указанными для этого изделия.
• Развёрнутую длину, форму после гибки, диаметр трубки и расстояния между участками скрепки.
• Конструкцию узла установки: как фиксируется нагреватель, где расположен крепёж и какое расстояние между его осями необходимо сохранить.
• Рабочую среду: вода, неподвижный воздух, воздух с обдувом или масло; эти сведения нужны для проверки длины при выбранной мощности.
• Требуемое исполнение выводов и расстояние от оболочки до точки подключения.
• Модель оборудования или фотографию старого ТЭН вместе с местом установки, если по ним нужно уточнить расположение изгибов и крепления.
