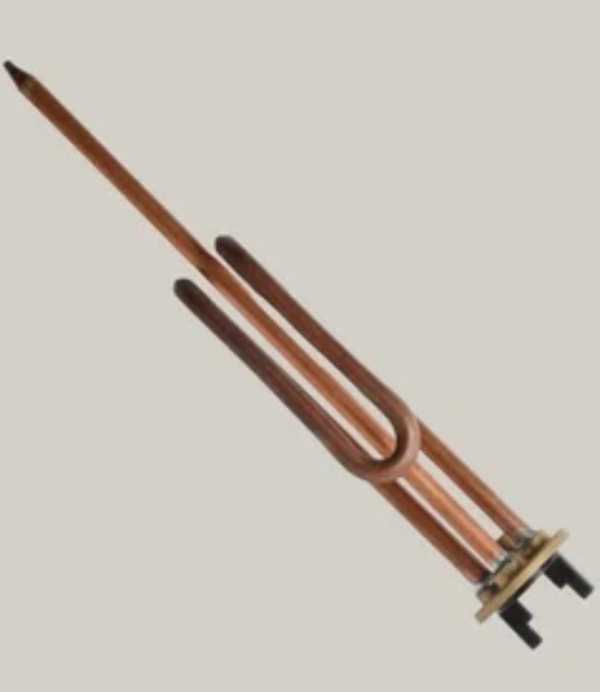

Характеристики
| Тип | RCF |
|---|---|
| Материал | медь |
| Крепление | фланец 48мм |
| Под анод | M5 |
| Длина | L300мм |
| Мощность | 1,5 кВт |
Где стоит такой нагреватель
Накопительный водонагреватель (бойлер)
Узел: в баке, через боковой или нижний фланец (48 или 62/64 мм) либо через резьбовую втулку, рядом крепится магниевый анод. Какой ТЭН ставят: мокрый трубчатый (прямой контакт со стенкой трубки и водой) или сухой/керамический в колбе (не касается воды напрямую), материал медь или нержавеющая сталь, резьба под… Почему отказывает: накипь на мокром ТЭНе создаёт теплоизолирующий слой, из-за которого спираль внутри перегревается и прогорает; истощение или отсутствие магниевого анода ведёт к электрохимической коррозии… Модели: Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro.
Проточный водонагреватель
Узел: небольшая цилиндрическая камера нагрева внутри корпуса, сразу на пути потока. Какой ТЭН ставят: мокрый, медный или из нержавеющей стали, обязательна встроенная термозащита (биметаллический термостат) от перегрева при остановке потока; мощность 3,5-5,5 кВт в бытовых… Почему отказывает: накипь образуется быстрее из-за высокой температуры нагрева при малом объёме воды в камере; работа при слабом напоре или перекрытом кране приводит к перегреву ТЭНа без достаточного… Модели: Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27, Stiebel Eltron EIL 4 Plus.
Фланец 48 мм и установка в баке
ТЭН для водонагревателя устанавливают внутри накопительного бака: узел входит через боковой или нижний фланец либо через резьбовую втулку. У этой модели указаны фланец 48 мм, длина L300 мм и резьба M5 под анод. Эти параметры описывают само изделие, но не определяют автоматически совместимость с баком: значение имеют устройство посадочного места, направление установки и свободное пространство внутри водонагревателя.
Медная оболочка контактирует с водой, поэтому это мокрый ТЭН. При нагреве на поверхности могут нарастать отложения. Накипь на ТЭНе мешает передаче тепла воде, и спираль внутри трубки может перегреваться. Магниевый анод, который крепится рядом с нагревателем, принимает на себя электрохимическую реакцию и защищает металл бака; при этом он не исключает образование накипи. Для данной модели следует учитывать оба узла: медный нагреватель длиной L300 мм и посадку анода на резьбу M5.
У накопительных водонагревателей встречается установка через фланец, а магниевый анод располагается рядом с нагревательным узлом. Среди примеров оборудования в справочнике указаны Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro. Это названия моделей водонагревателей, а не подтверждение, что ТЭН 1500W с фланцем 48 мм и L300 мм подходит к каждой из них.
- Фланец 48 мм должен соответствовать посадочному месту бака; совпадение одного диаметра не подтверждает совпадение остальных размеров.
- Длина L300 мм определяет, насколько глубоко нагреватель входит в бак. При замене важно проверить его положение относительно внутренних элементов.
- Резьба M5 предусмотрена под анод. Само наличие этой резьбы не говорит о состоянии анода и не предотвращает появление отложений на медной оболочке.
Последовательность замены ТЭНа 1500W
Для замены медного ТЭНа с фланцем 48 мм сначала сопоставьте его конструкцию с узлом водонагревателя. Работы с прибором выполняйте с учётом документации конкретной модели.
- Отключите водонагреватель от электропитания; дальнейшие действия выполняйте по инструкции прибора.
- Снимите установленный нагревательный узел способом, предусмотренным для этого водонагревателя.
- Сравните снятый ТЭН с новым: у рассматриваемого исполнения указаны мощность 1500W, медная оболочка и тип RCF.
- Проверьте посадочные параметры: фланец 48 мм, длину L300 мм и расположение резьбы M5 под анод. Сверьте также форму и положение выводов.
- Убедитесь, что нагреватель с длиной L300 мм свободно размещается в баке, а фланец подходит к посадочному месту.
- Установите узел и предусмотренный конструкцией анод. Перед подачей питания выполните действия по подготовке водонагревателя, описанные в его документации.
Какие параметры медного исполнения можно изменить
Базовый вариант - медный ТЭН 1500W типа RCF, длиной L300 мм, с фланцем 48 мм и резьбой M5 под анод. По заказу можно согласовать отличающиеся параметры для конкретного бака; они не являются характеристиками базовой модели.
- Оболочка: сейчас медь → для воды по заказу делаем медную оболочку, нержавеющую сталь AISI 304 или 12Х18Н10Т. Для жёсткой или солёной воды доступны исполнения из AISI 316 или титана; материал согласуют с учётом среды.
- Крепление: сейчас фланец 48 мм → по заказу выполняем фланцевое крепление или штуцер с гайкой. Для штуцера можно задать метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
- Мощность и напряжение: у исходного медного ТЭНа указана мощность 1500W → по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности параметры нагревателя рассчитывают с учётом размеров оболочки и рабочей среды.
- Выводы: у этого изделия указана резьба M5 под анод → для электрических выводов по заказу можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Резьба под анод и исполнение электрических выводов - разные параметры.
- Форма и длина: исходное исполнение имеет длину L300 мм → по заказу доступны прямая, U-, W-, M- и Г-образная формы, скрепка, кольцо, спираль или оребрённый вариант. Можно задать длину и геометрию по эскизу.
- Оснащение: ТЭН 1500W с фланцем 48 мм по заказу можно дополнить встроенным термовыключателем или термостатом.
Где применяют подобные водяные ТЭН
Подобные трубчатые ТЭН используют в накопительных водонагревателях прямого нагрева: они нагревают воду, которая хранится в баке для бытового ГВС. Их также применяют в промышленных бойлерах для котельных и систем ЖКХ. В этих узлах нагреватель может устанавливаться через фланец или резьбовой штуцер. Поэтому медный ТЭН 1500W с фланцем 48 мм и длиной L300 мм подбирают не только по назначению, но и по соответствию конкретному месту установки.
Подобный водяной ТЭН встречается в медицинских аквадистилляторах, где кипятят водопроводную воду для получения дистиллята, и в стоматологических полимеризаторах с водяной баней для обработки акрила. Трубчатый электронагреватель также применяют в электропарогенераторах для производства технологического пара, электросамоварах для нагрева воды и домашних или мини-пивоварнях для нагрева воды либо сусла. Условия работы в этих установках различаются: изделие с медной оболочкой, фланцем 48 мм и длиной L300 мм нельзя выбирать для них только по сходству среды или общему типу нагревателя.
Что сообщить для подбора крепления
Для подбора ТЭНа с фланцем 48 мм сообщите модель водонагревателя и приложите фотографии установленного узла или снятой детали. Отдельно укажите, совпадают ли длина L300 мм, материал медь и резьба M5 под анод. Если старый нагреватель отличается хотя бы по одному из этих признаков, перечислите отличия, а не ориентируйтесь только на мощность 1500W.
Если требуется другое крепление, сообщите, нужен ли фланец или штуцер, и укажите требуемую резьбу. Для изменения формы приложите эскиз; если меняются мощность или напряжение, укажите эти значения и рабочую среду. Для выбора оболочки важно уточнить, используется ли обычная, жёсткая или солёная вода: для этого ТЭНа вместо меди по заказу можно рассмотреть варианты из нержавеющей стали или титана.
Модель оборудования помогает проверить контекст установки, но не заменяет параметры самого нагревателя. Например, в справочнике есть Ariston Pro1 R Thermo 80 VTS/VTD и Thermex Nika 80-V SafeDry. Упоминание этих моделей не означает, что к ним подходит именно медный ТЭН 1500W с фланцем 48 мм, резьбой M5 и длиной L300 мм.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Вопросы
Можно ли заменить у этого ТЭНа фланец 48 мм на штуцер с другой резьбой?
По заказу можно изменить крепление медного ТЭНа 1500W: вместо фланца 48 мм выполнить штуцер с гайкой или фланцевый вариант. Для штуцера укажите нужную резьбу из доступных исполнений.
Можно ли изменить электрические выводы и резьбу M5?
M5 в названии этого ТЭНа обозначает резьбу под анод, а не тип электрического вывода. Для выводов можно заказать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции.
Можно ли заказать другую мощность или напряжение вместо 1500W?
Да, по заказу можно согласовать другое значение мощности и напряжения. При этом для медного ТЭНа с длиной L300 мм параметры рассчитывают с учётом оболочки и рабочей среды.
Можно ли сделать ТЭН по образцу, если на старом нет маркировки?
Для подбора приложите фото старого нагревателя, укажите размеры, форму, материал и тип крепления. Сравнить его можно с параметрами этой модели: медь, фланец 48 мм, M5 под анод и L300 мм.
Можно ли использовать этот медный ТЭН в другой среде?
В названии изделия указан ТЭН водонагревателя с медной оболочкой. Для другой среды исполнение нужно согласовать отдельно; по заказу доступны также оболочки из нержавеющей стали, AISI 316 и титана.
Подойдёт ли ТЭН с фланцем 48 мм к моему водонагревателю?
Одного размера фланца недостаточно для подтверждения совместимости. Сверьте длину L300 мм, резьбу M5 под анод, форму и посадочное место; например, Thermex HIT 15-U Pro есть в справочнике оборудования, но это не подтверждает совместимость с ним данного изделия.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
