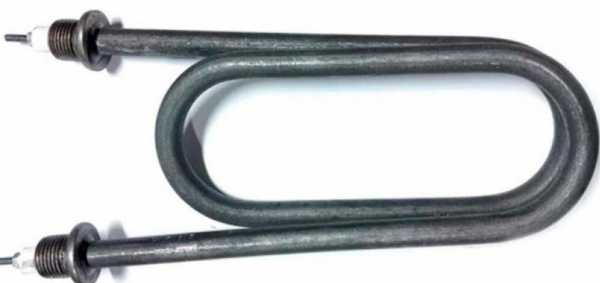

Характеристики
| Диаметр резьбы штуцеров | G1/2 |
|---|---|
| Материал | Нержавеющая сталь |
| Форма | Скрепка |
| Мощность | 8 кВт |
| Напряжение | 380 В |
Расчёт по мощности и напряжению
| Расчётный ток | 21,1 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 18,1 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Проверка старого ТЭНа перед заменой
При диагностике мультиметром фиксируют сопротивление спирали и проверяют изоляцию. Результаты сопоставляют с паспортными или исходными данными нагревателя.
Если маркировки нет, одной проверки мультиметром недостаточно для подбора замены: нужны форма, размеры, мощность, напряжение и способ крепления.
- Запишите измеренное сопротивление.
- Зафиксируйте результат проверки изоляции и маркировку, если она сохранилась.
Накипь и сухой запуск: что проверить
При осмотре снятого элемента отметьте отложения на оболочке и следы перегрева. Нагревательный элемент нельзя включать без воды: при сухом ходе спираль перегревается, изолирующий наполнитель может треснуть, а оболочка - изменить цвет и размягчиться.
Материал оболочки выбирают под воду
У производителей встречаются оболочки из меди, нержавеющей и чёрной стали. Для этого товара подходит описание «тэн из нержавейки»: в карточке указана оболочка из нержавеющей стали.
В таблице ГОСТ 13268-88 для воды и слабых растворов с pH 5-9 указаны медь или латунь и предельная удельная поверхностная мощность 9,0 Вт/см²; для слабых кислот с pH 5-7 - нержавеющая жаростойкая сталь и 15,0 Вт/см²; для слабых щелочей с pH 7-9 - углеродистая сталь и 15,0 Вт/см². При замене учитывайте состав среды, форму элемента и крепление.
Расчётные ток и сопротивление
Расчётный ток составляет 21,1 А, расчётное сопротивление в рабочем режиме - 18,1 Ом. Ток используют при выборе автомата и сечения провода.
Для оценки удельной поверхностной мощности нужны данные о поверхности нагрева и среде. По двум расчётным параметрам её определить нельзя.
В каких водяных узлах применяют ТЭНы
Трубчатый электронагреватель используют для нагрева воды в баке или проточном контуре. Такие узлы встречаются в посудомоечных и стиральных машинах, проточных водонагревателях и парогенераторах.
Совпадение напряжения и мощности само по себе не подтверждает совместимость. Проверьте форму, размеры и тип крепления; обозначение ТЭН 380В также не заменяет сверку с параметрами оборудования.
Какие данные нужны для подбора
Для расчёта замены ТЭН бойлера или другого оборудования подготовьте маркировку старого элемента либо его образец. Если маркировки нет, приложите фото и размеры.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления, резьба или фланец, межосевое расстояние.
- Модель оборудования или фото узла установки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Сверьте мощность, напряжение, резьбу штуцеров, форму и размеры посадочного места. Для ТЭН для бойлера важны также крепление и геометрия старого элемента.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для расчёта можно использовать образец или фото с размерами. Нужны форма, длина, диаметр трубки, параметры питания и тип крепления.
Можно ли установить этот ТЭН в воздух или масло?
В карточке указан ТЭН для воды. Для другой среды требуется отдельный подбор с учётом материала оболочки и условий работы.
Как проверить старый ТЭН мультиметром?
Измерьте сопротивление спирали и проверьте изоляцию, затем запишите результаты и маркировку. Для оценки сравните данные с паспортом или исходными параметрами элемента.
Что прислать для расчёта замены?
Маркировку или фото старого ТЭНа, его размеры и форму, мощность, напряжение, среду и данные о креплении. Также укажите модель оборудования.
Чем отличаются медь, нержавейка и чёрная сталь для воды?
Материал выбирают с учётом состава воды и рабочей среды. В таблице ГОСТ 13268-88 для разных водных сред указаны медь или латунь, нержавеющая жаростойкая сталь и углеродистая сталь.
