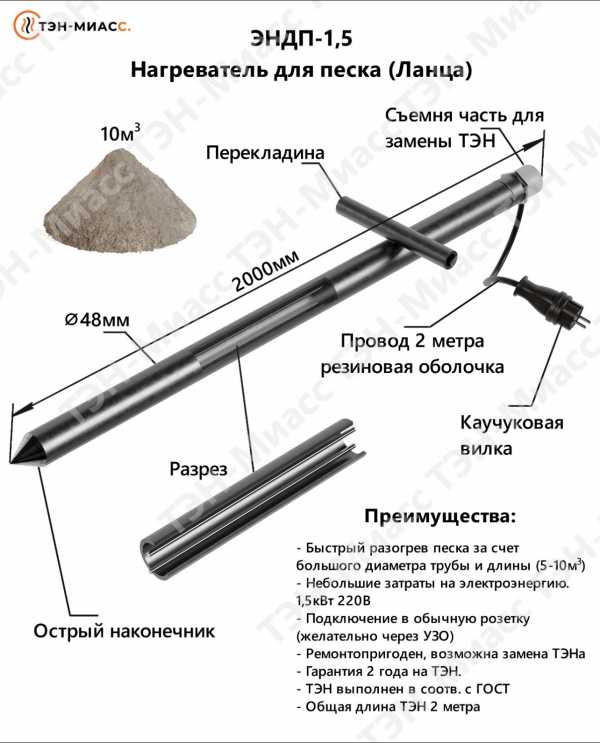

ТЭН Ланца 1,5 м, 1,5 кВт: проверка перед заменой

Характеристики

Длина	1,5 м
Мощность	1,5 кВт

Что известно и что нужно уточнить

Параметр	В названии	Для изготовления
Мощность	1,5 кВт	есть
Напряжение	нет в названии	уточнить по старому ТЭН или эскизу
Развёрнутая длина	1,5 м	есть
Диаметр оболочки	нет в названии	уточнить по старому ТЭН или эскизу
Форма	нет в названии	уточнить по старому ТЭН или эскизу
Крепление (штуцер, резьба)	нет в названии	уточнить по старому ТЭН или эскизу
Выводы	нет в названии	уточнить по старому ТЭН или эскизу
Среда	нет в названии	уточнить по старому ТЭН или эскизу
Материал оболочки	нет в названии	уточнить по старому ТЭН или эскизу

Что проверить у ТЭН Ланца перед заменой

В названии ТЭН Ланца указаны длина 1,5 м и мощность 1,5 кВт. Этого недостаточно, чтобы определить исполнение для замены: не указаны напряжение питания, геометрия трубки, крепление и материал оболочки. Сопоставьте параметры карточки с маркировкой старого ТЭН и данными оборудования. Если маркировка сохранилась на выводе или штуцере, она может помочь уточнить исполнение; мощность и напряжение также проверяют по паспорту аппарата.

Для оценки длины важно определить, о каком размере идёт речь. У прямого нагревателя это длина прямой трубки, у изогнутого различают развёрнутую длину до гибки и габарит после гибки. Первый размер описывает трубку, второй помогает оценить её положение в узле. Если для ТЭН Ланца длиной 1,5 м нужен изогнутый вариант, на эскизе отдельно указывают форму изгиба, расстояние между концами, высоту и межосевые расстояния параллельных частей. Одного значения длины недостаточно, чтобы восстановить эту геометрию.

Сверка нужна и для электрической части. В карточке есть мощность 1,5 кВт, но нет напряжения, а также сведений о выводах. Поэтому совпадение по мощности ещё не означает, что нагреватель можно подключить вместо установленного. До подбора зафиксируйте маркировку и способ подключения, а затем проверьте крепление и габариты посадочного места.

Напряжение питания: для ТЭН Ланца оно не указано. Сверьте его с маркировкой старого нагревателя или паспортом оборудования; одной мощности 1,5 кВт для проверки электрического соответствия недостаточно.
Крепление и посадочный размер: в названии нет данных о штуцере, гайке, фланце или резьбе. Запишите тип крепления, размеры посадки и положение точки установки относительно трубки.
Форма и габариты: длина 1,5 м не сообщает, прямая ли трубка или изогнутая. Для изгиба нужны контур и размеры после гибки, включая расстояния между участками и положение концов.
Диаметр и материал оболочки: эти характеристики не указаны. Их сопоставляют с установленной деталью и рабочей средой, а не выводят из длины или мощности.
Выводы и холодная зона: тип выводов и размер контактного участка в карточке отсутствуют. Уточните, как выполнено подключение и где начинается активная нагреваемая часть.

Как задать другое исполнение для ТЭН 1,5 кВт

У ТЭН Ланца зафиксированы два исходных значения: длина 1,5 м и мощность 1,5 кВт. Остальные характеристики можно задать отдельно, чтобы получить тэн по размерам конкретного узла. В задании отметьте, какие из известных параметров нужно сохранить, и дополните их напряжением, креплением, оболочкой, формой и выводами. Эти сведения связывают нагреватель с местом установки и условиями работы.

В названии указана длина 1,5 м, но не указан контур трубки. Для этого ТЭН по заказу можно задать прямое исполнение, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль, оребрённый вариант либо контур по эскизу. Если требуется изгиб, обозначьте на схеме развёрнутую длину отдельно от габарита после гибки: так длина 1,5 м не будет ошибочно принята за размер между концами готовой детали.
Мощность товара составляет 1,5 кВт, а напряжение в названии отсутствует. В задании можно сохранить мощность и указать нужное напряжение либо согласовать другое сочетание параметров: доступны напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В, мощность задают от 100 Вт. Например, для варианта ТЭН 12В напряжение указывают именно как отдельное требование, а не как замену мощности 1,5 кВт. При изменении мощности для выбранных размеров рассчитывают удельную нагрузку на оболочку с учётом среды.
Крепление ТЭН Ланца в названии не обозначено. Для заказа можно указать штуцер с гайкой и конкретную резьбу: метрическую М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Вместо штуцера можно задать фланец. К названию резьбы добавьте размеры посадочного места и расположение крепления относительно трубки, чтобы согласовать его с узлом.
Материал оболочки для длины 1,5 м и мощности 1,5 кВт в каталоге не указан. В заказе можно обозначить чёрную сталь, нержавеющую сталь, AISI 304, AISI 316, 12Х18Н10Т, жаропрочную сталь, медь или титан; доступны покрытия цинком или фторопластом. Для выбора сообщите рабочую среду. Само сочетание длины и мощности не определяет материал оболочки и вариант покрытия.
Для ТЭН Ланца способ подключения тоже нужно согласовать отдельно. Варианты: контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Укажите требуемую длину контактного стержня или холодной зоны и положение выводов относительно крепления. Если нужна встроенная защита или управление нагревом, в задании отдельно отметьте термовыключатель либо термостат.

Где применяют подобные трубчатые нагреватели

Подобные трубчатые ТЭН применяют в электросамоварах для нагрева воды в баке и в кипятильниках пассажирских вагонов для приготовления кипятка. В стиральной машине нагреватель подогревает воду с моющими средствами по программе. В водяной лабораторной бане он работает в водяной среде при термостатировании проб, реактивов, пробирок и колб. Для ТЭН Ланца длиной 1,5 м и мощностью 1,5 кВт эти примеры напоминают, какие сведения нужно добавить к параметрам карточки: тип среды, форму и способ установки.

Подобные ТЭН используют и в ламинаторах горячего ламинирования: тепло размягчает плёнку, которая приклеивается к бумаге или картону при прохождении между валами. В химических реакторах и ёмкостях нагреватели применяют для нагрева реакционной массы и технологических растворов, в том числе агрессивных жидкостей. В каждом процессе отличаются среда и устройство узла. Поэтому перечисленные области применения не определяют автоматически форму трубки, крепление или материал оболочки для ТЭН Ланца. Эти параметры нужно задавать отдельно вместе с его известными характеристиками: длиной 1,5 м и мощностью 1,5 кВт.

Что нанести на эскиз ТЭН длиной 1,5 м

Если для замены нужен трубчатый электронагреватель с параметрами ТЭН Ланца, укажите на эскизе известную длину 1,5 м и мощность 1,5 кВт. Затем добавьте сведения, которых нет в названии: они определяют геометрию детали, посадку и подключение.

Поясните, что означает длина 1,5 м: размер прямой трубки или развёрнутую длину до гибки. Для изогнутого исполнения нанесите форму изгиба, высоту, расстояние между концами и межосевые расстояния параллельных участков, если они есть.
Укажите диаметр трубки, материал оболочки и рабочую среду. Для ТЭН Ланца эти параметры не приведены, поэтому их нельзя установить по мощности 1,5 кВт или длине 1,5 м.
Покажите крепление: штуцер с гайкой или фланец, резьбу и размеры посадочного места. Отметьте положение крепления относительно трубки, чтобы эскиз задавал не только тип детали, но и её ориентацию в узле.
Запишите мощность 1,5 кВт и отдельно укажите требуемое напряжение. Добавьте способ подключения, тип выводов, размер контактного стержня или холодной зоны и место их расположения.
Если требуется термовыключатель или термостат, обозначьте это как отдельное требование и укажите место элемента на схеме относительно трубки и крепления.

Вопросы

Можно ли сделать ТЭН длиной 1,5 м с другой резьбой или креплением?

Да. Для ТЭН Ланца длиной 1,5 м и мощностью 1,5 кВт можно задать штуцер с гайкой под подходящую метрическую или трубную резьбу либо фланец. В названии крепление не указано, поэтому для выбора нужны размеры посадочного места.

Можно ли изменить выводы или длину контактного стержня?

Да, для ТЭН Ланца мощностью 1,5 кВт можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Длину контактного участка и положение выводов задают отдельно: в названии товара эти параметры отсутствуют.

Можно ли изменить мощность или напряжение при длине 1,5 м?

Да, длину 1,5 м можно сохранить, а мощность и напряжение согласовать отдельно. При изменении мощности относительно указанных 1,5 кВт рассчитывают удельную нагрузку на оболочку с учётом среды.

Можно ли изготовить ТЭН Ланца без маркировки старого нагревателя?

Да, параметры можно указать на эскизе: длину 1,5 м и мощность 1,5 кВт дополнить напряжением, диаметром трубки, формой, креплением, материалом оболочки и исполнением выводов. Фото старой детали и сведения об оборудовании помогут уточнить недостающие размеры.

Можно ли использовать ТЭН длиной 1,5 м в другой рабочей среде?

По названию нельзя определить допустимую среду для ТЭН Ланца: материал оболочки не указан, а мощность составляет 1,5 кВт. Сообщите рабочую среду при заказе, чтобы согласовать исполнение оболочки и расчёт нагрузки.

Подойдёт ли ТЭН Ланца 1,5 м, 1,5 кВт к моему оборудованию?

Совпадение по длине 1,5 м и мощности 1,5 кВт само по себе не подтверждает совместимость. Сверьте напряжение, форму, диаметр трубки и крепление с маркировкой старого нагревателя, посадочным местом и данными оборудования.
