Характеристики
| Тип | ТЭН контуров нагревания |
|---|---|
| Позиция | 1 пос. нижняя |
| L | 230mm |
| W | 263mm |
| Размер | 168mm L1 |
| Мощность | 3,3 кВт |
| Напряжение | 230 В |
Что известно и что нужно уточнить
| Параметр | В названии | Для изготовления |
|---|---|---|
| Мощность | 3,3 кВт | есть |
| Напряжение | 230 В | есть |
| Развёрнутая длина | нет в названии | уточнить по старому ТЭН или эскизу |
| Диаметр оболочки | нет в названии | уточнить по старому ТЭН или эскизу |
| Форма | нет в названии | уточнить по старому ТЭН или эскизу |
| Крепление (штуцер, резьба) | нет в названии | уточнить по старому ТЭН или эскизу |
| Выводы | нет в названии | уточнить по старому ТЭН или эскизу |
| Среда | нет в названии | уточнить по старому ТЭН или эскизу |
| Материал оболочки | нет в названии | уточнить по старому ТЭН или эскизу |
Расчёт по мощности и напряжению
| Расчётный ток | 14,3 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 16 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что показывает маркировка 3300W 230V

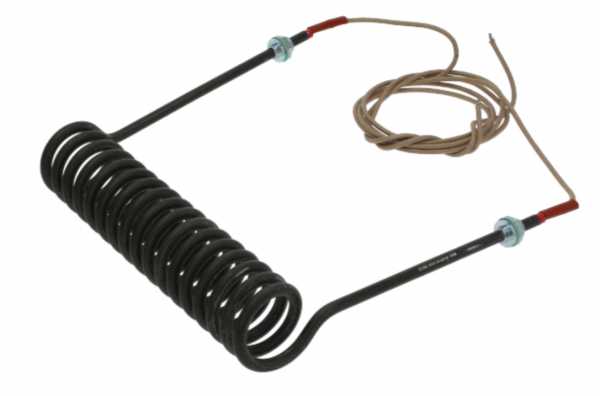

Для этого ТЭН каталожное название задаёт тип, мощность 3300W, напряжение 230V, нижнюю позицию и три размерных обозначения: L 230mm, W 263mm, 168mm L1. До заказа важно нанести эти значения на эскиз и показать, к каким участкам контура они относятся. По одной строке нельзя однозначно восстановить форму изгиба или положение нагревательной части.
Обозначения не сообщают диаметр трубки, развёрнутую длину, материал оболочки и тип выводов. Это отдельные параметры трубчатого электронагревателя, которые нужно согласовать для исполнения с указанными 3300W и 230V.
- Диаметр трубки и развёрнутая длина не приведены. Без них нельзя сопоставить контур с пространством, в котором устанавливается ТЭН.
- Фраза «1 пос. нижняя» задаёт позицию, но не описывает сам узел крепления. На эскизе покажите место установки и размеры посадочного элемента.
- Рабочая среда и материал оболочки не указаны. Их нужно сообщить, чтобы выбрать исполнение и проверить нагрузку на оболочку при мощности 3300W.
- Не указаны тип выводов и длина холодной зоны. Отметьте на эскизе, где находятся выводы относительно L 230mm, W 263mm и 168mm L1.
- Если маркировки старого нагревателя нет, приложите фото и схему контура с размерами. Для подбора также укажите модель оборудования и рабочую среду, а мощность и напряжение подтвердите отдельно.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| 3,3 кВт на 220 В вместо 230 В | ток 15 А, сопротивление спирали 14,7 Ом; спираль пересчитываем, размеры остаются |
| Мощность 4,9 кВт на 230 В | ток 21,3 А; при той же длине нагрузка на оболочку изменится в 1,48 раза, длину проверяем под среду |
| Мощность 1,6 кВт на 230 В | ток 7 А; при той же длине нагрузка на оболочку изменится в 0,48 раза, длину проверяем под среду |
Как меняются расчётные параметры при другом питании
Для исходного исполнения 3300W, 230V расчётный ток составляет 14,3 А, расчётное сопротивление в рабочем режиме - 16 Ом. Вариант 3,3 кВт на 220 В даст ток 15 А и сопротивление спирали 14,7 Ом. Контур может сохранить прежние габариты, но спираль требуется рассчитать для нового напряжения.
При мощности 4,9 кВт на 230 В ток составит 21,3 А. Если оставить длину исходного контура, нагрузка на оболочку изменится в 1,48 раза, поэтому длину проверяют под рабочую среду. Для варианта 1,6 кВт на 230 В ток будет 7 А, а нагрузка на оболочку при той же длине изменится в 0,48 раза. Размеры L 230mm, W 263mm и 168mm L1 сами по себе не подтверждают, что любой из этих режимов подходит.
Если для этого исполнения нужен другой электрический режим, в запросе «тэн на заказ» укажите новое сочетание мощности и напряжения и поясните, какие размеры должны сохраниться. Для запроса «тэн по размерам» приложите эскиз, где L 230mm, W 263mm и 168mm L1 привязаны к конкретным участкам контура.
Какие параметры этого ТЭН можно изменить
В каталоге для нижней позиции указаны 3300W, 230V, L 230mm, W 263mm и 168mm L1; другие конструктивные параметры согласуются отдельно.
- Сейчас заданы 3300W и 230V → по заказу меняем мощность или напряжение, пересчитывая нагрузку на оболочку для заявленной среды.
- Для нижней позиции тип крепления не приведён → по заказу подбираем штуцер с гайкой или фланец. Для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; размер и положение крепления нужно привязать к эскизу контура.
- В карточке не указана оболочка нагревателя с размерами L 230mm, W 263mm и 168mm L1 → по заказу выполняем оболочку из чёрной стали (сталь 10), нержавеющей стали AISI 304, AISI 316 или 12Х18Н10Т, жаропрочной стали, меди либо титана; предусмотрены варианты с цинковым или фторопластовым покрытием.
- Каталожные размеры не раскрывают форму после гибки → по заказу делаем прямое исполнение, U-, W-, M- или Г-образный контур, «скрепку», кольцо, спираль, оребрённый вариант либо форму по эскизу. На чертеже укажите, как расположены L 230mm, W 263mm и 168mm L1.
- В названии не задан способ подключения → по заказу можно выбрать контактные стержни с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Также для исполнения 3300W, 230V доступны встроенный термовыключатель или термостат.
В каких процессах используют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в расстоечных шкафах для расстойки мелкоштучных хлебобулочных и кондитерских изделий перед выпечкой: в камере сочетаются воздух и пар от воды в ванночке увлажнения. В пароконвектоматах нагревают циркулирующий воздух и используют пар для приготовления продуктов. Для исполнения 3300W, 230V выбор материала и нагрузки на оболочку зависит от конкретной среды, а размеры L 230mm, W 263mm и 168mm L1 требуется соотнести с контуром установки.
Подобные нагреватели также встречаются в термопотах, где воду кипятят и затем поддерживают горячей, и в кипятильниках пассажирских вагонов для непрерывного приготовления кипятка. В пастеризаторах молока нагревается вода рубашки, передающая тепло продукту через стенку ёмкости; в паяльных ваннах нагревают расплавленный припой. Подогрев топлива выполняют для предпускового прогрева или поддержания вязкости топлива на ходу. Эти применения показывают различие рабочих сред, но не определяют материал или крепление именно для ТЭН 3300W, 230V.
Как разметить эскиз для ТЭН с размерами L 230mm и W 263mm
На эскизе контура с параметрами 3300W, 230V покажите нагреватель целиком в положении «1 пос. нижняя» и нанесите размеры L 230mm, W 263mm, 168mm L1 с привязкой к участкам, которые они обозначают. Добавьте диаметр трубки, развёрнутую длину, форму и радиус изгиба, а также межосевое расстояние, если оно задаёт положение при монтаже. Отдельно отметьте место крепления, тип выводов и рабочую среду. Так можно согласовать конкретное исполнение, не подменяя отсутствующие в названии размеры предположениями.
Вопросы
Можно ли изменить резьбу или крепление ТЭН 3300W, 230V?
Да, для нижней позиции можно согласовать штуцер с гайкой с одной из доступных резьб или фланец. Положение крепления укажите относительно размеров L 230mm, W 263mm и 168mm L1.
Можно ли изменить выводы на ТЭН с параметрами 3300W, 230V?
Да. Для этого исполнения можно выбрать контактные стержни с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции; расположение выводов покажите на эскизе контура.
Можно ли оставить размеры L 230mm и W 263mm, но изменить мощность или напряжение?
Такой вариант рассчитывают отдельно: при изменении параметров пересматривают спираль и нагрузку на оболочку. Например, для 3,3 кВт на 220 В ток составит 15 А, сопротивление спирали - 14,7 Ом.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, но обозначений L 230mm, W 263mm и 168mm L1 недостаточно, если неизвестно, к каким участкам они относятся. Нужны фото или эскиз с геометрией контура, креплением и выводами; 3300W и 230V следует подтвердить отдельно.
Можно ли применить ТЭН 3300W, 230V в другой среде?
Это зависит от среды и материала оболочки. Для оценки исполнения с размерами L 230mm, W 263mm и 168mm L1 укажите, будет ли нагреватель работать в воде, неподвижном воздухе, воздухе с обдувом или масле.
Подойдёт ли ТЭН 3300W, 230V к моей модели оборудования?
По обозначению 3300W, 230V и размерам L 230mm, W 263mm, 168mm L1 совместимость установить нельзя: в названии не указаны крепление и полная геометрия узла. Для проверки нужны модель оборудования и фото или эскиз установленного нагревателя.
