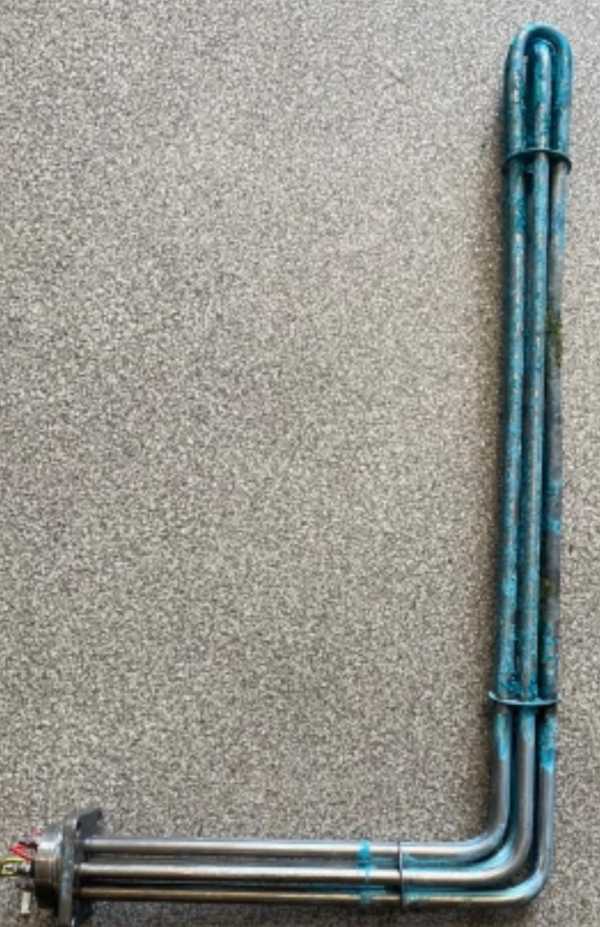

ТЭН L-образной формы 9 кВт

Характеристики

Где стоит такой нагреватель

L-образный ТЭН 9 кВт в пресс-форме

Пресс-формы литья пластика и металла обогревают через каналы в теле формы. В качестве примера нагревателя для такого узла в справочнике описан угловой ТЭНУ: цилиндрическая оболочка из нержавеющей стали, кубическая втулка 12х12х12 мм в соединении нагревательной части с токопроводом и необогреваемые участки по торцам. Эти особенности относятся к описанному типу ТЭНУ. Для L-образного ТЭН мощностью 9 кВт они не подтверждены: материал, размеры втулки и длина холодных участков в названии товара отсутствуют.

Форма L важна при установке в канал: контур нагревателя должен проходить в монтажное пространство без перекоса и механической нагрузки. Но по одному обозначению формы нельзя установить длину прямых участков, радиус изгиба или глубину посадки. Эти параметры, как и диаметр трубки, нужно согласовать с геометрией канала пресс-формы. Мощность 9 кВт также нужно рассматривать вместе с рабочей температурой: в описании оборудования превышение удельной мощности относительно рабочей температуры названо одной из причин отказа нагревателя.

Для пресс-формы имеет значение и режим обслуживания. При частой разборке формы нагреватель может получить механическое повреждение, поэтому важно учесть направление вывода и доступное пространство при монтаже. Для сравнения: в справочнике названы «Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм», «Патронный ТЭН (общий тип)» и «Патент RU2630119C2, подогрев пресс-формы». Указанные Ø и длина относятся к патронному нагревателю, а не к этому L-образному ТЭН 9 кВт. Примеры помогают определить контекст применения, но не задают размеры товара.

Этот трубчатый электронагреватель описан только формой и мощностью. Напряжение и схема подключения в карточке не указаны, поэтому по значению 9 кВт нельзя определить, как подключать его к конкретной сети. Если в пресс-форме применена схема «звезда», согласно исходным данным мощность каждой из трёх ветвей должна быть одинаковой. Для такого расчёта нужны характеристики всех ветвей и сети, а не только мощность одного изделия.

Замена нагревателя в форме: что сверить

При замене L-образного ТЭН мощностью 9 кВт отдельно сопоставьте его геометрию с каналом пресс-формы и проверьте электрические параметры. Совпадения по мощности недостаточно.

1. Обесточьте оборудование и выполняйте работу в соответствии с принятой процедурой обслуживания пресс-формы. Не используйте выводы ТЭН как рычаг и не прикладывайте усилие к нагревательной части.
2. Снимите установленный элемент, соблюдая порядок разборки оборудования. Если обслуживание предусматривает очистку посадочного места, удалите загрязнения, которые могут помешать установке без перекоса.
3. Сопоставьте L-образную геометрию старого элемента с каналом: измерьте развёрнутую длину, диаметр трубки и участки после гибки. Зафиксируйте положение и направление выводов относительно формы.
4. Проверьте маркировку снятого нагревателя или сведения в документации оборудования. У каталожного товара подтверждены 9 кВт и L-образная форма; напряжение и размеры необходимо выяснить отдельно.
5. Сверьте посадочное место и способ крепления, а также пространство для выводов. При изменении состава нагревателей в пресс-форме согласуйте схему подключения до установки.
6. Установите выбранный элемент без перекоса и давления на корпус. Перед включением проверьте, что нагреватель не зажат каналом и подключён согласно документации оборудования.

Как изменить исполнение L-образного ТЭН 9 кВт

Для каталожного изделия подтверждены L-образная форма и мощность 9 кВт. Если требуется тэн на заказ для конкретного канала пресс-формы, техническое задание может уточнить недостающие параметры или задать другое исполнение.

• Мощность: исходное значение для этого ТЭН - 9 кВт → по заказу доступны исполнения от 100 Вт. Для формы, которая должна остаться L-образной, мощность задают вместе с рабочей средой и режимом нагрева пресс-формы.
• Напряжение: в каталожном обозначении L-образного ТЭН 9 кВт оно не приведено → при заказе можно задать 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Напряжение выбирают под электрическую схему оборудования, а не выводят из мощности.
• Геометрия: у товара подтверждена L-образная форма, но длина и радиус изгиба не указаны → по заказу возможно прямое, U-, W-, M-, Г-образное исполнение, скрепка, кольцо, спираль, оребрённая форма или исполнение по эскизу. Если сохраняется именно L-контур, в задании отдельно указывают его размеры и положение изгиба.
• Крепление: для исходного ТЭН тип крепления не указан → можно заказать штуцер с гайкой или фланец. Для штуцера предусмотрены метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Оболочка: материал L-образного ТЭН мощностью 9 кВт в названии не задан → по заказу доступны чёрная сталь (сталь 10), нержавеющая сталь AISI 304, AISI 316, 12Х18Н10Т, жаропрочная сталь, медь или титан; также предусмотрены покрытия цинком и фторопластом.
• Выводы и контроль температуры: сведения об этих элементах в названии отсутствуют → можно заказать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции; также доступны встроенный термовыключатель или термостат.

L-образный ТЭН 9 кВт и другие задачи нагрева

Форма L и мощность 9 кВт задают параметры именно этой каталожной позиции, но не определяют, в какой среде её можно использовать. Подобные трубчатые ТЭН применяют в паяльных ваннах для группового лужения проводников, наконечников и плат в расплавленном припое; в парафиновых ваннах для разогрева косметического парафина; в профессиональных фритюрницах для нагрева масла или жира. Для каждой из этих задач исполнение нагревателя рассматривают с учётом конструкции оборудования и среды.

Подобные нагреватели также встречаются в масляных радиаторах, где тепло передаётся минеральному маслу, и в установках СОМ, УВМ и УВФ для подогрева трансформаторного или турбинного масла перед сушкой и фильтрацией. В темперирующих машинах нагрев используют при обработке шоколада и какао-масла. Если L-образный ТЭН 9 кВт планируют применить не в пресс-форме, в задании важно указать конкретную среду и режим: это позволяет оценить, требуется ли изменить материал оболочки, мощность или геометрию.

Что сообщить для заказа L-образного ТЭН

Чтобы подобрать ТЭН по размерам для пресс-формы или оформить заказ на исполнение мощностью 9 кВт, передайте данные о старом нагревателе и канале. Это поможет связать L-образную форму с реальной посадкой, креплением и подключением.

• Маркировку старого ТЭН, выбитую у вывода или на штуцере, либо сведения из паспорта оборудования.
• Развёрнутую длину, диаметр трубки, размеры L-образного контура после гибки и расположение выводов.
• Мощность и напряжение старого нагревателя. В каталоге этого товара указана мощность 9 кВт, но напряжение не приведено.
• Рабочую среду и режим эксплуатации пресс-формы.
• Тип крепления, резьбу или исполнение фланца; при необходимости укажите межосевое расстояние и габариты посадочного места.
• Модель оборудования или фотографии старого ТЭН и канала, в который устанавливается L-образный элемент.
