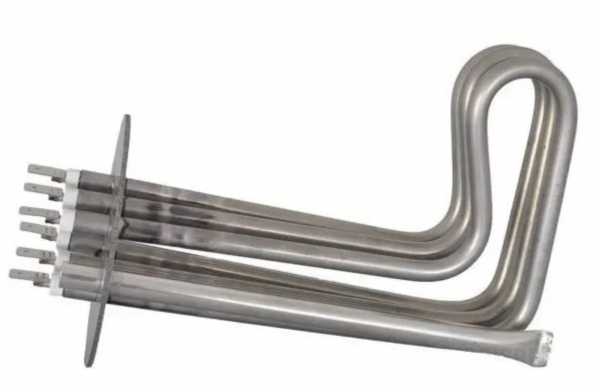

ТЭН для бойлера JASPI 3 квт, 380 В

Характеристики

Где стоит такой нагреватель

3 кВт и 380 В: что проверить у крепления JASPI

В названии ТЭН для бойлера JASPI указаны только мощность 3 кВт и напряжение 380 В. Тип крепления и размеры посадочного узла не обозначены, поэтому эти электрические параметры не позволяют определить, как нагреватель соединяется с конкретным баком. Для замены сначала устанавливают фактический вариант узла: фланец или резьбовое соединение. По заказу можно выполнить ТЭН с нужным креплением, сохранив заданные 3 кВт и 380 В, если геометрия и электрическая часть согласованы.

В накопительном бойлере нагреватель контактирует со стоячей водой либо работает внутри защитной колбы. Для мокрого исполнения накипь может изолировать трубку от воды: внутренняя спираль перегревается и перегорает. Истощение или отсутствие магниевого анода связано с электрохимической коррозией трубки. Поэтому, подбирая водяной ТЭН на замену JASPI, учитывают не только его мощность, но и материал оболочки, способ установки и состояние узла с анодом. Для промышленных бойлеров в справочнике описан блок ТЭН с термостатом на резьбовом штуцере 1½ или 2 дюйма; такие размеры относятся к оборудованию, а не к этой позиции.

• Если в баке предусмотрен фланец, для замены JASPI сверяют его посадочный размер. В описаниях бойлерных узлов встречаются фланцы 48 и 62/64 мм, но это не размеры ТЭН JASPI.
• Если нагреватель вкручивается в резьбовую втулку, уточняют размер соединения на самом бойлере. У промышленных узлов ГВС приведены штуцеры 1½ и 2 дюйма.
• Когда рядом с ТЭН установлен магниевый анод, проверяют, как он крепится и предусмотрено ли для него место в выбранном исполнении.

Замена ТЭНа JASPI без подмены параметров

Для замены бойлерного ТЭН с обозначением JASPI, 3 кВт, 380 В сверяйте отдельно электрические характеристики и конструкцию узла. Пример моделей оборудования из справочника не заменяет проверку фактического крепления.

1. Отключите бойлер от питания и приступайте к замене в соответствии со штатной процедурой обслуживания именно этого оборудования.
2. Снимите установленный нагреватель предусмотренным для бойлера способом. Не переносите порядок разборки с другой модели.
3. Сверьте обозначение старого ТЭН и проверьте, совпадают ли с требуемыми для JASPI 3 кВт и 380 В.
4. Сопоставьте геометрию старого узла: форму, развёрнутую длину, диаметр трубки и тип крепления. Для фланца или резьбового соединения отдельно уточните посадочные размеры.
5. Если вместо 3 кВт или 380 В нужны другие значения, укажите это при подборе: изменение мощности или напряжения требует пересчёта спирали и проверки нагрузки на оболочку.
6. Установите согласованный вариант с подходящим креплением и прокладкой ТЭН, после чего проверьте работу бойлера по процедуре его обслуживания.

Какие параметры ТЭНа JASPI можно изменить

Исходное исполнение в каталоге обозначено как 3 кВт, 380 В. По заказу можно изменить конструктивные параметры или пересчитать электрическую часть под заданную задачу.

• У JASPI не обозначен тип крепления. Для версии на 3 кВт и 380 В можно согласовать штуцер с гайкой: метрическая резьба М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубная G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; другой вариант - фланец. Выбор определяется посадочным узлом бойлера.
• Материал оболочки в каталожном названии не указан. Для водяного ТЭН JASPI по заказу можно выбрать медь, нержавеющую сталь AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды доступны AISI 316 и титан. Материал следует указывать вместе со средой, а не выводить только из обозначения 3 кВт, 380 В.
• Электрические параметры исходной позиции - 3 кВт и 380 В. По заказу можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для варианта 4,5 кВт на 380 В расчётный ток составляет 11,8 А; нагрузка на оболочку при той же длине изменится в 1,5 раза, поэтому длину проверяют с учётом среды.
• Форма и длина в названии не заданы. Для ТЭН JASPI мощностью 3 кВт можно согласовать прямое исполнение, U, W, M, Г-образную форму, скрепку, кольцо, спираль, оребрённый вариант или форму по эскизу.
• Тип выводов не указан. Для исполнения 3 кВт, 380 В по заказу доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции; дополнительно можно предусмотреть встроенный термовыключатель или термостат.

Где используют нагреватели с похожим назначением

Подобные трубчатые ТЭН применяют в накопительных бойлерах для нагрева воды в баке и в проточных водонагревателях, где вода проходит через нагревательный узел. ТЭН для водонагревателя JASPI обозначен мощностью 3 кВт и напряжением 380 В, но эти цифры не подтверждают совместимость с конкретной моделью: необходимо сравнить форму и крепление. В справочнике названы Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro. Это примеры оборудования, а не список моделей, к которым подходит данный ТЭН.

Подобные нагреватели также применяют в водяных банях полимеризаторов стоматологических, где обрабатывают акриловые базисы зубных протезов, и в настольных или напольных стерилизаторах, где вода переходит в пар. В промышленных чиллерах нагреватели защищают бак с водно-гликолевой смесью от замерзания при простое. Для аквадистилляторов требуется отдельный подбор: в справочнике приведены АЭ-4 и ДЭ-4М, причём совпадение мощности с 3 кВт не означает совпадения напряжения, крепления или конструкции. В промышленном ГВС также встречаются бойлерные блоки ZOTA и установки в составе БТП «ЭТК-Прибор»; перед выбором нужно сверить параметры конкретного узла с обозначением JASPI 3 кВт, 380 В.

Что сообщить для подбора JASPI 3 кВт, 380 В

Укажите, требуется ли сохранить параметры из каталога: 3 кВт и 380 В. Если на старом ТЭН читается маркировка, приложите её фотографию. Она может находиться у вывода или на штуцере; по ней проще проверить исходное обозначение до обсуждения изменений.

Для уточнения конструкции пришлите модель бойлера и фотографии старого нагревателя вместе с местом его установки. Укажите форму, развёрнутую длину, диаметр трубки и крепление. Если установлен фланец, сообщите его посадочные размеры; для резьбового варианта укажите резьбу. Отдельно опишите среду и требуемый материал оболочки.

При запросе другой мощности или напряжения сообщите желаемые значения рядом с размерами. Для исходного исполнения JASPI расчётный ток составляет 7,9 А, а сопротивление в рабочем режиме - 48,1 Ом. Эти цифры относятся к 3 кВт и 380 В; для изменённого варианта электрические параметры требуется пересчитать.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
