Характеристики
| Маркировка | 40А13/2,5 J 220 |
|---|---|
| Развёрнутая длина | 400 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 2,5 кВт |
| Напряжение | 220 В |
| Код среды | J: вода, слабые растворы кислот (pH 5–7) |
| Форма по эскизу | Ф2 |
| Резьба штуцера | G1/2 |
| Межосевое расстояние | 73 мм |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 320 мм |
|---|---|
| Расчётный ток | 11,4 А |
| Расчётное сопротивление в рабочем режиме | 19,4 Ом |
| Удельная поверхностная мощность (по активной длине) | 19,13 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | расчёт выше предела: уточним у заказчика среду и режим |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как читать параметры ТЭН-40А13/2,5 J 220

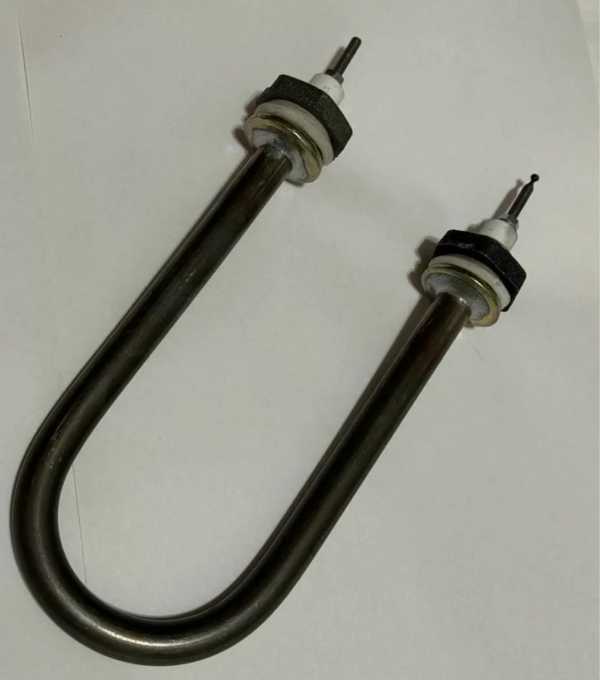

Маркировка 40А13/2,5 J 220 соответствует ТЭН с развёрнутой длиной 400 мм, контактным стержнем в заделке длиной 40 мм (код A), оболочкой диаметром 13 мм, мощностью 2,5 кВт и напряжением 220 В. Буква J в этом обозначении связывает исполнение с водой и слабыми растворами кислот с pH 5–7. Форма по эскизу Ф2, штуцер G1/2, межосевое расстояние 73 мм. Это трубчатый электронагреватель U-образной формы: геометрия и крепление определяют его положение в узле, а длина активной части вместе с мощностью влияет на нагрузку оболочки.
Для длины 400 мм расчётная активная часть составляет 320 мм: из развёрнутой длины вычитаются две холодные зоны. При сочетании мощности 2,5 кВт и напряжения 220 В расчёт даёт ток 11,4 А; сопротивление спирали в рабочем режиме равно 19,4 Ом. Удельная поверхностная мощность по активной длине - 19,13 Вт/см², тогда как предел для среды J по ГОСТ 13268-88 составляет 15 Вт/см². Значение выше предела, поэтому перед заказом нужно уточнить фактическую среду и режим. Для указанных условий ГОСТ рекомендует оболочку из нержавеющей стали.
Какие исполнения можно заказать вместо базового
В базовом исполнении этой модели заданы длина 400 мм, мощность 2,5 кВт, напряжение 220 В, штуцер G1/2 и контактный стержень длиной 40 мм.
- Сейчас штуцер G1/2 → по заказу делаем другую резьбу либо фланцевое крепление под бак; тип крепления согласуем с посадочным узлом.
- Сейчас контактный стержень в заделке длиной 40 мм, код A → можем изменить его длину по ГОСТ 13268-88. Для электрического подключения предусмотрим резьбовые концы с крепежом или выводы проводом в термостойкой изоляции.
- Сейчас указаны 2,5 кВт и 220 В → по заказу меняем мощность и напряжение, пересчитывая удельную нагрузку на оболочку для заданной среды. При прежней геометрии изменение мощности меняет тепловой режим.
- Сейчас материал оболочки в маркировке не указан → по заказу выполняем оболочку из чёрной или нержавеющей стали, меди и других предусмотренных исполнений; материал выбираем с учётом фактической среды.
- Сейчас заданы развёрнутая длина 400 мм и форма Ф2 → по заказу меняем форму и геометрию по заданию. Для ТЭН длиной 400 мм и формы Ф2 также можно заказать встроенный термовыключатель или термостат.
Что показывают расчёты для других вариантов этой модели
Если заменить стержень длиной 40 мм (код A) на 65 мм (код B), оставив развёрнутую длину 400 мм, активная часть сократится с 320 до 270 мм. При мощности 2,5 кВт расчётная удельная нагрузка вырастет до 22,67 Вт/см². Это выше предела 15 Вт/см² для среды J по ГОСТ 13268-88. Поэтому изменение длины стержня для этого ТЭН нельзя оценивать отдельно от активной длины и режима работы.
При развёрнутой длине 400 мм вариант мощностью 3,1 кВт даёт удельную нагрузку 23,72 Вт/см². Это выше предела 15 Вт/см² для среды J, поэтому в расчёте указана необходимость увеличить длину или использовать другую среду. Для мощности 1,9 кВт на той же длине нагрузка равна 14,54 Вт/см² и укладывается в установленный предел. Эти результаты относятся к вариантам данного ТЭН при указанной геометрии.
Для базовой мощности 2,5 кВт предусмотрен расчётный вариант на 380 В вместо 220 В. В этом случае ток составляет 6,6 А, сопротивление спирали - 57,8 Ом, а размеры остаются прежними. Спираль пересчитываем под другое напряжение; изменение электрических параметров не требует менять длину 400 мм, диаметр оболочки 13 мм или форму Ф2.
У этого исполнения штуцер G1/2. В расчётных вариантах указаны G1, М14х1,5 и М16х1,5. Если крепление старого нагревателя отличается, сообщите его отдельно: совпадение резьбы не подтверждает совпадение посадки. Для проверки также важны межосевое расстояние 73 мм и геометрия формы Ф2.
Материал оболочки и среда для исполнения J
В обозначении 40А13/2,5 J 220 буква J задаёт среду: вода и слабые растворы кислот с pH 5–7; материал оболочки в маркировке не расшифрован. Для этой среды расчёт по ГОСТ 13268-88 рекомендует нержавеющую сталь. При этом нагрузка базового исполнения 2,5 кВт на активной длине 320 мм составляет 19,13 Вт/см², что превышает предел 15 Вт/см². Поэтому одного выбора материала недостаточно: нужно подтвердить состав жидкости и режим работы.
По заказу для ТЭН с длиной 400 мм и оболочкой диаметром 13 мм доступны разные материалы. Их следует соотнести с фактической средой, а не только с обозначением J. Если среда, мощность или активная длина отличаются от приведённых в расчёте, нагрузку нужно оценить заново. Это особенно важно при выборе исполнения, которое должно работать с жидкостью, не соответствующей указанному диапазону pH.
- Нержавеющая сталь: рекомендована расчётом для среды J; фактические условия эксплуатации нужно подтвердить.
- Медь: возможна по заказу, если материал согласован с составом жидкости и режимом.
- Чёрная сталь: также доступна по заказу; её применение для среды J требует отдельного согласования.
Что сверить перед заказом ТЭН-40А13/2,5 J 220
Чтобы заказать тэн по маркировке или подобрать замену этому исполнению, сопоставьте размеры и крепление: развёрнутая длина 400 мм, диаметр оболочки 13 мм, форма Ф2, штуцер G1/2 и межосевое расстояние 73 мм. Отдельно укажите, если отличаются мощность, напряжение, длина контактного стержня 40 мм или фактическая среда.
- Обозначение модели и параметры, которые удалось считать с нагревателя.
- Развёрнутую длину 400 мм, диаметр оболочки 13 мм и форму Ф2.
- Межосевое расстояние 73 мм и тип крепления: G1/2, другая резьба или фланец.
- Мощность 2,5 кВт, напряжение 220 В и длину контактного стержня 40 мм.
- Среду и режим работы; для обозначения J расчётная нагрузка выше предела.
- Фото установленного узла или старого нагревателя, если геометрию нужно сверить.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать этот ТЭН с другой резьбой или креплением?
Да. У базового исполнения штуцер G1/2; по заказу можно изменить резьбу или сделать фланцевое крепление. Для проверки посадки учитывайте также межосевое расстояние 73 мм.
Можно ли изменить выводы или длину контактного стержня?
Да. В базовом ТЭН контактный стержень в заделке имеет длину 40 мм (код A). Для другого исполнения задайте необходимую длину и способ подключения.
Можно ли изменить мощность или напряжение, сохранив размеры?
Для этой модели рассчитан вариант 2,5 кВт на 380 В: ток 6,6 А, сопротивление спирали 57,8 Ом, размеры остаются прежними. Для другой мощности нужно пересчитать удельную нагрузку на оболочку.
Можно ли повторить ТЭН без маркировки?
Да, если сообщить параметры этой модели: длину 400 мм, диаметр оболочки 13 мм, форму Ф2, штуцер и межосевое расстояние 73 мм. Укажите также мощность, напряжение и среду.
Можно ли использовать ТЭН в другой среде?
В маркировке модели 40А13/2,5 J 220 задана среда J: вода и слабые растворы кислот с pH 5–7. Для другой среды исполнение нужно пересчитать; для базовых параметров нагрузка 19,13 Вт/см² выше предела 15 Вт/см² для кода J.
Подойдёт ли этот ТЭН к моему оборудованию?
Совместимость нельзя подтвердить только по мощности 2,5 кВт. Сопоставьте длину 400 мм, форму Ф2, штуцер G1/2 и межосевое расстояние 73 мм, а также проверьте напряжение 220 В.
