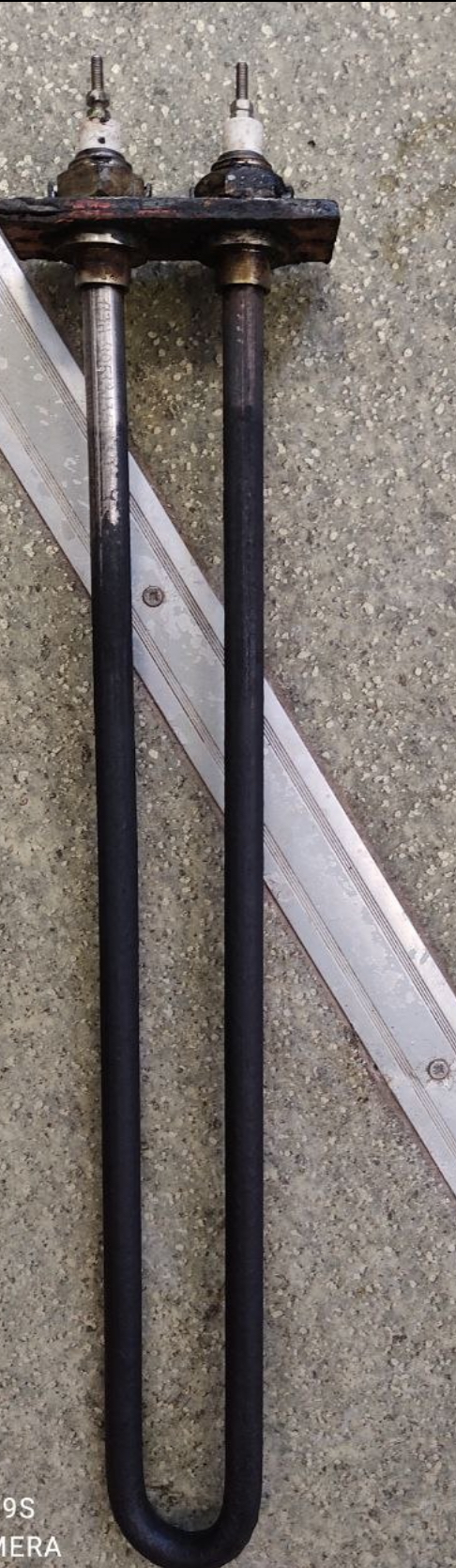

ТЭН для дизельного генератора ЭД60-Т400-3РН, 380 В, 3,5 кВт

Характеристики

Где стоит такой нагреватель

Что важно знать об узлах дизельного оборудования

Каталожное название связывает ТЭН с дизельным генератором ЭД60-Т400-3РН, однако сведения об оборудовании из справочника относятся к дизельным предпусковым подогревателям и обогревателям аккумуляторных батарей. В ПЖД электрический элемент разжигает топливную смесь в камере сгорания: это не погружной ТЭН в теплоносителе. Поэтому указанные для товара 3,5 кВт и 380 В нельзя автоматически считать параметрами элемента розжига конкретного ПЖД.

• В справочнике в качестве примеров ПЖД приведены 14ТС-10, 14ТС-10-12 и LongFei BT-8004. В найденных руководствах отдельная мощность электрического элемента розжига для этих моделей явно не указана; названия моделей не подтверждают совместимость с ТЭН 3,5 кВт, 380 В.
• Для элемента розжига ПЖД среди причин отказа указаны нагар, засорение форсунки подачи топлива и коррозия теплообменника. Эти сведения описывают оборудование, а не установленный в дизельном генераторе ТЭН из названия карточки.
• В обогревателях аккумуляторных батарей спецтехники и генераторов применяют плоскую нагревательную накладку или одеяло на корпус АКБ. Это не трубчатый электронагреватель мощностью 3,5 кВт и напряжением 380 В.
• В справочнике указаны модели накладок SILART SNB-120-300 и SILART SNB-180-500. Среди причин их отказа названы перетирание проводки при вибрации и повреждение оболочки при неаккуратном монтаже.
• До выбора замены для узла ЭД60-Т400-3РН установите, какой нагреватель стоит в оборудовании и как он подключён. Номиналы карточки - 3,5 кВт и 380 В - относятся к товару, но не определяют устройство элемента розжига ПЖД или нагревательной накладки АКБ.

Как заменить ТЭН с номиналами 3,5 кВт и 380 В

При замене ТЭН для дизельного генератора ЭД60-Т400-3РН сверяйте электрические параметры вместе с конструкцией и посадкой. Одних значений 3,5 кВт и 380 В недостаточно, чтобы определить форму нагревателя и тип крепления.

1. Отключите оборудование от электропитания и исключите случайное включение до завершения работ. Не выполняйте замену под напряжением.
2. Снимите старый элемент по инструкции к конкретному оборудованию. До установки новой детали зафиксируйте положение ТЭН, форму, маркировку, расположение выводов и вид крепления.
3. Сопоставьте мощность и напряжение старого элемента с маркировкой и документацией оборудования. В этой карточке указаны 3,5 кВт и 380 В; если данные установленного нагревателя отличаются, сначала уточните требуемое исполнение.
4. Измерьте диаметр трубки, развёрнутую длину, габариты после гибки и параметры крепления. Эти размеры позволяют проверить, поместится ли нагреватель в узле и совпадёт ли его посадка.
5. Подбирайте замену с учётом рабочей среды, геометрии и подключения. Не переносите конструкцию элемента розжига ПЖД или плоской накладки обогревателя АКБ на трубчатый ТЭН генератора.
6. После установки проверьте подключение по схеме оборудования и наличие заземления корпуса. При групповом подключении элементов на 380 В учитывайте схему «треугольник» и распределение нагрузки между фазами.

Какие исполнения доступны для ТЭН 3,5 кВт, 380 В

В карточке заданы 3,5 кВт и 380 В; остальные конструктивные параметры в названии не указаны. По заказу исполнение можно согласовать под посадочное место и режим работы оборудования, отдельно проверив расчётную нагрузку на оболочку.

• Для исходного номинала 3,5 кВт, 380 В расчётный ток составляет 9,2 А, расчётное сопротивление в рабочем режиме - 41,3 Ом. Для группы таких ТЭН на 380 В к трёхфазной сети в исходных данных указана схема «треугольник»; при выборе количества элементов можно учитывать кратность трём, чтобы нагрузка распределялась между фазами равномернее.
• Если вместо 3,5 кВт требуется 5,2 кВт на 380 В, расчётный ток будет 13,7 А, а при той же длине нагрузка на оболочку изменится в 1,49 раза. Для варианта 1,8 кВт на 380 В ток составит 4,7 А, нагрузка при той же длине изменится в 0,51 раза. В обоих случаях длину проверяют с учётом среды.
• Вариант 3,5 кВт на 220 В потребует пересчёта спирали: ток составит 15,9 А, сопротивление спирали - 13,8 Ом. Размеры при этом варианте остаются прежними; подключение элемента на 220 В к трёхфазной сети выполняют по схеме «звезда» согласно приведённым исходным данным.
• Крепление для ТЭН 3,5 кВт, 380 В в названии не задано. По заказу можем выполнить штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 или с трубной резьбой из доступных вариантов, либо фланец.
• Материал оболочки и геометрия для карточки 3,5 кВт, 380 В не указаны. По заказу доступны чёрная сталь, нержавеющая сталь, медь, покрытия цинком или фторопластом; исполнение может быть прямым, U-, W-, M-, Г-образным, в форме скрепки, кольца, спирали или по эскизу.
• Для ТЭН 3,5 кВт, 380 В можно выбрать выводы, которые подходят к подключению в узле: контактные стержни с резьбой М4, М5 или М6 с гайками либо провода в термостойкой изоляции. При согласовании также указывают требуемую длину холодной зоны; по заказу в ТЭН можно встроить термовыключатель или термостат.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в хлебопекарных ярусных печах ХПЭ и подовых печах для пиццы. Они нагревают воздух в камере, где выпекают хлеб, хлебобулочные изделия или пиццу; в подовой печи тесто также соприкасается с жаропрочным подом. Это примеры процессов для подобных нагревателей, а не подтверждение, что конструкция ТЭН 3,5 кВт, 380 В подходит для конкретной печи.

Такой тип нагревателя используют в сушильных камерах для древесины, где пиломатериалы сушат в контролируемой воздушной среде, и в электрических воздушно-тепловых завесах с принудительным обдувом. Подобные ТЭН применяют также в бытовых и фермерских инкубаторах: вентилятор перемешивает воздух в корпусе для равномерного прогрева. В холодильниках и морозильниках No Frost нагреватель служит для автоматической оттайки инея на испарителе. Для этих процессов различаются среда и теплоотдача, поэтому одинаковые 3,5 кВт и 380 В ещё не определяют конструкцию детали. Для подбора ТЭН по размерам сопоставляют посадку, форму и электрические параметры; развёрнутая длина нужна для расчёта нагревательной части, а габариты после гибки - для проверки установки.

Что сообщить для подбора ТЭН 3,5 кВт, 380 В

Для подбора трубчатого электронагревателя сообщите модель оборудования и приложите фото старого элемента и места установки. В названии карточки указаны ЭД60-Т400-3РН, 3,5 кВт и 380 В; сопоставьте эти параметры с маркировкой снятого ТЭН, которая может находиться у вывода или на штуцере.

Укажите диаметр трубки, развёрнутую длину или размеры после гибки, форму и крепление. Для штуцера сообщите резьбу, для фланца - необходимые посадочные размеры. Добавьте сведения о рабочей среде и наличии обдува: от этих условий зависит выбор нагрузки на оболочку. ТЭН на заказ можно согласовать по чертежу заказчика, если посадочное место нельзя описать только линейными размерами.

Если маркировки нет, опишите, какой узел нагревает элемент и как он установлен. Для дизельной техники важно не спутать трубчатый ТЭН с элементом розжига ПЖД или плоской накладкой обогревателя АКБ: это разные конструкции. По модели оборудования, фото, размерам и условиям работы можно определить, требуется ли исполнение 3,5 кВт, 380 В или другой вариант.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
