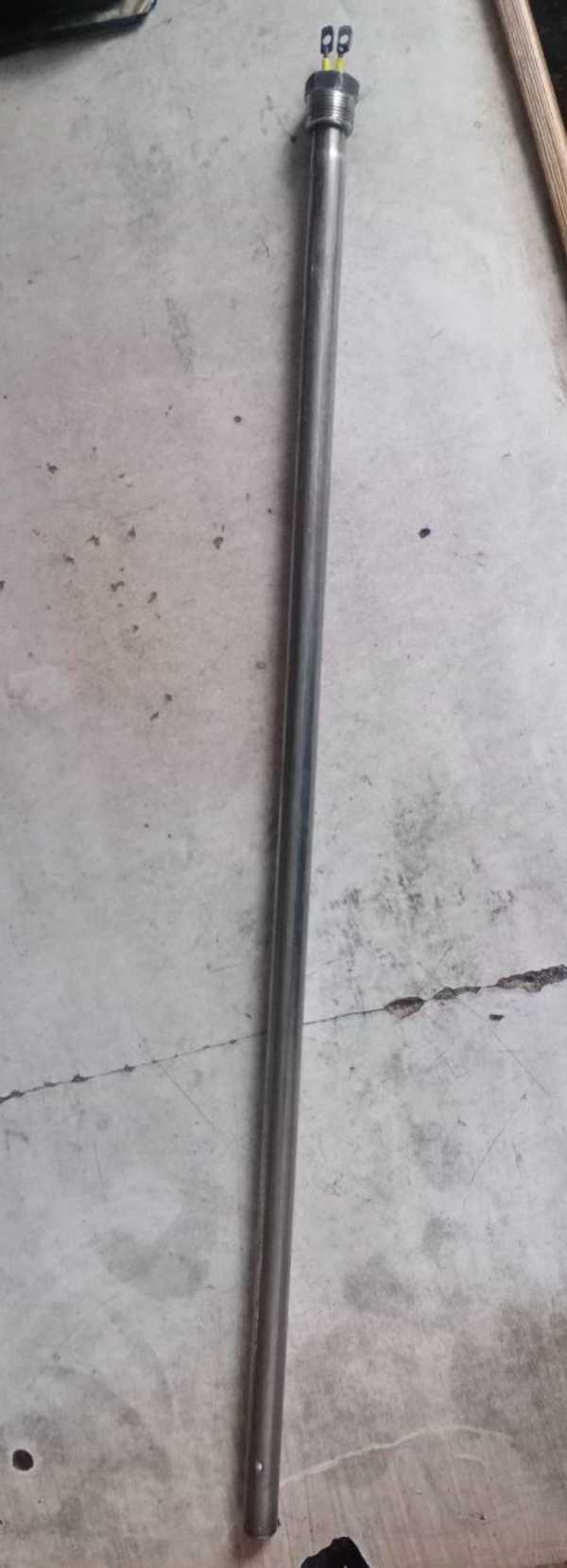

ТЭН прямой диаметром 20 мм

Характеристики

Где стоит такой нагреватель

Что именно сообщает маркировка прямого ТЭН Ø20 мм

Название «ТЭН прямой диаметром 20 мм» описывает форму трубки и её диаметр. Оно не сообщает длину, мощность, напряжение, материал оболочки или устройство крепления. Поэтому по этой записи нельзя восстановить полную маркировку изделия или решить, совпадёт ли оно с посадочным местом оборудования.

Для расшифровки обозначения сверьте каталожные параметры с надписями на старом нагревателе. Маркировка может находиться у вывода или на штуцере. Если её нет или она читается не полностью, прямой ТЭН Ø20 мм нужно описать дополнительными данными: длиной, электрическими параметрами, материалом и способом крепления. Так понятнее, какие параметры известны, а какие предстоит согласовать.

• Такие трубчатые ТЭН ставят в накопительных водонагревателях: мокрый элемент крепится на фланце в нижней части бака и контактирует с водой, сухой размещается в колбе. Обозначение «прямой, 20 мм» не указывает, к какому из этих исполнений относится рассматриваемое изделие.
• В справочнике описаны водонагреватели Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro. Это примеры оборудования, а не перечень моделей, для которых подтверждён прямой ТЭН диаметром 20 мм.
• На мокром нагревателе причиной отказа может стать накипь при жёсткой воде. Для ТЭН из этой карточки контакт с водой и материал оболочки не указаны, поэтому приписывать ему такое исполнение нельзя.
• Среди причин отказа узла водонагревателя также названы работа без воды и электрохимическая коррозия у полностью растворившегося анода. Прямая форма и диаметр 20 мм не позволяют определить, связана ли с этим неисправность конкретного ТЭН.

Как сверить прямую трубку Ø20 мм перед заменой

Совпадение диаметра 20 мм и прямой формы задаёт только начало проверки. Перед установкой сопоставьте с аппаратом длину, крепление и электрические параметры: в названии этого ТЭН они не указаны.

1. Обесточьте оборудование и подготовьте узел к работе по требованиям его документации. Указанные для ТЭН Ø20 мм форма и диаметр не определяют порядок доступа к нагревателю в конкретном аппарате.
2. Снимите старый элемент в соответствии с конструкцией оборудования. Осмотрите его форму и измерьте диаметр трубки: каталожное исполнение этой карточки прямое, Ø20 мм.
3. Сопоставьте длину старого ТЭН с доступным посадочным местом. Длина в названии не задана, поэтому она требует отдельной проверки для изделия диаметром 20 мм.
4. Зафиксируйте конструкцию крепления и размеры соединения. У прямого нагревателя Ø20 мм способ крепления нужно определить по старому изделию и узлу аппарата.
5. Установите мощность и напряжение по маркировке старого элемента или документации оборудования. Эти значения не расшифровываются из параметра «диаметр 20 мм».
6. Подбирайте замену только после сопоставления формы, диаметра, длины, крепления, мощности и напряжения. После монтажа проверяйте работу узла по правилам для конкретного оборудования.

Как задать исполнение прямого ТЭН диаметром 20 мм

Каталожная основа здесь конкретна: прямое исполнение, диаметр трубки 20 мм. Для тэн на заказ дополнительно задают параметры, которых нет в названии, и согласуют, какие из них должны сохраниться.

• Прямая трубка Ø20 мм → по заказу можем сделать U-, W-, M- или Г-образное исполнение, форму «скрепка», кольцо, спираль, оребрённый вариант либо конфигурацию по эскизу. Диаметр и геометрию изменённого изделия указывают отдельно.
• Для прямого ТЭН диаметром 20 мм можно отдельно выбрать присоединение: по заказу делаем штуцер с гайкой под метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 или трубную G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; также предусмотрен вариант с фланцем. Резьбу или исполнение фланца задают по посадочному месту.
• Для изделия Ø20 мм можно согласовать и способ подключения: по заказу делаем контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. В каталожном названии этот параметр не раскрыт.
• Материал оболочки у прямого ТЭН Ø20 мм в названии не обозначен. По заказу можем выполнить оболочку из чёрной стали, нержавеющей стали или меди; для выбора требуется указать рабочую среду.
• Мощность и напряжение для прямого исполнения диаметром 20 мм в каталоге не заданы. При заказе их согласуют отдельно с учётом размеров и среды; дополнительно можно предусмотреть встроенный термовыключатель или термостат.

Где применяют подобные трубчатые нагреватели

Подобные ТЭН используют в накопительных водонагревателях, где нагревается вода. В моечных машинах деталей нагреватель работает с водно-щелочным моющим раствором; в котле отопления пассажирского вагона он нагревает воду-теплоноситель. В кипятильнике непрерывного действия трубчатый нагрев служит для приготовления кипятка из проточной воды.

Другие процессы тоже используют нагреватели этого типа. В пароконвектомате нагревается циркулирующий горячий воздух или образуется пар, а в ламинаторе горячего ламинирования плёнка размягчается при прохождении вместе с бумагой или картоном между валами. В химических реакторах и ёмкостях подобные ТЭН применяют для нагрева технологических растворов, в том числе агрессивных жидкостей. Эти примеры относятся к типу нагревателя и не устанавливают совместимость прямого ТЭН диаметром 20 мм с перечисленным оборудованием.

Какие данные нужны для подбора прямого ТЭН Ø20 мм

Чтобы подобрать ТЭН по размерам, одного диаметра 20 мм недостаточно. Укажите длину прямого элемента и данные, которые не отражены в каталожном названии: электрические параметры, рабочую среду и вариант крепления.

Если маркировка старого изделия отсутствует, приложите фотографию и модель оборудования. Для изготовления по эскизу опишите требуемое прямое исполнение диаметром 20 мм и отдельно перечислите недостающие параметры. Так можно провести подбор ТЭН без предположений о мощности, напряжении или конструкции присоединения.

• Маркировка старого нагревателя, длина трубки и измеренный диаметр; для этой карточки сверяем прямую форму и Ø20 мм.
• Мощность, напряжение, рабочая среда и исполнение крепления: штуцер с резьбой, гайка или фланец.
• Модель оборудования и фото старого элемента, включая трубку, выводы и место установки.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
