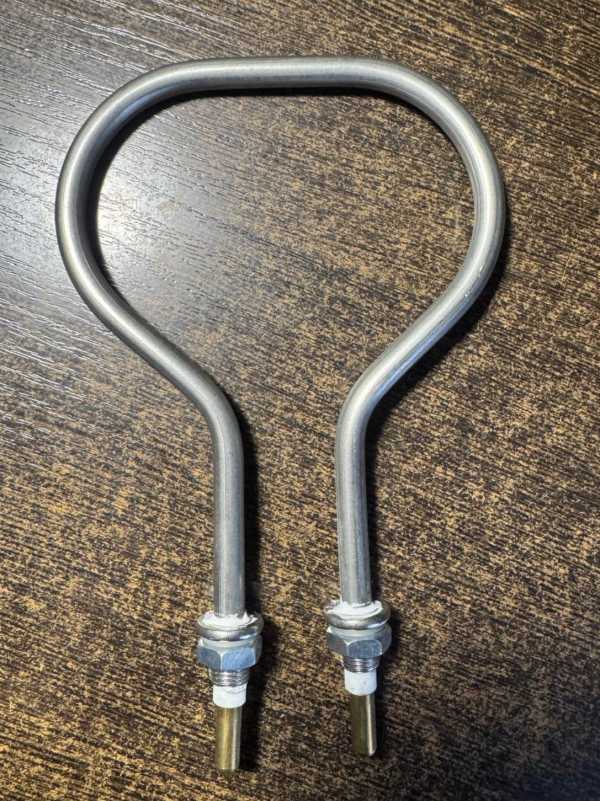

ТЭН 1,25 кВт для электрочайников. Длина 38 см. 220 В. (нерж.)

Характеристики

Сверьте мощность, длину и напряжение

Этот ТЭН для электрочайников имеет мощность 1,25 кВт, длину 38 см, рассчитан на 220 В и выполнен с оболочкой из нержавеющей стали. По этим параметрам можно отсеять неподходящие варианты при замене, но их недостаточно, чтобы подтвердить совместимость: в названии не указаны форма и крепление. Сравните мощность и напряжение с маркировкой старого нагревателя, а длину - с фактическим размером снятой детали. Если ищете тэн из нержавейки, учитывайте, что здесь материал оболочки указан как нержавеющая сталь, но её марка и диаметр не приведены. Длина 38 см сама по себе также не сообщает, прямая трубка или согнутая: это следует сверить по старой детали или чертежу.

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Какие параметры этого ТЭН можно изменить

Если нужен тэн на заказ, параметры исполнения можно согласовать отдельно, сохранив исходные 1,25 кВт, 220 В и длину 38 см либо задав другие значения. До заказа важно определить, что именно должно остаться неизменным: посадка, электрические параметры или габарит.

• Сейчас мощность составляет 1,25 кВт, напряжение - 220 В → по заказу делаем другие значения. При сохранении размеров изменение мощности влияет на удельную нагрузку на оболочку, поэтому её пересчитываем под рабочую среду.
• Сейчас оболочка указана как нержавеющая сталь → по заказу можем выполнить трубчатый электронагреватель с оболочкой из чёрной стали, меди, других указанных вариантов нержавеющей и специальных материалов, а также с покрытием цинком или фторопластом.
• В названии исполнения длиной 38 см не приведены тип выводов и длина контактной части → можем согласовать контактный стержень с резьбой М4, М5 или М6 и гайками либо вывод провода в термостойкой изоляции. Для выбора сообщите, как подключён старый нагреватель и какой участок должен оставаться холодным.
• Для ТЭН длиной 38 см крепление и форма в названии не указаны → по заказу можем сделать штуцер с гайкой или фланец, а форму и длину согласовать по эскизу либо параметрам старого нагревателя. Размер штуцера или фланца определяют по посадочному месту, а не по мощности изделия.
• Если 38 см - не требуемый габарит будущей детали, форму и длину можно задать отдельно: по заказу доступны прямое, U-, W-, M-, Г-образное исполнение, кольцо, спираль, скрепка или вариант по эскизу.

Как меняются расчётные параметры при выборе варианта

Для исполнения 1,25 кВт на 220 В расчётный ток составляет 5,7 А, расчётное сопротивление в рабочем режиме - 38,7 Ом. Эти значения относятся к указанному варианту мощности и напряжения. При подборе замены сверяйте их с данными старого ТЭН, но не используйте отдельно от механических параметров: для изделия также важны длина 38 см, оболочка и посадка в узел. Если меняется мощность или напряжение, прежний расчёт уже нельзя переносить на новое исполнение без пересчёта электрической части.

Вариант 0,6 кВт на 220 В даёт расчётный ток 2,7 А. При той же длине нагрузка на оболочку изменится в 0,48 раза. То есть при сохранении длины 38 см меняется не только ток, но и тепловая нагрузка на поверхность. Перед выбором такого исполнения нужно определить, допустима ли эта нагрузка для среды и требуется ли оборудованию мощность 0,6 кВт. Совпадение длины со старой деталью не подтверждает, что нагреватель обеспечит нужный режим.

Если выбрать 1,25 кВт на 380 В вместо исполнения на 220 В, расчётный ток составит 3,3 А, сопротивление спирали - 115,5 Ом. Размеры могут остаться прежними, но спираль пересчитывается под новое напряжение. Это не простая замена значения в маркировке: при сохранении длины 38 см электрическая часть будет рассчитана на другое напряжение. До заказа проверьте напряжение, предусмотренное подключением оборудования, и сообщите, какие габариты нужно сохранить.

При мощности 1,9 кВт на 220 В ток составит 8,6 А. Нагрузка на оболочку при той же длине изменится в 1,52 раза. Для длины 38 см такой вариант требует проверки по рабочей среде и допустимой нагрузке, а не только по возможности установить нагреватель на место старого. Укажите в заявке, что нужно сохранить - длину и напряжение либо заданную мощность и режим нагрева. Это позволит оценить, требуется ли менять длину активного участка вместе с мощностью.

Сравнение трёх вариантов показывает, почему нельзя выбирать замену только по внешнему размеру. При 0,6 кВт меняется нагрузка на оболочку в сторону уменьшения, при 1,9 кВт - в сторону увеличения, а переход с 220 В на 380 В требует пересчёта спирали даже при той же мощности. Во всех случаях исходная длина остаётся 38 см только как условие расчётного варианта; пригодность этого размера зависит от среды и посадки в конкретном узле.

Какие данные сверять в обозначении ТЭН

Маркировка по ГОСТ 13268-88 помогает сверить исполнение нагревателя, но по названию этой карточки нельзя восстановить полное обозначение. Здесь явно указаны 1,25 кВт, 220 В, длина 38 см и нержавеющая сталь; остальные параметры нужно уточнить по маркировке старой детали или документации оборудования.

• Сопоставьте мощность и номинальное напряжение: для этого ТЭН указаны 1,25 кВт и 220 В. Для варианта на другое напряжение требуется пересчитать электрическую часть.
• Уточните, что именно означает длина 38 см в ваших измерениях. Развёрнутая длина - длина трубки до изгиба, а габариты после гибки описывают расстояния между концами, высоту и межосевые размеры.
• Проверьте форму и посадку отдельно: в названии не приведены резьба, фланец, межосевое расстояние и конфигурация трубки. Совпадение мощности 1,25 кВт не доказывает совпадение крепления.
• Уточните материал и размер оболочки. Для этого ТЭН заявлена нержавеющая сталь, однако марка стали и диаметр оболочки в карточке не указаны.
• При сравнении конструкций учитывайте активную длину и холодную зону. Активный участок выделяет тепло, а в холодной зоне спирали нет; её длина кодируется буквами A–H по таблице ГОСТ.

Что сообщить для изготовления замены

Для подбора ТЭН по размерам начните с маркировки старого нагревателя: она может быть выбита у вывода или на штуцере. Сравните её данные с параметрами карточки: 1,25 кВт, 220 В и длина 38 см. Если маркировки нет, зафиксируйте форму детали и уточните, относится ли измеренная длина к трубке до изгиба или к установленному габариту. Так можно избежать ошибки, когда размер 38 см принимают за посадочную длину согнутого нагревателя.

Для расчёта именно этого исполнения укажите, в какой среде работает ТЭН для электрочайника: в воде, воздухе с обдувом или без него либо в масле. Это важно, если требуется изменить мощность относительно 1,25 кВт: нагрузку на оболочку нужно пересчитать под среду. Добавьте данные о креплении и модель оборудования либо фотографию снятого ТЭН. Модели оборудования в исходных данных для этой карточки не приведены, поэтому совместимость с конкретной моделью по одному названию подтвердить нельзя. Изготовление по чертежу заказчика можно согласовать, если в нём обозначены габариты и посадочные размеры.

• Размеры: длина 38 см, форма и габариты после гибки; при наличии укажите диаметр оболочки.
• Посадка: резьба штуцера, параметры фланца или межосевое расстояние, а также отличия крепления от старого исполнения.
• Электрические и рабочие данные: маркировка, мощность, напряжение, среда, модель оборудования или фото нагревателя.
