Характеристики
| Мощность | 3 кВт |
|---|
Как прочитать маркировку и найти развёрнутую длину
В обозначении по ГОСТ 13268-88 могут быть указаны развёрнутая длина, код длины контактного стержня в заделке, диаметр оболочки, мощность, среда и напряжение. Например, в обозначении «ТЭН-25А10/0,25Х127» число 25 соответствует длине 250 мм, код А - длине контактного стержня в заделке 40 мм, 10 - диаметру оболочки 10 мм.
В этом примере 0,25 - мощность в кВт, Х - код нагреваемой среды, 127 - номинальное напряжение. Это пример из ГОСТ, а не маркировка данного товара. Развёрнутая длина по стандарту составляет от 250 до 6300 мм.
- Развёрнутая длина - длина трубки до изгиба.
- Длина после гибки и расстояние между концами нужны для проверки посадки в узел.
Схема подключения зависит от напряжения ТЭН
При групповом подключении к сети 380/220 В ТЭН на 220 В соединяют звездой, а ТЭН на 380 В - треугольником. В звезде между фазой и нулём подают 220 В.
Для равномерной нагрузки по фазам число элементов выбирают кратным трём. В звезде мощность каждой ветви должна быть одинаковой. Напряжение этого товара в названии не указано, поэтому схему подключения нужно выбирать по маркировке.
- Для звезды проверьте равенство мощностей трёх ветвей.
- Для подбора схемы сверьте напряжение на маркировке ТЭН и параметры сети.
Проверка старого ТЭН перед заменой
Мультиметром проверяют сопротивление спирали и наличие обрыва. Результат сопоставляют с паспортом аппарата или данными старого ТЭН: универсального значения сопротивления для всех исполнений нет.
Для проверки изоляции измеряют сопротивление в холодном состоянии. Вместо этого допускается проверять ток утечки: не более 0,75 мА/кВт. Перед заменой очистите бак и посадочное место от грязи, накипи и ржавчины.
- Запишите маркировку со старого ТЭН, в том числе выбитую у вывода или на штуцере.

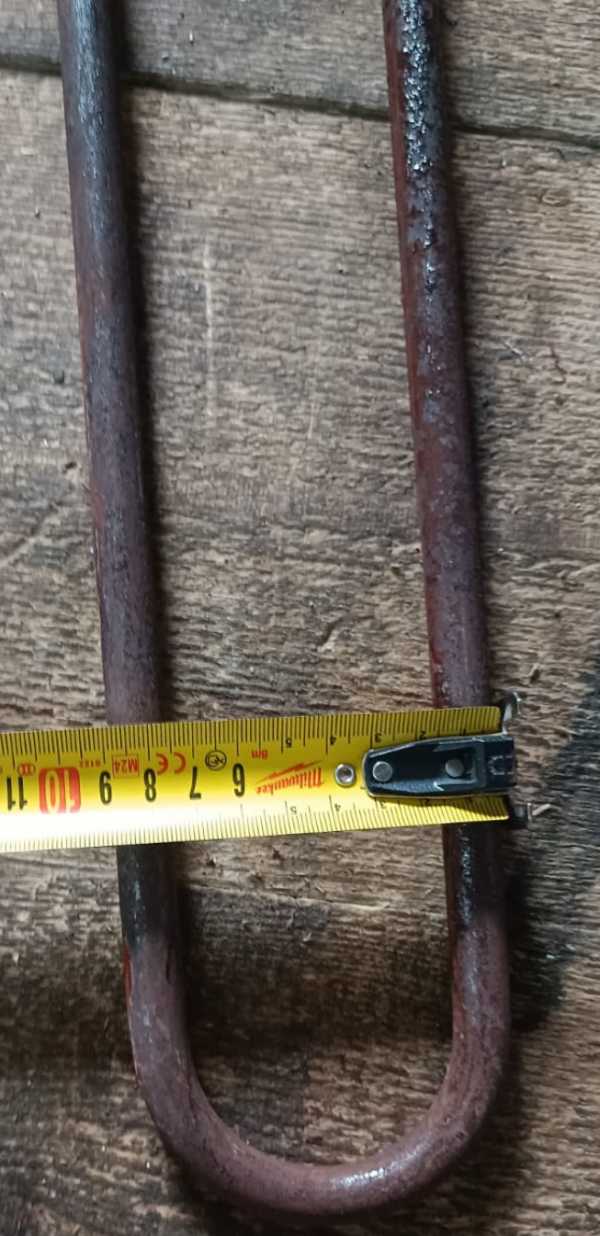

- Снимите диаметр, развёрнутую длину, длину контактного стержня и форму изгиба.
Что проверить, чтобы новый ТЭН не сел с перекосом
При замене важно сопоставить размеры и форму старого нагревателя, а также крепление. Отложения на баке и месте установки ухудшают контакт по резьбе или уплотнению: ТЭН может сесть с перекосом или появится протечка.
Перед монтажом очистите посадочное место и проверьте состояние крепления. Подбирайте новый нагреватель по маркировке, размерам и параметрам аппарата, а не только по мощности.
- Сверьте развёрнутую длину отдельно от габаритов после гибки.
- Проверьте совпадение формы и посадочных размеров.
Гибка и крепление задают габариты после установки
Развёрнутая длина остаётся исходным параметром трубки, а высота, расстояние между концами и межосевое расстояние параллельных участков определяют посадку после гибки. По заказу делаем прямую форму, U, M, W, спираль, скрепку или исполнение по эскизу.
Для крепления можно задать штуцер с гайкой или фланец. При замене проверьте тип крепления, резьбу и диаметр фланца, если он используется.
- Для изготовления по эскизу укажите форму и габариты после гибки.
- При замене ТЭН по образцу приложите замеры крепления и фотографию старого нагревателя.
Какие данные нужны для расчёта исполнения
Чтобы рассчитать ТЭН на заказ, передайте маркировку старого нагревателя или размеры. Трубчатый электронагреватель можно задать по чертежу, эскизу, образцу или маркировке.
В данных укажите среду: воду, неподвижный воздух или воздух с обдувом, масло. Уточните мощность и напряжение, а также способ крепления.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение, среда и модель оборудования.
- Крепление: штуцер с резьбой, гайка или фланец; при наличии - межосевое расстояние.
- Фото старого ТЭН и маркировки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известна только мощность 3 кВт, поэтому совместимость по напряжению, длине и креплению подтвердить нельзя. Сверьте маркировку и размеры старого нагревателя.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для расчёта нужны замеры: диаметр трубки, развёрнутая длина или форма и длина после гибки, размеры крепления, мощность и напряжение. Добавьте фото старого ТЭН и укажите среду.
Можно ли установить этот ТЭН в воду, воздух или масло?
Среда для этого товара в названии не указана. При подборе сообщите, будет ли это вода, неподвижный воздух, воздух с обдувом или масло.
Как мультиметром проверить старый ТЭН?
Проверьте мультиметром сопротивление спирали и наличие обрыва, затем сопоставьте показания с паспортом аппарата или маркировкой. Изоляцию проверяют в холодном состоянии; альтернативный контроль - ток утечки не более 0,75 мА/кВт.
Что прислать, чтобы рассчитать ТЭН?
Передайте маркировку, размеры, мощность и напряжение, укажите среду и тип крепления. Если маркировки нет, приложите фото старого ТЭН и модель оборудования.
Чем развёрнутая длина отличается от длины после гибки?
Развёрнутая длина - это длина трубки до изгиба; её используют как исходный параметр для расчёта мощности. Размеры после гибки, например высота и расстояние между концами, нужны для проверки посадки в узел.
