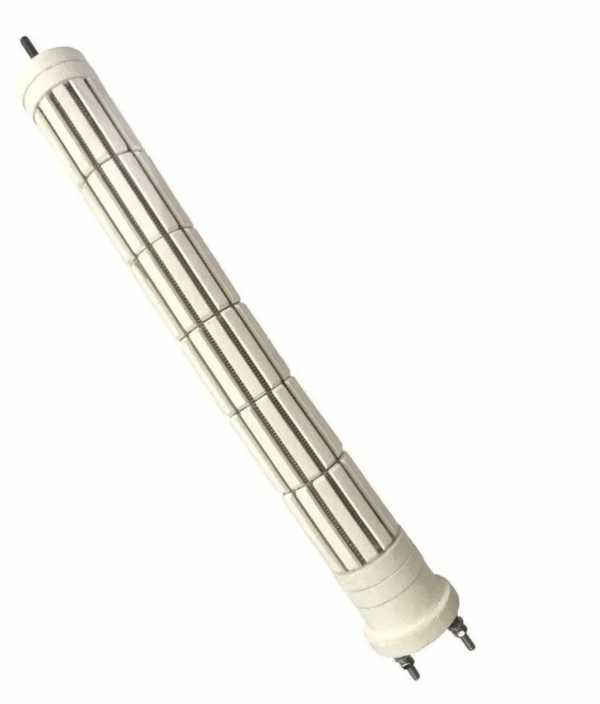

Характеристики
| Тип | сухой |
|---|---|
| Обозначение | 0,7-48х6секц. |
| Назначение | для бойлера |
| Мощность | 1 кВт |
Где стоит такой нагреватель
Накопительный водонагреватель (бойлер)
Узел: в баке, через боковой или нижний фланец (48 или 62/64 мм) либо через резьбовую втулку, рядом крепится магниевый анод. Какой ТЭН ставят: мокрый трубчатый (прямой контакт со стенкой трубки и водой) или сухой/керамический в колбе (не касается воды напрямую), материал медь или нержавеющая сталь, резьба под… Почему отказывает: накипь на мокром ТЭНе создаёт теплоизолирующий слой, из-за которого спираль внутри перегревается и прогорает; истощение или отсутствие магниевого анода ведёт к электрохимической коррозии… Модели: Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro.
Промышленный бойлер (водонагреватель) ГВС для котельных и ЖКХ
Узел: блок ТЭН с термостатом, вкрученный в бак бойлера через резьбовой штуцер (1½", 2"). Какой ТЭН ставят: трубчатый с встроенным механическим термостатом, медный или нержавеющий корпус, мощность от 2 кВт, напряжение 220 В. Почему отказывает: накипь на поверхности нагревателя при жёсткой водопроводной воде, выход из строя встроенного термостата.
Почему сухой ТЭН 1000W может выйти из строя
В бойлере сухой ТЭН находится в защитной гильзе и не соприкасается с водой напрямую. Для этой модели указаны мощность 1000W и обозначение 0,7-48х6секц.; расшифровки геометрии в названии нет. Поэтому при поиске причины отказа и выборе замены сверяют маркировку изделия, гильзу и крепление.
- Для сухого исполнения 1000W важно состояние защитной гильзы и её уплотнения. Влага и конденсат внутри гильзы при негерметичном уплотнении могут привести к отказу нагревателя; это одна из причин проверить узел, а не только электрическую часть.
- Сухой ход опасен и для сухого ТЭНа: перегрев может повредить внутренний изолирующий наполнитель и оболочку. Перед включением водонагревателя заполняют водяную часть и выпускают воздух по инструкции к конкретной модели.
- Накипь теплоизолирует поверхность мокрого нагревателя, из-за чего его спираль может перегреться. Указанный здесь сухой ТЭН 1000W отделён от воды гильзой, поэтому причину его отказа нельзя автоматически связывать с накипью на мокрой трубке.
- Магниевый анод защищает бак и узел мокрого ТЭНа от электрохимической коррозии; при его истощении защита ослабевает. Для сухого ТЭНа 1000W это не характеристика самого нагревателя, но состояние анода может иметь значение при обслуживании бойлера.
Как заменить ТЭН 1000W в бойлере
У сухого ТЭНа для водонагревателя 1000W/0,7-48х6секц. каталог не указывает тип крепления и напряжение. Сверьте эти параметры с установленным элементом и конструкцией бойлера; порядок работ определяйте по инструкции оборудования.
- До снятия сухого ТЭНа 1000W отключите электропитание бойлера и убедитесь, что к узлу можно безопасно приступать. Работы с подключённым к сети нагревателем не выполняйте.
- Освободите посадочный узел в порядке, предусмотренном для конкретного бойлера, и извлеките старый элемент. Если нагреватель установлен в гильзе, осмотрите её на повреждения и проверьте состояние уплотнения.
- Сверьте маркировку старого нагревателя с записью 1000W/0,7-48х6секц. Не принимайте обозначение после косой черты за подтверждённые размеры: каталог не расшифровывает его геометрию.
- Сопоставьте форму и размеры снятого ТЭНа, способ крепления, мощность и напряжение. У модели в каталоге указана мощность 1000W, но нет значения напряжения и описания присоединения.
- Подберите исполнение с учётом гильзы и посадочного места бойлера. Если маркировка не читается, подготовьте фотографию изделия, размеры узла и модель оборудования.
- После установки сухого ТЭНа 1000W заполните водяную часть бойлера и удалите воздух согласно инструкции к оборудованию. Проверьте герметичность узла до подачи питания.
Какие параметры сухого ТЭНа можно изменить
Каталожное исполнение задано как сухой ТЭН мощностью 1000W с обозначением 0,7-48х6секц. Другие параметры в названии не раскрыты; варианты согласуют для конкретной конструкции бойлера.
- Крепление: запись «для бойлера» у ТЭНа 1000W не задаёт присоединение → по заказу делаем штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также возможно фланцевое крепление. Тип и размер выбирают под посадочное место бойлера.
- Выводы: для сухого ТЭНа 1000W/0,7-48х6секц. их исполнение в названии не указано → по заказу ставим контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
- Оболочка: каталожное название не называет материал трубки сухого ТЭНа 1000W → для воды по заказу применяем медь, нержавеющую сталь AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды можем выбрать AISI 316 или титан.
- Мощность и напряжение: для этого изделия указано 1000W, а напряжение не приведено → по заказу делаем мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если размеры сохраняются, изменение мощности требует пересчёта удельной нагрузки на оболочку под среду.
- Форма и длина: обозначение 0,7-48х6секц. не даёт расшифровки геометрии → по заказу выполняем прямую форму, U, W, M, Г-образный вариант, скрепку, кольцо, спираль или оребрённое исполнение, в том числе по эскизу.
- Дополнительное оснащение: для ТЭНа 1000W встроенные элементы в каталоге не указаны → по заказу добавляем термовыключатель или термостат.
Где применяют подобные трубчатые нагреватели
Подобные трубчатые ТЭН применяют в накопительных и промышленных водонагревателях, а также в электрокотлах для нагрева воды или антифриза. Сухой вариант размещают в защитной гильзе; мокрый контактирует с водой. В кипятильнике пассажирского вагона нагреватель используют для приготовления кипятка, а в электросамоваре он нагревает воду внутри бака.
Такой тип нагревателя применяют в кормозапарниках и электрических пищеварочных котлах: вода в рубашке передаёт тепло кормовой массе в варочном баке. В ванне длительной пастеризации молока нагревают воду в рубашке, а в мини-пивоварнях используют прямой нагрев сусла или нагрев воды в контуре. Для ТЭНа 1000W/0,7-48х6секц. отдельно проверяют конструкцию и параметры оборудования; примеры применения подобных нагревателей не подтверждают совместимость конкретной модели.
Что прислать для подбора сухого ТЭНа 1000W
Чтобы подобрать замену сухому ТЭНу 1000W/0,7-48х6секц., сообщите модель бойлера и покажите посадочный узел. Это помогает сопоставить фактическую конструкцию гильзы и крепления с параметрами требуемого исполнения.
Если маркировка снятого элемента не сохранилась, приложите фотографии ТЭНа целиком и отдельно места присоединения. Для сухого исполнения покажите также гильзу и уплотнение: влага внутри негерметичного узла может быть связана с отказом нагревателя.
- Модель бойлера и фото сухого ТЭНа 1000W вместе с местом установки.
- Маркировку снятого изделия, а также известные мощность и напряжение.
- Размеры, форму и тип крепления старого элемента, фотографию гильзы.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Вопросы
Можно ли сделать сухой ТЭН 1000W с другой резьбой или креплением?
Да. Для исполнения 1000W по заказу доступен штуцер с гайкой с указанными метрическими или трубными резьбами, а также фланец. Выбор зависит от посадочного узла бойлера.
Можно ли изменить выводы или длину контактного стержня?
Для сухого ТЭНа 1000W можно заказать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Требуемый вариант указывают при согласовании исполнения.
Можно ли изменить мощность или напряжение ТЭНа 1000W?
По заказу доступны мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При сохранении размеров другую мощность пересчитывают под среду.
Можно ли подобрать сухой ТЭН 1000W без маркировки старого элемента?
Да, для подбора нужны модель бойлера, фото старого ТЭНа и размеры посадочного узла. Если мощность или напряжение известны, сообщите их отдельно: обозначение 0,7-48х6секц. в каталоге не расшифровано.
Подойдёт ли сухой ТЭН 1000W для другой среды?
В каталоге этот сухой ТЭН указан для бойлера, поэтому применение в другой среде нельзя подтвердить по названию. Для ТЭНа для воды материал оболочки согласуют с условиями эксплуатации; для иной среды задают отдельные параметры.
Подойдёт ли ТЭН 1000W/0,7-48х6секц. к моему бойлеру?
По мощности 1000W совместимость определить нельзя. Сухие нагреватели встречаются, например, в Drazice OKC 160 и Thermex Nika 80-V SafeDry, но это не подтверждает установку данной модели: нужны маркировка старого ТЭНа, размеры и модель бойлера.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
