Характеристики
| Тип | ТЭН кольцевой |
|---|---|
| Назначение | для коптильни |
| Размер | d-193мм |
| Исполнение | универсальный |
| Мощность | 2 кВт |
Где стоит такой нагреватель
Термодымовая камера (коптильня)
Узел: электрические ТЭНы нагрева камеры плюс отдельный ТЭН-парогенератор, включаемый в режиме «варка». Какой ТЭН ставят: трубчатый; модель КТД-50 (загрузка до 50 кг), установленная мощность 5,1-6,1 кВт, напряжение 220 В, встроенный или выносной дымогенератор закрытого типа на щепе… Почему отказывает: высокая влажность и дым внутри камеры ускоряют коррозию контактов и самой трубки ТЭН; жир и копоть, оседающие на элементе, снижают теплоотдачу и вызывают локальный перегрев; частые циклы…
Проверьте, какой узел коптильни нагревает ТЭН

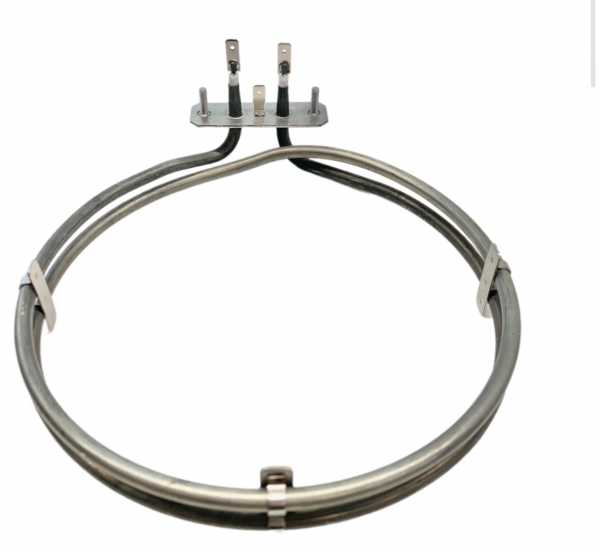

Этот ТЭН имеет кольцевую форму, мощность 2000W и размер d-193мм. В термодымовой камере электрические нагреватели обеспечивают нагрев камеры, а отдельный ТЭН-парогенератор включается в режиме «варка». Перед выбором замены определите, какой именно узел обслуживает неисправный элемент. Кольцевая форма и назначение «для коптильни» сами по себе не показывают, предназначен ли нагреватель для камеры или парогенератора.
В камере на нагреватель воздействуют горячий воздух и дым, а при режиме варки присутствует пар. Повышенная влажность и дым ускоряют коррозию контактов и трубки ТЭН. Осевшие жир и копоть снижают теплоотдачу, из-за чего возможен локальный перегрев. При осмотре кольца d-193мм обратите внимание на нагар, трещины, деформацию трубки и следы коррозии. Видимые повреждения оболочки также указывают на необходимость замены; неисправность иногда проявляется дымом в момент пробоя.
В справочных данных для термодымового оборудования указаны модели КТД-50, КВК-600 и КВК-200. Для КТД-50 приведены загрузка до 50 кг, установленная мощность 5,1-6,1 кВт и напряжение 220 В. Эти значения относятся к камере, а не к каталожному кольцевому ТЭН 2000W d-193мм. Модели помогают определить тип оборудования, но не подтверждают совпадение посадки нагревателя.
Последовательность замены кольцевого ТЭН
Для замены ТЭН 2000W d-193мм сначала установите, что неисправен именно элемент нагрева камеры, а не отдельный нагреватель парогенератора. Затем сравните старую деталь с каталожной по форме, посадке и электрическим параметрам.
- Перед работой с кольцевым ТЭН отключите коптильню от питания и дождитесь, пока нагреватель и камера остынут. Ориентируйтесь на инструкцию оборудования.
- Определите расположение неисправного элемента: в камере или в узле парогенератора. Сверьте его форму с каталожным исполнением: кольцо d-193мм.
- Извлеките старый ТЭН, соблюдая порядок обслуживания конкретной коптильни. Осмотрите его оболочку, выводы и крепление, чтобы зафиксировать признаки коррозии, нагара или деформации.
- Сопоставьте снятый элемент с параметрами товара: кольцевая форма, 2000W и d-193мм. Отдельно проверьте посадку, способ крепления и положение выводов: в названии каталога эти параметры не указаны.
- Если размеры кольца или крепление отличаются, не выбирайте ТЭН только по назначению «для коптильни». Передайте данные старого элемента для подбора ТЭН по размерам.
- После установки проверьте, что кольцо закреплено, а выводы не повреждены и не задевают соседние детали. Контрольное включение выполняйте по инструкции к оборудованию.
Какие параметры кольца можно изменить
Каталожное исполнение этого ТЭН: кольцо d-193мм, мощность 2000W. Если для коптильни нужны другие посадочные или электрические параметры, их можно задать при заказе; изменения следует согласовать относительно исходной формы кольца.
- Сейчас форма кольцевая, размер d-193мм → по заказу можем сделать прямую, U-, W-, M- или Г-образную форму, «скрепку», спираль, оребрённый вариант либо исполнение по эскизу. Для нужной посадки задают длину, радиус гиба и межосевое расстояние.
- Сейчас крепление кольцевого ТЭН в названии не указано → по заказу можем выполнить штуцер с гайкой или фланец. Для штуцера доступны резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, а также G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2. При выборе укажите посадочный размер узла коптильни.
- Сейчас материал оболочки для ТЭН 2000W d-193мм не обозначен → по заказу можем изготовить оболочку из чёрной стали, нержавеющей стали, меди, титана или жаропрочной стали. Если требуется защитное покрытие, сообщите, нужно ли цинковое или фторопластовое исполнение.
- Сейчас указана мощность 2000W → по заказу можно согласовать другую мощность и напряжение. При сохранении размера кольца d-193мм изменение мощности требует пересчёта удельной нагрузки на оболочку под рабочую среду.
- Сейчас тип выводов каталожным названием не задан → по заказу можем выполнить контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Для коптильни укажите требуемый вариант соединения и длину холодной зоны.
- Для кольцевого ТЭН d-193мм дополнительно можно заказать встроенный термовыключатель или термостат. Укажите, требуется ли один из этих элементов в исполнении мощностью 2000W.
В каких установках работают подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в термодымовых камерах для нагрева камеры; отдельный нагреватель-парогенератор используется при режиме варки. Каталожный ТЭН кольцевой, для коптильни, 2000W, d-193мм предназначен для этого типа оборудования по указанному назначению. Чтобы оценить замену в конкретной камере, сравните его кольцо и крепление с установленным элементом.
Подобные нагреватели применяют также в котлах отопления пассажирских вагонов, расстоечных шкафах, химических реакторах и ёмкостях. В моечно-дезинфицирующих машинах нагревают воду с моющим раствором, в электрических самогонных аппаратах - брагу, в кипятильниках непрерывного действия - проточную воду. Эти примеры относятся к другим процессам и средам: размер d-193мм и мощность 2000W не подтверждают применимость кольцевого ТЭН к перечисленным установкам.
Какие данные нужны для подбора ТЭН d-193мм
Сообщите модель коптильни и приложите фото старого нагревателя в установленном положении. Уточните, находится ли он в камере или в отдельном парогенераторе. Это важно, поскольку в термодымовом оборудовании нагрев камеры и парогенератор являются разными узлами.
Для сравнения с товаром укажите мощность старого элемента и размеры кольца. У каталожной позиции заявлены 2000W и d-193мм; также нужно понять, совпадают ли форма после гибки, посадка и крепление. На фотографии покажите выводы и место установки, а отдельно сообщите требуемое напряжение, если оно известно.
Если требуется изменить кольцевую форму, крепление, материал оболочки, мощность или выводы, перечислите это в запросе. Для ТЭН на заказ укажите рабочую среду: горячий воздух и дым камеры либо пар при варке. Так можно предметно обсудить исполнение трубчатого электронагревателя и выяснить, подходит ли каталожный универсальный вариант по размерам.
Вопросы
Можно ли сделать кольцевой ТЭН 2000W d-193мм с другой резьбой или креплением?
Да, по заказу доступны штуцер с гайкой или фланец. У каталожного ТЭН d-193мм крепление не указано, поэтому резьбу выбирают по посадочному узлу коптильни.
Можно ли изменить выводы или длину контактного стержня у ТЭН d-193мм?
Да. Для кольцевого ТЭН мощностью 2000W можно задать стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Пришлите требуемую длину и укажите расположение выводов.
Можно ли сохранить размер d-193мм, но изменить мощность или напряжение?
Другие мощность и напряжение можно согласовать по заказу. Для кольцевого ТЭН d-193мм изменение мощности требует пересчёта нагрузки на оболочку с учётом рабочей среды.
Можно ли изготовить ТЭН 2000W d-193мм по старому образцу без маркировки?
Да, приложите фото старого элемента и сообщите его размеры, форму, крепление и расположение выводов. Сопоставьте образец с каталожными параметрами 2000W и d-193мм; напряжение по размеру определить нельзя.
Можно ли использовать кольцевой ТЭН d-193мм в другой среде?
В каталоге ТЭН 2000W d-193мм указан для коптильни, материал оболочки не обозначен. Для другой среды нужно согласовать материал и исполнение нагревателя.
Подойдёт ли кольцевой ТЭН 2000W d-193мм к КТД-50, КВК-600 или КВК-200?
Эти модели приведены как примеры термодымового оборудования, но их названия не подтверждают совместимость. Сверьте кольцевую форму, размер d-193мм, крепление и электрические параметры старого нагревателя.
