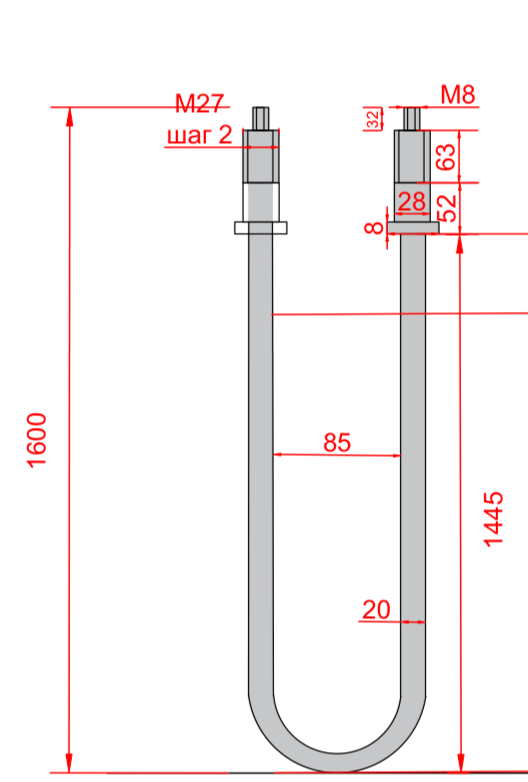

ТЭН для электролизера, 380 В, 10 кВт, нержавеющая сталь

Характеристики

Где стоит такой нагреватель

Что проверить у ТЭН электролизера до замены

В каталоге обозначен ТЭН для электролизера с мощностью 10 кВт, напряжением 380 В и оболочкой из нержавеющей стали. Его форма, крепление и длина не указаны. Поэтому место установки конкретного нагревателя и способ его фиксации нужно уточнять по узлу, а не выводить из названия.

В справочнике отдельно рассмотрена предызолированная импульсная трубка с электрообогревом. Вдоль такой трубки под теплоизоляцией и защитной оболочкой проходит электрический спутник. Это описание другого узла: конструкцию спутника нельзя считать конструкцией ТЭН электролизера на 10 кВт.

1. Для импульсных линий КИП в источнике перечислены РИЗУРПАК-Э, РИЗУРПАК-З и РИЗУРПАК-И. Это примеры оборудования с электрическим спутником, но не подтверждение установки в них ТЭН из нержавейки на 380 В.
2. У описанного спутника указано питание 230 В, а у каталожного ТЭН электролизера - 380 В. Эти значения относятся к разным изделиям; при подборе замены ориентируйтесь на фактическую схему конкретного оборудования.
3. Для спутника в импульсной линии среди причин отказа названы механическое повреждение при монтаже или демонтаже трубопровода, повреждение изоляционной оболочки и попадание влаги. Эти сведения не устанавливают причину отказа ТЭН мощностью 10 кВт.
4. При осмотре снятого ТЭН электролизера проверьте оболочку на трещины, нагар, деформацию и следы коррозии. Такие признаки приведены в исходных данных для трубчатых нагревателей в целом, поэтому сами по себе не объясняют, почему вышло из строя именно это исполнение.

Замена: длина трубки и габарит в узле - разные параметры

У каталожного ТЭН заданы мощность 10 кВт, напряжение 380 В и материал оболочки, но геометрия не приведена. При замене сначала зафиксируйте форму старого нагревателя: от неё зависит, как соотносятся длина трубки и пространство, которое ТЭН занимает после гибки.

1. Перед снятием отключите оборудование и дождитесь безопасного состояния узла. Для каталожного исполнения учитывайте питание 380 В.
2. Снимите старый нагреватель, стараясь не менять форму трубки. Отметьте видимые повреждения и состояние оболочки, чтобы сопоставить их с условиями работы ТЭН на 10 кВт.
3. Найдите маркировку и перепишите электрические данные. У этой позиции указаны 10 кВт и 380 В; если параметры снятого ТЭН другие, не считайте его равноценным только из-за похожего внешнего вида.
4. Зафиксируйте длину трубки по её оси до гибки, а затем опишите форму детали в посадочном месте. Для изогнутого исполнения отметьте высоту и расстояние между выходящими концами: эти размеры показывают, поместится ли ТЭН в узле.
5. Сверьте диаметр трубки, расположение выводов и крепление снятого нагревателя. Для ТЭН электролизера на 10 кВт эти параметры в названии не приведены, поэтому до заказа их нужно получить с образца или из документации оборудования.
6. После установки проверьте нагреватель в работе по требованиям оборудования. Если ТЭН подключён по схеме «звезда», мощности трёх ветвей должны быть одинаковыми; это требование относится к подключению.

Какое исполнение заказать вместо базового 10 кВт, 380 В

В каталоге для этого ТЭН указаны 10 кВт, 380 В и оболочка из нержавеющей стали. По заказу можно изменить исполнение, но изменения мощности, напряжения и геометрии следует рассматривать с учётом конкретной среды и посадочного места.

• Электрические параметры: исходно 10 кВт и 380 В → доступны другие мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для отдельного варианта 10 кВт на 220 В указаны ток 45,5 А и сопротивление спирали 4,8 Ом; при таком напряжении спираль рассчитывают заново. Для 15 кВт на 380 В ток составляет 39,5 А, а нагрузка на оболочку при прежней длине будет в 1,5 раза выше. Вариант 5 кВт на 380 В имеет ток 13,2 А, нагрузка на оболочку при прежней длине составит 0,5 от исходной. В обоих случаях длину проверяют с учётом среды.
• Материал оболочки: для каталожного ТЭН указана нержавеющая сталь без уточнения марки → по заказу доступны чёрная сталь, нержавеющая сталь AISI 304, AISI 316 или 12Х18Н10Т, жаропрочная сталь, медь и титан. Также можно согласовать цинковое или фторопластовое покрытие. Выбор материала для нагревателя на 10 кВт связывают с рабочей средой; марку стали базовой позиции не следует предполагать.
• Геометрия: форма и длина каталожного нагревателя не указаны → можно заказать прямое исполнение, U-, W-, M- или Г-образную форму, «скрепку», кольцо, спираль, оребрённый вариант или изготовление по эскизу. Для изогнутого ТЭН отдельно согласуйте длину трубки до гибки и внешний контур, который должен войти в узел.
• Крепление: в названии для ТЭН электролизера оно не обозначено → по заказу доступны штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, варианты с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2 и фланец. Тип крепления определяют по посадочному месту.
• Выводы и автоматика: для каталожного ТЭН тип выводов не задан → можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Дополнительно доступны встроенные термовыключатель или термостат.

Где применяют подобные трубчатые нагреватели

Подобные трубчатые ТЭН применяют в электрических воздушно-тепловых завесах для подогрева потока у дверного или воротного проёма и в подвесных промышленных тепловентиляторах для обогрева помещений. В холодильниках и морозильниках No Frost такие нагреватели используют для оттайки инея на испарителе. У этих применений разные условия теплообмена, поэтому параметры каталожного ТЭН электролизера - 10 кВт и 380 В - не дают сами по себе ответа о его применимости.

Подобный тип нагревателя используют в промышленных инкубаторах, где поддерживают температуру воздуха с принудительной циркуляцией, и в подовых печах, где выпекают пиццу и лепёшки на жаропрочном поде. В ротационных пекарских шкафах горячий воздух движется вокруг вращающейся тележки, а камера периодически увлажняется паром. Это примеры оборудования для похожих трубчатых нагревателей; у ТЭН для электролизера на 10 кВт форма, длина и крепление должны соответствовать конкретному узлу.

Что прислать для подбора ТЭН на заказ

Для подбора ТЭН по размерам укажите, что исходное исполнение предназначено для электролизера и имеет мощность 10 кВт, напряжение 380 В и оболочку из нержавеющей стали. Приложите модель оборудования или фото старого нагревателя, маркировку, если она сохранилась, диаметр трубки и тип крепления. Для изогнутого варианта опишите длину трубки до гибки и габарит после неё; также сообщите рабочую среду и параметры, которые требуется сохранить. Так можно согласовать форму ТЭН из нержавейки под конкретное посадочное место.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
