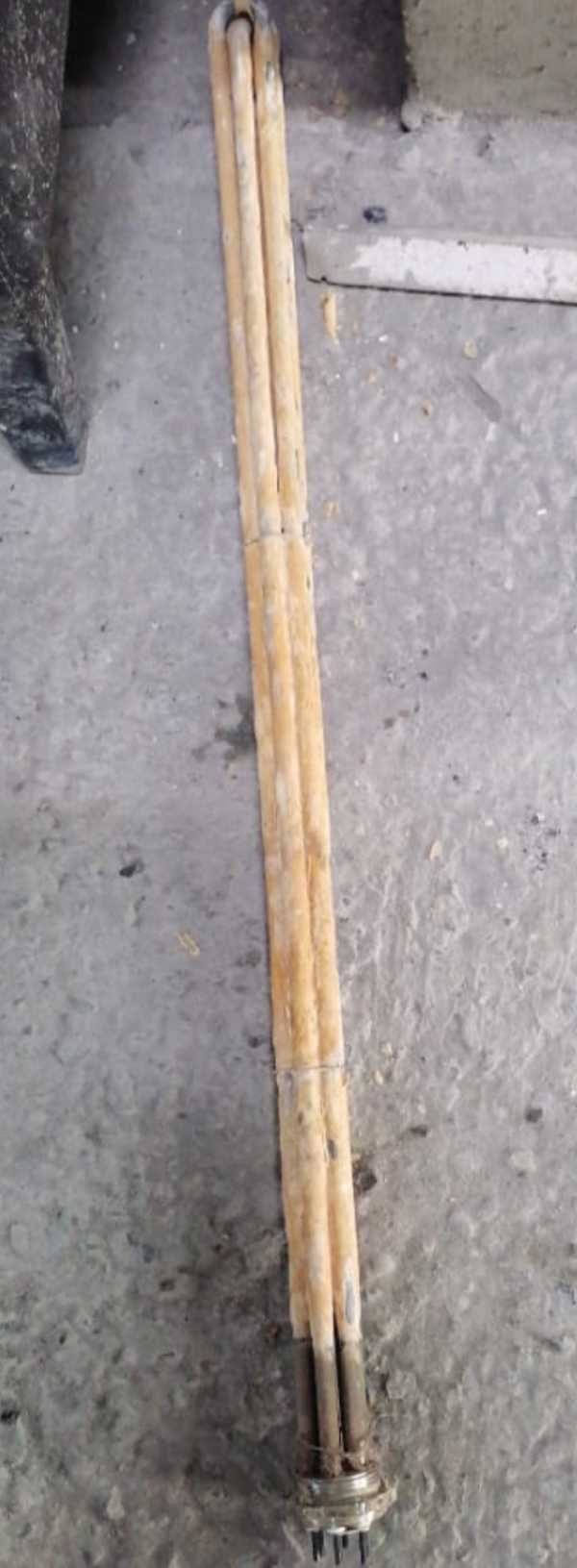

Характеристики
| Изделие | ТЭН |
|---|---|
| Мощность | 24 кВт |
| Напряжение | 380 В |
Как читать обозначение ТЭН 24 кВт, 380 В
Каталожное название сообщает два параметра изделия: мощность 24 кВт и напряжение 380 В. По нему нельзя определить длину, диаметр оболочки, конфигурацию, материал и тип крепления. Для выбора исполнения трубчатого электронагревателя эти сведения нужно задать отдельно: они должны соответствовать посадочному месту и условиям работы конкретного оборудования.
Для ТЭН 24 кВт на 380 В расчётный ток составляет 63,2 А, сопротивление в рабочем режиме - 6 Ом. Это расчётные значения для данного сочетания мощности и напряжения, а не размеры или обозначение способа подключения. Если изменить один из электрических параметров, ток и сопротивление тоже меняются. Например, рассчитанный вариант 24 кВт на 220 В имеет ток 109,1 А и сопротивление спирали 2 Ом. Поэтому для замены нагревателя важно сверять и маркировку, и электрические данные оборудования.
Расчёт по мощности и напряжению
| Расчётный ток | 63,2 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 6 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как изменить исполнение при мощности 24 кВт
Для этого ТЭН указаны 24 кВт и 380 В. Если нужно сохранить эти значения, но адаптировать изделие к конкретному месту установки, остальные параметры следует согласовать отдельно.
- В каталожном названии нет данных о креплении → для ТЭН 24 кВт, 380 В по заказу можно выбрать штуцер с гайкой либо фланец. Укажите требуемую посадку и размеры сопряжения: выбранное крепление должно соответствовать узлу оборудования.
- Тип выводов для исполнения 24 кВт, 380 В не обозначен → по заказу можно задать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Также укажите длину холодной зоны, если она должна соответствовать установленному нагревателю.
- Материал оболочки ТЭН 24 кВт, 380 В в названии не указан → по заказу доступны чёрная сталь, нержавеющая сталь, медь, титан и другие указанные варианты, а также покрытия цинком или фторопластом. Материал согласуют с рабочей средой, а не выбирают по значениям мощности и напряжения.
- Если для оборудования вместо 24 кВт требуется другая мощность или вместо 380 В - другое напряжение, эти параметры можно задать в заказе. При сохранении размеров новая мощность изменит удельную нагрузку на оболочку, поэтому её пересчитывают под среду.
- Форма и длина исполнения 24 кВт, 380 В не заданы → по заказу можно изготовить прямой, гнутый, оребрённый или иной вариант из предусмотренных исполнений, в том числе по эскизу. Нужные длину, форму и габариты следует обозначить отдельно.
- Для ТЭН с исходными параметрами 24 кВт и 380 В дополнительно можно задать встроенный термовыключатель или термостат. Если такая комплектация нужна, укажите её вместе с основными параметрами исполнения.
Расчётные варианты: что меняется относительно 24 кВт, 380 В
Для исходного ТЭН 24 кВт, 380 В расчётные значения составляют 63,2 А и 6 Ом. Они служат отправной точкой при сравнении с альтернативными вариантами, но не подтверждают совместимость изделия с конкретной электрической схемой или посадочным местом. Если оборудование требует другой режим, необходимо оценивать новый ток и нагрузку на оболочку, а не только сопоставлять мощность.
При сохранении мощности 24 кВт и переходе с 380 В на 220 В расчётный ток составит 109,1 А, сопротивление спирали - 2 Ом. В этом варианте спираль пересчитывается, размеры остаются прежними. Для заказчика это означает, что физическую геометрию можно оставить, но электрические параметры будут другими. До выбора такого исполнения нужно проверить, рассчитаны ли подключение и оборудование на указанный ток.
Вариант мощностью 12 кВт на 380 В имеет расчётный ток 31,6 А. При той же длине нагрузка на оболочку изменится в 0,5 раза относительно исходного исполнения 24 кВт; длину проверяют с учётом рабочей среды. Меньшая мощность не означает автоматически, что прежняя геометрия даст требуемый режим нагрева: нужно учитывать условия теплоотдачи и назначение аппарата.
Для варианта 36 кВт на 380 В расчётный ток равен 94,7 А. При той же длине нагрузка на оболочку изменится в 1,5 раза, поэтому длину проверяют под среду. По сравнению с исходными 24 кВт это увеличение мощности при сохранении напряжения 380 В, а значит, требуется отдельно оценить допустимость такой нагрузки. Эти расчёты помогают сформулировать задание на тэн на заказ, а не считать альтернативные параметры простым переименованием исходного изделия.
Эскиз для ТЭН 24 кВт на 380 В
Если требуется изготовить ТЭН 24 кВт, 380 В по индивидуальной геометрии, эскиз должен показывать не только общий контур, но и размеры, по которым изделие устанавливается в оборудование. Укажите, где находится крепление, в какую сторону направлена нагревательная часть и какие габариты доступны после установки. Мощность и напряжение подпишите отдельно, чтобы исходные 24 кВт и 380 В не смешивались с размерами.
Для исполнения по эскизу нужны данные, которых нет в каталожном названии: развёрнутая длина, диаметр оболочки, форма и габариты после гибки, материал, длина холодной зоны или контактного стержня, тип крепления. Если меняются мощность или напряжение, укажите новые значения вместо исходных и сообщите рабочую среду: нагрузку на оболочку нужно оценивать с учётом условий применения.
- На контуре отметьте развёрнутую длину и габариты после гибки для выбранной формы ТЭН 24 кВт, 380 В.
- Подпишите диаметр оболочки и материал, выбранный для среды, в которой будет работать нагреватель.
- Покажите крепление и контактную часть с необходимыми размерами и расположением выводов.
Данные для подбора исполнения 24 кВт, 380 В
Чтобы подобрать тэн по размерам и не ограничиваться совпадением мощности, приложите маркировку старого образца или чертёж. Для исходного ТЭН ориентиром остаются 24 кВт и 380 В; если в оборудовании требуется иной режим, укажите его отдельно и сообщите модель аппарата.
- Маркировку старого ТЭН или данные с таблички оборудования, чтобы сверить исходные 24 кВт и 380 В.
- Развёрнутую длину, диаметр трубки и форму с габаритами после гибки для проверки места установки.
- Размеры узла крепления: резьбу штуцера, параметры гайки или фланца и межосевое расстояние, если оно требуется.
- Рабочую среду для выбора материала оболочки и проверки нагрузки при мощности 24 кВт.
- Фото старого нагревателя и модель оборудования, если по имеющимся размерам нельзя определить нужное исполнение.
Вопросы
Можно ли для ТЭН 24 кВт, 380 В изменить резьбу штуцера или тип крепления?
Да. Для исполнения 24 кВт, 380 В по заказу можно задать штуцер с гайкой либо фланец; параметры крепления должны соответствовать посадочному месту оборудования.
Можно ли изменить выводы или длину контактного стержня у ТЭН 24 кВт?
Можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны укажите отдельно для исполнения на 24 кВт и 380 В.
Можно ли изменить мощность или напряжение, сохранив размеры ТЭН?
В расчёте есть варианты 24 кВт на 220 В, 12 кВт на 380 В и 36 кВт на 380 В. Для ТЭН 24 кВт, 380 В при изменении параметров проверяют ток и нагрузку на оболочку.
Можно ли сделать ТЭН 24 кВт, 380 В по старому образцу без маркировки?
Можно передать фото или эскиз, но по одному внешнему виду нельзя подтвердить исходные 24 кВт и 380 В. Для подбора понадобятся данные о подключении, размерах и условиях работы.
Можно ли использовать ТЭН 24 кВт, 380 В в другой рабочей среде?
Среда не указана в названии изделия. Сообщите, где будет работать ТЭН мощностью 24 кВт и напряжением 380 В: материал оболочки и нагрузку на неё согласуют с условиями применения.
Подойдёт ли ТЭН 24 кВт, 380 В к моему оборудованию?
По мощности 24 кВт и напряжению 380 В совместимость подтвердить нельзя: в названии нет данных о креплении и геометрии. Для проверки укажите модель оборудования и параметры посадочного места.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
