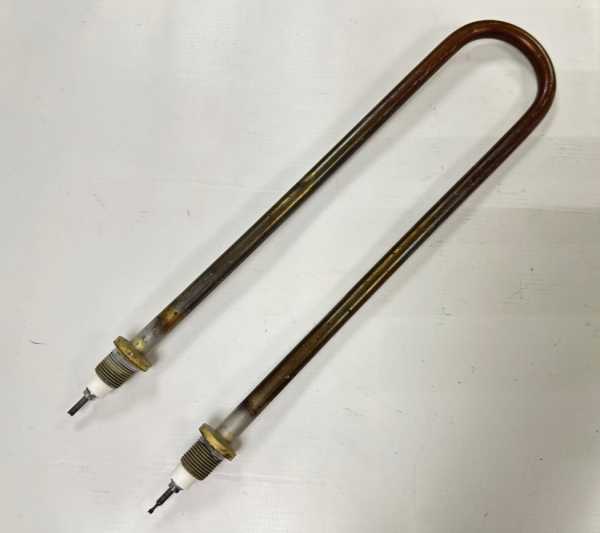

ТЭН для камеры ВФЭ2/0,9 СЗМО, зав. № 558

Характеристики

Назначение	Для дезинфекционной камеры
Обозначение камеры	ВФЭ2/0,9
Производитель камеры	СЗМО
Заводской номер камеры	558
Год выпуска камеры	2022

ВФЭ2/0,9: что известно о ТЭН и его подключении

Трубчатый электронагреватель обозначен как ТЭН для камеры ВФЭ2/0,9 СЗМО с заводским номером 558, 2022 г.в. Эти данные идентифицируют оборудование, но не раскрывают номинал отдельного элемента. Для подключения нескольких ТЭН к трёхфазной сети нужны мощность и напряжение каждого элемента, количество нагревателей в группе и схема камеры.

В названии есть обозначение камеры ВФЭ2/0,9, но нет мощности и напряжения ТЭН. Номиналы нельзя выводить из модели камеры.
Если элементы рассчитаны на 220 В и подключаются к сети 380/220 В, справочные данные описывают схему «звезда»: между фазой и нулём звезды подают 220 В. Это не подтверждает, что именно так подключён нагреватель камеры зав. № 558.
Для ТЭН с номиналом 380 В в справочных данных приведена схема «треугольник». Применять её к этой камере можно только после сверки с маркировкой элементов и её электросхемой.
Равномерность нагрузки по фазам зависит от числа и номиналов ТЭН в группе. В карточке не указано, сколько элементов установлено в ВФЭ2/0,9, поэтому количество для фазной группы нужно проверить по схеме.
Указанные в названии заводской номер 558 и год выпуска 2022 г.в. помогают определить камеру, но не заменяют маркировку нагревателя.

Какие исполнения можно задать для ТЭН камеры СЗМО

Для ТЭН на заказ для камеры ВФЭ2/0,9 согласуем исполнение по данным установленного нагревателя и узла его монтажа. Параметры, отсутствующие в названии, задаются отдельно.

Крепление ТЭН для ВФЭ2/0,9 в карточке не обозначено → по заказу делаем штуцер с гайкой или фланец; посадочные размеры нужно согласовать по узлу камеры.
В названии ТЭН для камеры СЗМО не указан способ подключения → для этой позиции можно согласовать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину контактного стержня и холодной зоны указывают отдельно.
Материал оболочки ТЭН зав. № 558 в названии не приведён → по заказу выбираем предусмотренное исполнение: чёрная сталь, нержавеющая сталь или медь; также доступны другие варианты материала и покрытия из списка исполнений.
Мощность и напряжение ТЭН для камеры ВФЭ2/0,9 не указаны → по заказу задаём их по требованиям узла и проверяем согласованность с размерами и средой. При одинаковых размерах изменение мощности меняет удельную нагрузку на оболочку.
Форма и длина трубчатого электронагревателя не указаны → по заказу выполняем прямую, U-, W-, M-, Г-образную форму, «скрепку», кольцо, спиральное или оребрённое исполнение; размеры и изгиб согласуем по заданию.
Для ТЭН камеры ВФЭ2/0,9 можно согласовать встроенный термовыключатель или термостат, если такой контроль требуется для узла нагрева.

Как нагреватель работает в камере и что влияет на отказ

ТЭН в названии предназначен для дезинфекционной камеры ВФЭ2/0,9. По справочным данным, в паровоздушных и пароформалиновых камерах блок трубчатых электронагревателей располагают в воздуховоде; это описание типа узла, а не подтверждение конструкции ТЭН с заводским номером 558.

Для дезинфекционных камер такого типа описан нагрев увлажнённого воздуха блоком ТЭН в воздуховоде. При подборе исполнения для ВФЭ2/0,9 нужно учитывать среду и место монтажа, поскольку эти параметры в названии товара не раскрыты.
В справочнике приведены паровоздушные и пароформалиновые камеры по ГОСТ 20509-75, в том числе с отраслевыми обозначениями типа ВФС и ДП. Это примеры оборудования, а не указание на взаимозаменяемость нагревателей.
В моечно-дезинфицирующих машинах нагреватели встречаются в баке воды. В качестве примеров оборудования указаны Miele PG 8583 и Miele PLW 8636 LAB; совпадение назначения не подтверждает применимость ТЭН камеры ВФЭ2/0,9 к этим моделям.
В автоматических мойках-дезинфекторах эндоскопов нагреватель может находиться в бустер-баке или контуре подогрева ёмкости с дезинфицирующим средством. В справочнике приведена модель Endoclens NSX, но данных о взаимозаменяемости её ТЭН с нагревателем СЗМО нет.
Среди причин отказа ТЭН в воздуховоде дезинфекционной камеры указаны конденсат, повышенная влажность и циклы нагрева-остывания. Для моек отдельно отмечены накипь при недостаточной водоподготовке и воздействие агрессивных моющих или дезинфицирующих растворов.

Маркировка ТЭН важнее обозначения камеры

Обозначение «ВФЭ2/0,9 СЗМО, зав. № 558, 2022 г.в.» относится к камере, для которой указан трубчатый электронагреватель. По этой записи нельзя определить номинальное напряжение, мощность или количество элементов. Для подключения группы к трёхфазной сети нужны данные каждого ТЭН и электрическая схема камеры.

В справочных данных по ГОСТ 13268-88 приведены номинальные напряжения, в том числе стандартный низковольтный ряд; также указаны доли номинальных значений для последовательного соединения. Эти сведения относятся к стандарту и не задают параметры ТЭН для ВФЭ2/0,9. В ГОСТ перечислены разные диаметры оболочки, в том числе 8 мм, но это не подтверждает такой диаметр у нагревателя зав. № 558. Для расчёта мощности ТЭН нужны фактические номиналы элементов и данные узла.

Маркировка на старом ТЭН позволяет уточнить его номинал; обозначение камеры ВФЭ2/0,9 само по себе для этого недостаточно.
Схему «звезда» или «треугольник» выбирают с учётом напряжения элементов и схемы оборудования, а не только заводского номера камеры.
Если меняются мощность, напряжение или число элементов в группе, нужно повторно проверить соответствие подключения требованиям камеры СЗМО.

Что сверить для ТЭН ВФЭ2/0,9 перед заказом

Для ТЭН по размерам для камеры ВФЭ2/0,9 СЗМО сообщите маркировку старого нагревателя, если она сохранилась, и укажите развёрнутую длину или длину и форму после гибки, диаметр трубки, параметры крепления и межосевое расстояние. Отдельно передайте мощность, напряжение и среду работы; при отсутствии маркировки приложите фото нагревателя и укажите заводской номер камеры 558, 2022 г.в.

Вопросы

Можно ли сделать ТЭН для ВФЭ2/0,9 с другой резьбой или креплением?

Да, для ТЭН камеры ВФЭ2/0,9 по заказу доступны штуцер с гайкой или фланец. Тип и размеры крепления в названии не указаны, поэтому их согласуют по узлу установки.

Можно ли изменить выводы или длину контактного стержня ТЭН СЗМО?

Для ТЭН камеры зав. № 558 можно согласовать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину контактного стержня и холодной зоны нужно задать отдельно.

Можно ли заказать для ВФЭ2/0,9 другую мощность или напряжение?

Да, эти параметры можно задать для ТЭН на заказ, но исходные мощность и напряжение нагревателя ВФЭ2/0,9 в карточке не приведены. Для группового подключения также необходима схема камеры.

Можно ли изготовить ТЭН для камеры ВФЭ2/0,9 без маркировки старого элемента?

Для подбора ТЭН СЗМО передайте фото старого элемента, его размеры и данные о среде работы, а также обозначение камеры и заводской номер 558. Без маркировки или электрических данных нельзя определить мощность и напряжение только по названию модели.

Можно ли использовать ТЭН ВФЭ2/0,9 в другой среде?

Чтобы оценить применение ТЭН ВФЭ2/0,9 в другой среде, укажите условия работы нагревателя и требуемый материал оболочки. По одному обозначению камеры нельзя установить, подходит ли имеющееся исполнение для другого узла.

Подойдёт ли ТЭН для ВФЭ2/0,9 к другой камере, мойке или дезинфектору?

Название указывает на камеру ВФЭ2/0,9 СЗМО, но не подтверждает совместимость с другим оборудованием. В справочнике приведены Miele PG 8583, Miele PLW 8636 LAB и Endoclens NSX; для подбора ТЭН к этим моделям нужно сверить размеры, крепление и маркировку старого элемента.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
