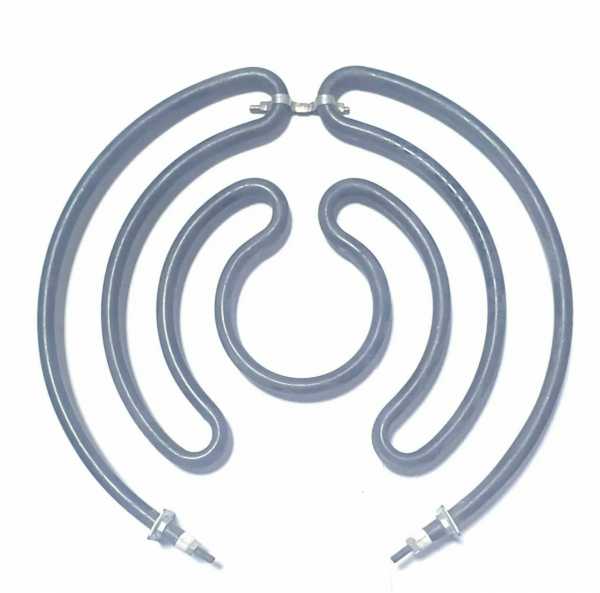

ТЭН вертикальный кольцевой диам.32*40 200Вт 230В

Характеристики

Где стоит такой нагреватель

Кольцо 32*40 и открытые ТЭН гриля: не путайте исполнения

В вертикальном гриле для шаурмы открытые трубчатые нагреватели стоят сбоку от вертела, а расстояние до продукта регулируется винтом. В этой карточке описано другое исполнение: вертикальное кольцо диаметром 32*40, мощностью 200 Вт и напряжением 230 В. Каталожное название не подтверждает установку кольцевого элемента в гриль или совпадение его формы с нагревателем оборудования.

• Такие открытые ТЭН ставят в вертикальные грили для шаурмы, где элементы расположены сбоку от вертела.
• Для грилей описан отказ открытого элемента от локальных прогаров трубки: на раскалённую поверхность попадают капли жира и мясного сока.
• Для открытых ТЭН гриля производитель оборудования требует прокалку при первом включении в течение 20 минут. Это требование не следует автоматически переносить на кольцевое исполнение из карточки.
• Для изделия 200 Вт, 230 В расчётный ток составляет 0,9 А, расчётное сопротивление в рабочем режиме - 264,5 Ом.
• При подборе кольцевого ТЭН сопоставляйте диаметр 32*40 с фактическим контуром после гибки и отдельно проверяйте развёрнутую длину трубки.

Замена кольца: проверьте длину до монтажа

У этой позиции известны кольцевое исполнение, диаметр 32*40, мощность 200 Вт и напряжение 230 В. Развёрнутая длина, способ крепления и конструкция выводов в названии не указаны, поэтому их сверяют до выбора замены.

1. Отключите оборудование от электропитания и снимите старый нагреватель согласно инструкции к конкретному узлу.
2. До измерений сохраните исходный контур кольца: деформация после снятия затруднит сравнение формы с вертикальным исполнением 32*40.
3. Если маркировка сохранилась, сверьте её с параметрами этой позиции: 200 Вт и 230 В. Отдельно запишите значения, которые требуется сохранить или изменить.
4. Измерьте развёрнутую длину трубки и размеры кольца после гибки. Не используйте диаметр 32*40 вместо этих двух замеров.
5. Уточните конструкцию крепления и выводов: в названии каталога для кольцевого ТЭН они не заданы.
6. После подбора установите нагреватель и проверьте работу по инструкции оборудования. Для открытых грилей отдельно учитывайте требования к их ТЭН, не распространяя их без оснований на кольцевую деталь.

Изменения для вертикального кольца 32*40

Исходная конфигурация этой позиции: вертикальный кольцевой ТЭН диаметром 32*40, мощностью 200 Вт и напряжением 230 В. При заказе можно согласовать новую геометрию и конструкцию с размерами узла и рабочей средой.

• Кольцо диаметром 32*40 можно заменить другой формой изгиба: по заказу делаем прямое, U-, W-, M-, Г-образное исполнение, скрепку, спираль, оребрённую форму или вариант по эскизу. Для нового контура задаются развёрнутая длина, радиус гиба и межосевое расстояние.
• Для мощности 200 Вт и напряжения 230 В можно выбрать другие электрические параметры: доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Например, вариант 0,2 кВт на 220 В имеет расчётный ток 0,9 А и сопротивление спирали 242 Ом; для 0,2 кВт на 24 В ток составляет 8,3 А, сопротивление - 2,9 Ом. В обоих случаях спираль пересчитываем, сохраняя размеры.
• Материал оболочки кольцевой позиции в названии не указан. Для исполнения диаметром 32*40 по заказу выбирают чёрную сталь, нержавеющую сталь, медь, AISI 304, AISI 316, 12Х18Н10Т, жаропрочную сталь или титан.
• Для кольца 32*40 можно задать крепление под конкретный узел: штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 или трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; также возможно исполнение на фланце.
• Вариант выводов для ТЭН 200 Вт, 230 В согласуют отдельно: контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. По заказу также устанавливаем встроенный термовыключатель или термостат.

Применение подобных трубчатых ТЭН

Подобные трубчатые ТЭН применяют в пищеварочных котлах для варки блюд и в профессиональных фритюрницах для разогрева масла или жира. В электрическом перегонном кубе нагреватель доводит брагу до температуры испарения спирта, а в клеевой ванне кромкооблицовочного станка поддерживает расплавленный клей перед нанесением на кромочный материал. Эти примеры описывают применение похожих трубчатых нагревателей, но не подтверждают совместимость с кольцом 32*40, 200 Вт, 230 В.

Подобные ТЭН используют также в ламинаторах горячего ламинирования, где плёнка размягчается перед прижатием валами, и в химических реакторах или ёмкостях для нагрева технологических растворов. Условия и среды в этих установках отличаются. Поэтому при заказе кольцевого ТЭН отдельно согласуют материал оболочки, геометрию после гибки и электрические параметры, а длину проверяют под конкретную среду.

Для этой позиции в каталоге не приведена развёрнутая длина: обозначение диаметра 32*40 не заменяет длину трубки до гибки и размер готового контура. При изменении мощности с исходных 200 Вт нагрузку на оболочку проверяют с учётом длины и рабочей среды. Например, для 0,1 кВт на 230 В ток составляет 0,4 А, а нагрузка при той же длине меняется в 0,5 раза; для 0,3 кВт на 230 В ток составляет 1,3 А, нагрузка меняется в 1,5 раза.

Данные для заказа кольца 200 Вт, 230 В

Для заказа трубчатого электронагревателя сообщите исходные параметры позиции: вертикальное кольцевое исполнение, диаметр 32*40, мощность 200 Вт и напряжение 230 В. Развёрнутая длина, материал оболочки, крепление и вид выводов в названии не указаны; эти сведения нужны, чтобы согласовать исполнение с посадочным местом.

Если маркировки на старом элементе нет, приложите фотографию и размеры. На снимке желательно показать кольцевой контур, выводы и место крепления: так проще сопоставить форму после гибки с длиной трубки и конструкцией узла.

• Модель оборудования или фотографию узла, где установлен кольцевой ТЭН 32*40.
• Развёрнутую длину, диаметр трубки и размеры кольца после гибки.
• Требуемые мощность и напряжение, рабочую среду, материал оболочки и конструкцию крепления: резьбу с гайкой, фланец или межосевое расстояние.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
