Характеристики

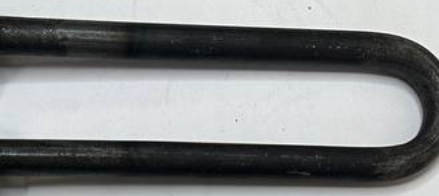

| Наименование | ТЭН для климатической камеры ARS-1100-AE |
|---|---|
| Назначение по названию | Для климатической камеры |
| Обозначение оборудования | ARS-1100-AE |
| Тип изделия | ТЭН |
Где стоит такой нагреватель
Дренажная магистраль (трубопровод конденсатоотвода) холодильного и климатического оборудования
Узел: греющий кабель, намотанный спирально или проложенный вдоль трубы под теплоизоляцией Какой ТЭН ставят: саморегулирующийся греющий кабель (не классический трубчатый ТЭН), мощность порядка 30 Вт на метр при 220В, рассчитан на трубы диаметром 50-100 мм, не требует отдельного… Почему отказывает: повреждение изоляции кабеля при монтаже, залив водой повреждённого участка, пережим при креплении хомутами Модели: Raychem (nVent) FrostGuard, серия CDE1553, Raychem (nVent) QTVR, серия EU1381, Raychem (nVent) HTV, серия EU1750.
Сначала определите, какой нагреватель установлен в ARS-1100-AE
Название «ТЭН для климатической камеры ARS-1100-AE» не сообщает, где именно находится нагреватель и как он устроен. Это важно выяснить до заказа: в дренажной магистрали климатического оборудования от замерзания конденсата применяют греющий кабель, а не классический трубчатый электронагреватель. Кабель укладывают вдоль трубы или спирально под теплоизоляцией. Для такого узла в справочнике приведены изделия Raychem (nVent) FrostGuard, серии CDE1553, QTVR, серии EU1381, HTV, серии EU1750, и BTV, серии EU1380. Это примеры кабельных решений для дренажа, а не модели, к которым подтверждена совместимость ТЭН ARS-1100-AE. У кабеля могут повреждаться изоляция при монтаже и при пережиме хомутами; если вода попадает на повреждённый участок, возникает причина отказа. Поэтому перед тем как заказывать ТЭН по размерам, проверьте, что снятая деталь действительно трубчатая, а не кабель, и установите её место в климатической камере. Не переносите на этот товар параметры кабельного узла: в названии ARS-1100-AE нет ни мощности, ни напряжения, ни диаметра или длины нагревателя.
Как снять размеры для замены ТЭН ARS-1100-AE
Для замены нагревательного элемента в климатической камере ARS-1100-AE сначала зафиксируйте исходные данные, затем сопоставьте их с посадочным местом и электрической частью.
- Перед снятием ТЭН ARS-1100-AE отключите камеру от питания и дождитесь безопасного состояния узла. Так измерения и осмотр не будут зависеть от подключённых выводов.
- До очистки старого элемента найдите маркировку у вывода или на крепёжной части и сфотографируйте её. Если обозначений нет или они не читаются, отметьте это: мощность и напряжение нельзя точно определить по внешнему виду.
- Измерьте развёрнутую длину, если элемент прямой, либо запишите длину и габариты после гибки, если форма сложная. Отдельно укажите диаметр трубки и форму изгиба, чтобы при подборе для ARS-1100-AE сравнивали не только общую длину.
- Зафиксируйте длину контактного стержня или холодной зоны, тип выводов и их положение относительно корпуса. Эти размеры влияют на подключение и на то, как нагреватель размещается в камере.
- На снятом ТЭН ARS-1100-AE осмотрите узел крепления и измерьте его посадочную часть. Если нагреватель удерживают несколько точек крепежа, запишите расстояние между ними; если соединение резьбовое, сохраните обозначение резьбы.
- Перед установкой нового ТЭН осмотрите и очистите посадочное место от загрязнений и отложений. Проверьте совпадение крепления и габаритов, а мощность и напряжение сверьте с маркировкой или документацией камеры ARS-1100-AE.
Какие параметры ТЭН ARS-1100-AE можно задать по заказу
В обозначении ARS-1100-AE не зашифрованы размеры, электрические параметры, материал оболочки и способ крепления. Их указывают отдельно, чтобы исполнение соответствовало старому нагревателю и условиям работы климатической камеры.
- Для ТЭН ARS-1100-AE тип крепежа нужно сверить с посадочным местом старого элемента: по заказу можем выполнить штуцер с гайкой или фланец. Если камера рассчитана на штуцерное соединение, укажите резьбу: метрическую М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
- В названии ARS-1100-AE тип электрического подключения не обозначен. Для этого ТЭН по заказу можем сделать контактный стержень с резьбой М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции; длину холодной зоны задают по компоновке камеры.
- Материал оболочки ТЭН ARS-1100-AE в названии не указан. Для заказа можно выбрать чёрную сталь, нержавеющую сталь, жаропрочную сталь, медь или титан; если требуется защитное покрытие, доступны варианты с цинком или фторопластом. Материал согласуют со средой, в которой работает нагреватель.
- Мощность и напряжение ТЭН ARS-1100-AE по названию определить нельзя, поэтому их задают отдельно при заказе. Возможны мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если сохранить габариты старого элемента, но изменить мощность, требуется пересчитать удельную нагрузку на оболочку с учётом среды.
- Форма и длина ТЭН ARS-1100-AE также не приведены в каталожном названии. По заказу делаем прямое исполнение, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль, оребрённый вариант либо форму по эскизу. В задании указывают развёрнутую длину, радиус гиба и межосевое расстояние; дополнительно можно предусмотреть встроенный термовыключатель или термостат.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в градирнях и открытых бассейнах охлаждения чиллера, чтобы защитить воду в чаше от замерзания при зимнем простое. В ванне длительной пастеризации нагревается вода рубашки, а молоко внутри рабочей ёмкости проходит тепловую обработку. Такие нагреватели встречаются и в котлах отопления пассажирских вагонов: электрический режим работает параллельно с угольной топкой или используется как резерв. Эти примеры относятся к подобным нагревателям и не задают параметры ТЭН для климатической камеры ARS-1100-AE.
Подобные трубчатые ТЭН ставят в стиральные машины для подогрева воды в баке барабана по программе, в накопительные водонагреватели для нагрева воды в баке перед разбором, а также в кормозапарники и электрические пищеварочные котлы. В последних вода в рубашке передаёт тепло кормовой массе в варочном баке. У этих применений различаются среда, режим и конструкция посадочного места, поэтому параметры нельзя автоматически переносить на ТЭН ARS-1100-AE. Для заказа сначала установите тип старого элемента и задайте его фактические размеры, крепление и электрические характеристики.
Что прислать для подбора ТЭН ARS-1100-AE
Для подбора ТЭН на заказ для климатической камеры ARS-1100-AE отправьте данные старого элемента и место его установки. Если маркировка отсутствует, укажите это и приложите снимки с разных сторон.
- Фото ТЭН целиком, крепления и расположения выводов.
- Маркировку с корпуса, штуцера или участка у вывода.
- Развёрнутую длину либо габариты после гибки, форму и диаметр трубки.
- Мощность и напряжение по маркировке или документации оборудования.
- Тип крепления, резьбу штуцера либо размеры фланца и межосевое расстояние.
- Модель камеры ARS-1100-AE и описание среды, в которой работает нагреватель.
Вопросы
Можно ли сделать ТЭН ARS-1100-AE с другой резьбой или креплением?
Да, по заказу можно изменить крепление на штуцер с гайкой или фланец. Для ТЭН климатической камеры ARS-1100-AE резьбу и посадочные размеры выбирают по старому элементу.
Можно ли изменить выводы или длину контактного стержня?
Для ТЭН ARS-1100-AE можно задать контактный стержень с резьбой М4, М5 или М6 либо выводы проводом в термостойкой изоляции. Длину контактной части или холодной зоны указывают по фактической компоновке.
Можно ли задать другую мощность или напряжение при прежних размерах?
Да, для ТЭН ARS-1100-AE электрические параметры можно задать отдельно. При изменении мощности и сохранении габаритов нужно пересчитать удельную нагрузку на оболочку с учётом среды.
Можно ли заказать ТЭН ARS-1100-AE без маркировки старого элемента?
Можно передать измеренные длину, диаметр трубки, форму изгиба и параметры крепления, а также фото элемента. Если мощность и напряжение неизвестны, их нужно уточнить по документации камеры, а не определять по внешнему виду.
Можно ли использовать ТЭН ARS-1100-AE в другой среде?
Среду нужно указать при заказе: от неё зависит выбор материала оболочки и расчёт удельной нагрузки. Исполнение для климатической камеры ARS-1100-AE нельзя считать подходящим для другой среды без проверки параметров.
Подойдёт ли ТЭН ARS-1100-AE к другому климатическому оборудованию?
Совместимость можно оценить только после сравнения типа элемента, габаритов, крепления, мощности и напряжения. FrostGuard, QTVR, HTV и BTV приведены как примеры греющих кабелей для дренажных магистралей, а не как подтверждённые варианты установки этого ТЭН.
