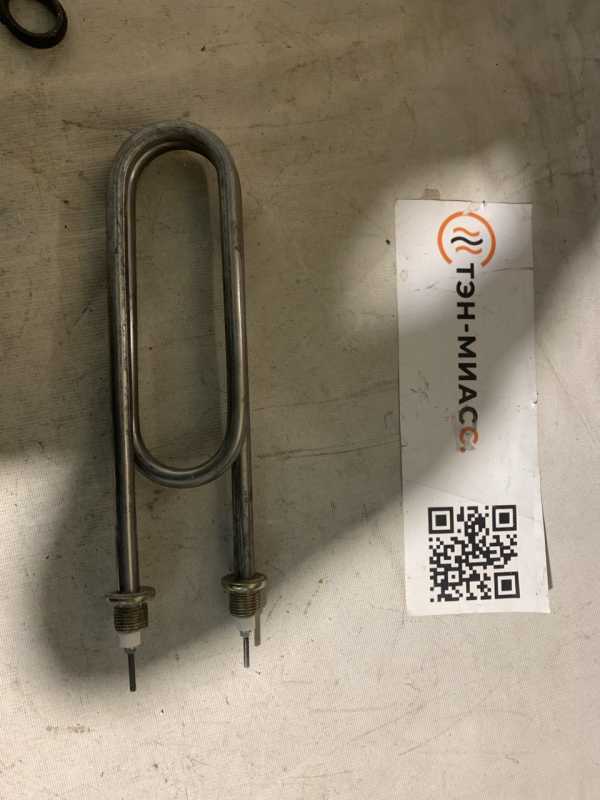

Характеристики
| Тип | водяной |
|---|---|
| Мощность | 5 кВт |
В каких узлах оборудования работает водяной ТЭН
ТЭН для воды устанавливают в узел, где нагреватель контактирует с жидкостью напрямую или включён в проточную обвязку. В оборудовании встречаются мокрые элементы в бойлерах, нагреватели в баке стиральной машины, блоки электрокотлов и проточные узлы бассейнов.
Это примеры типов узлов, а не подтверждение совместимости ТЭНа мощностью 5 кВт с конкретным оборудованием. Для замены ТЭН бойлера сравните крепление, размеры и подключение старого элемента.
- Фланцевый ТЭН может устанавливаться в водонагреватель или электрокотёл.
- По заказу можно запросить оболочку из нержавеющей стали, если такое исполнение требуется для задачи.
Сухой ход: почему перегревается нагреватель
При включении без воды спираль перегревается, внутренний изолирующий наполнитель может треснуть, а оболочка - изменить цвет и размягчиться. Не включайте нагреватель, пока не обеспечено его рабочее погружение в воду.
- Перед запуском проверьте, что вода покрывает рабочую часть элемента.
- Не определяйте допустимый режим только по мощности: характеристики конкретного исполнения в названии не указаны.
Что показывает маркировка и как снять размеры
Сначала найдите маркировку на старом ТЭНе: она может быть выбита у вывода или на штуцере. В условном обозначении по ГОСТ 13268-88 цифры и буквенные коды описывают параметры элемента. Например, стандартный образец ТЭН-25А10/0,25Х127 означает развёрнутую длину 250 мм, длину контактного стержня в заделке 40 мм, диаметр оболочки 10 мм, мощность 0,25 кВт и напряжение 127 В. Это пример из стандарта, не маркировка данного товара.
Если обозначения нет, измерьте развёрнутую длину или длину и форму после гибки, диаметр трубки и крепление. Отдельно отметьте положение холодных зон, если оно задано в чертеже или образце.
- Сфотографируйте надпись на старом элементе и место установки.
- Укажите форму, размеры и межосевое расстояние крепления.
Среда и материал оболочки: что уточнить до подбора
Слово «водяной» в названии не сообщает марку материала оболочки и состав рабочей среды. По заказу доступны оболочки из чёрной или нержавеющей стали, а также меди; материал выбирают по заданию и условиям работы.
В обозначениях по ГОСТ 13268-88 буква J соответствует воде и слабому раствору кислот с pH 5-7, буква P - воде и слабому раствору щелочей с pH 7-9. Для указанных сред стандарт описывает нагрев и кипячение с максимальной температурой оболочки 100°C. Маркировка этого товара не приведена, поэтому приписывать ему код J или P нельзя.
- Для подбора укажите, что нагревается: вода, воздух или масло.
- Не считайте материал оболочки известным, если его нет в маркировке или документации.
Один элемент или группа: схема подключения не задана
Из мощности 5 кВт нельзя определить напряжение и схему включения. Для выбора подключения одного ТЭНа или нескольких элементов в трёхфазной сети нужны данные электросети и схема оборудования.
Звезду или треугольник не следует выбирать только по названию товара. Перед подключением сверьте обозначения на старом элементе и требования электрической схемы.
- Пришлите указанное на старом ТЭНе напряжение, если маркировка сохранилась.
- Уточните, подключается один нагреватель или группа элементов.
Какие данные подготовить для расчёта
Чем точнее исходные данные, тем проще сопоставить новое исполнение со старым. Если маркировки нет, приложите фото ТЭНа и места установки.
- Маркировка со старого ТЭНа.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность и напряжение.
- Рабочая среда: вода, неподвижный воздух или воздух с обдувом, масло.
- Тип крепления и межосевое расстояние.
- Модель оборудования или фото старого ТЭНа.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию можно подтвердить только водяное исполнение и мощность 5 кВт. Сверьте маркировку, размеры, крепление, напряжение и требования оборудования.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора можно использовать образец или фото. Нужны размеры, форма после гибки, мощность, напряжение и данные крепления.
Можно ли использовать водяной ТЭН для воздуха или масла?
Название указывает на водяное исполнение, поэтому совместимость с другой средой не подтверждена. При запросе укажите фактическую среду и условия работы.
Как проверить старый ТЭН?
Сверьте маркировку и осмотрите оболочку, выводы и крепление. Если нагреватель включали без воды, возможны перегрев спирали, повреждение изоляционного наполнителя и размягчение оболочки.
Что прислать для расчёта?
Маркировку или фото старого элемента, размеры и форму, мощность, напряжение, рабочую среду и сведения о креплении. Также укажите модель оборудования.
Как читать маркировку водяного ТЭН?
Ориентируйтесь на условное обозначение и расшифровку по ГОСТ 13268-88: в нём могут быть указаны длина, диаметр оболочки, мощность, среда и напряжение. У данного товара в названии указаны только тип и мощность.
