Характеристики
| Тип | ТЭН для гриля |
|---|---|
| Размер | 33х25см |

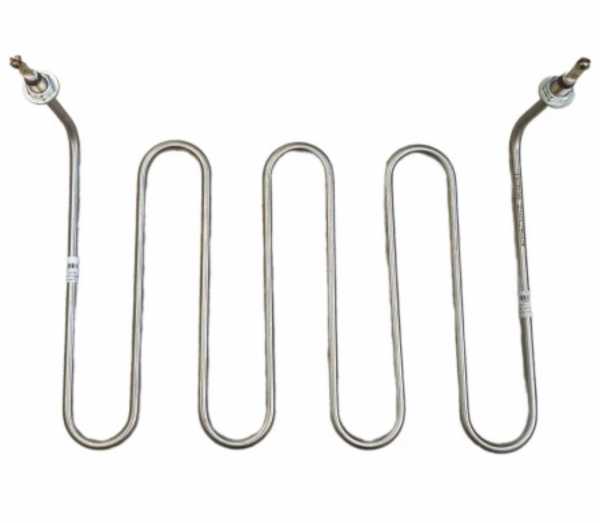

| Название каталога | Тэн для гриля 33х25см 2800Вт |
| Мощность | 2,8 кВт |
Где стоит такой нагреватель
Микроволновая печь с грилем
Узел: трубчатый гриль-элемент в верхней части камеры (альтернатива - компактная кварцевая трубка под решёткой, либо гибрид: кварцевая лампа сверху и ТЭН снизу). Какой ТЭН ставят: ТЭНовый гриль (трубка со спиралью внутри, дёшев, но занимает полезный объём камеры и требует частой очистки) или кварцевый (компактнее, быстрее нагревается,… Почему отказывает: нагар от жира на спирали ТЭН-гриля при недостаточно частой очистке, перегорание спирали при долгой работе без остывания между циклами.
Гриль для шаурмы (вертикальный)
Узел: вертикальный ряд открытых трубчатых ТЭН сбоку от вертела; расстояние между «мясным цилиндром» и поверхностью ТЭН регулируется винтом. Какой ТЭН ставят: открытый трубчатый со штуцером Ø16 мм, единичная мощность элементов 1000-2000 Вт (турецкие бренды Sanal 1800 Вт, Balcik 1500 Вт, встречается нержавеющий вариант 2000… Почему отказывает: прямой контакт капель жира и мясного сока с раскалённой открытой спиралью вызывает локальные прогары трубки; при первом включении производитель требует прокалку ТЭН в течение 20 минут, без… Модели: , EL-DG-3E, , GRE-80, КИЙ-В GRE-80.
Что сообщает обозначение ТЭН для гриля
У этого ТЭН обозначение содержит два параметра: размер 33х25 см и мощность 2800 Вт. Отдельного буквенно-цифрового кода с дополнительными характеристиками нет. По названию нельзя определить форму трубки, тип крепления, напряжение, выводы или материал оболочки. Эти данные важны при подборе замены: габарит 33х25 см сам по себе не описывает посадку нагревателя в гриле.
В справочнике трубчатые нагреватели встречаются в контактных грилях и грилях-саламандрах, где элементы расположены под жарочной поверхностью. В микроволновой печи с грилем нагреватель находится в верхней части камеры, а в вертикальном гриле для шаурмы открытые ТЭН стоят сбоку от вертела. Примеры моделей ниже показывают разные конструкции гриль-узлов, но не подтверждают совместимость с ТЭН 33х25 см мощностью 2800 Вт.
- В контактном гриле жирный нагар на жарочной поверхности ухудшает передачу тепла к расположенным снизу ТЭН. Локальные скопления нагара могут приводить к перегреву отдельных участков.
- В микроволновой печи с грилем жир оседает на спирали нагревателя. Недостаточная очистка и продолжительная работа без остывания между циклами указаны среди причин отказа такого узла.
- В вертикальном гриле капли жира и мясной сок могут попадать на открытый раскалённый элемент и вызывать локальные прогары трубки.
- Среди примеров контактного оборудования указаны Hurakan HKN-PE22R и Hurakan HKN-SAL450MBM, микроволновой печи с грилем - LG MB65W65DIR, вертикального гриля - EL-DG-3E.
- У перечисленных моделей различаются расположение и исполнение нагревательных узлов. Поэтому для ТЭН размером 33х25 см необходимо отдельно подтвердить крепление, форму и подключение.
Замена ТЭН размером 33х25 см
Перед заменой ТЭН для гриля 33х25 см мощностью 2800 Вт сопоставьте эти параметры с установленным нагревателем. Другие характеристики проверьте по самому элементу и посадочному месту оборудования.
- Отключите гриль от электропитания и дождитесь, пока нагреватель остынет. До начала работ убедитесь, что оборудование обесточено.
- Снимите старый ТЭН в порядке, предусмотренном документацией на оборудование. Не используйте выводы нагревателя как точки захвата или опоры.
- Сравните размер снятого элемента с указанными для нового ТЭН 33х25 см. Уточните форму после гибки, габаритную длину и расположение концов: одно обозначение размера не всегда описывает все посадочные размеры.
- Проверьте мощность: у рассматриваемого ТЭН указано 2800 Вт. Напряжение в названии отсутствует, его нужно определить по требованиям оборудования и данным старого нагревателя.
- Сопоставьте крепление и выводы с узлом гриля. Если данных на элементе недостаточно, подготовьте фото ТЭН и места его установки, чтобы не выбирать исполнение только по размеру.
- Установите подобранный нагреватель и восстановите подключение по документации оборудования. После монтажа проверьте работу гриля штатным способом.
Как изменить исполнение ТЭН 33х25 см, 2800 Вт
Размер 33х25 см и мощность 2800 Вт задают исходное исполнение этого ТЭН для гриля. Если узлу требуется другая посадка или подключение, при заказе можно согласовать изменения по подтверждённым вариантам исполнения.
- Мощность: сейчас в названии указано 2800 Вт. Для заказа можно задать мощность от 100 Вт; при сохранении размера 33х25 см выбранное значение соотносят с условиями нагрева и средой работы.
- Крепление: способ фиксации ТЭН 33х25 см в названии не раскрыт. Для посадочного места гриля можно согласовать штуцер с гайкой: метрическая резьба М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, либо трубная G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; второй предусмотренный вариант - фланец.
- Выводы: для ТЭН мощностью 2800 Вт тип контактов не обозначен. При заказе задают контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции; выбор привязывают к подключению гриля.
- Материал оболочки: из обозначения 33х25 см его определить нельзя. Для исполнения доступны чёрная сталь, нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан; по заказу возможно покрытие цинком или фторопластом.
- Форма: размер 33х25 см не указывает геометрию трубки. Для этого ТЭН можно согласовать прямую форму, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль, оребрение либо форму по эскизу.
- Длину холодной зоны, контактного стержня, радиус гиба и межосевое расстояние согласуют для выбранной конфигурации ТЭН 33х25 см. Дополнительно можно предусмотреть встроенный термовыключатель или термостат.
Где применяют подобные трубчатые электронагреватели
Подобные трубчатые ТЭН применяют в термоусадочных туннелях: горячий воздух обдувает упаковку и усаживает плёнку. В кабинах кранов, экскаваторов и бульдозеров такие нагреватели используют для обогрева воздуха. В дезинфекционных камерах ими нагревают увлажнённый воздух или смесь пара с формалином при обработке одежды и постельных принадлежностей.
Подобные нагреватели также применяют для оттайки инея на теплообменнике промышленного осушителя, нагрева воздуха между корпусом тигельной печи и тиглем, а также в настенных электроконвекторах с естественной конвекцией. Эти примеры описывают применение похожих трубчатых ТЭН, а не назначение именно изделия размером 33х25 см и мощностью 2800 Вт. Для выбора исполнения важны среда, способ установки и форма узла.
Что прислать для подбора ТЭН 33х25 см
Для подбора ТЭН на заказ укажите модель гриля и приложите фото старого элемента вместе с посадочным местом. Сообщите маркировку, если она читается, размер и форму после гибки, мощность, напряжение, крепление и среду работы. Если исходный ТЭН имеет размер 33х25 см, но маркировка отсутствует, отдельно покажите выводы и место фиксации: этих габаритов недостаточно, чтобы определить подключение и материал оболочки. Так можно подобрать трубчатый электронагреватель по размерам и проверить параметры, которых нет в названии товара.
Вопросы
Можно ли сделать ТЭН 33х25 см с другой резьбой штуцера или креплением?
Да. Для ТЭН мощностью 2800 Вт можно согласовать штуцер с гайкой с нужной резьбой либо фланцевое крепление. Исполнение выбирают по посадочному месту гриля.
Можно ли изменить выводы или длину контактного стержня?
Для ТЭН размером 33х25 см предусмотрены контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину стержня согласуют с подключением в гриле.
Можно ли изменить мощность или напряжение ТЭН 33х25 см?
В названии указано 2800 Вт, напряжение не приведено. По заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В; значения нужно согласовать для гриля и выбранного исполнения.
Можно ли сделать ТЭН 33х25 см по старому образцу, если маркировки нет?
Да, для подбора нужны фото ТЭН мощностью 2800 Вт, его форма и размеры, а также сведения о выводах и креплении. Без маркировки габарит 33х25 см не позволяет определить напряжение и конструкцию подключения.
Можно ли использовать ТЭН 33х25 см, 2800 Вт в другой среде?
Название этого ТЭН сообщает размер 33х25 см и мощность 2800 Вт, но не описывает среду его работы. Укажите, где будет установлен нагреватель: среду учитывают при согласовании материала оболочки и мощности.
Подойдёт ли ТЭН 33х25 см, 2800 Вт к моей модели гриля?
По этим двум параметрам совместимость не определить: нужны также крепление, форма и подключение. В справочнике приведены Hurakan HKN-PE22R, Hurakan HKN-SAL450MBM, LG MB65W65DIR и EL-DG-3E, но это не подтверждает, что ТЭН подходит к любой из этих моделей.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
