Характеристики
| Материал оболочки | Нержавеющая сталь |
|---|---|
| Мощность | 2,3 кВт |
Нержавеющая оболочка: среду проверяют отдельно
Запрос «тэн из нержавейки» описывает материал оболочки, но сам по себе не подтверждает совместимость с конкретной средой. Трубчатый электронагреватель подбирают с учётом условий работы и удельной поверхностной мощности.
В ГОСТ 13268-88 материал оболочки связан с условиями применения. Например, для воды и слабых растворов кислот с pH 5–7 в таблице указана нержавеющая жаростойкая сталь. Это справочные данные стандарта, а не подтверждение допустимой среды для данного изделия.
Схема подключения зависит от напряжения элементов
Напряжение этого изделия в названии не указано, поэтому схему подключения выбирают по маркировке ТЭН и схеме оборудования. Для одного элемента ориентируются на параметры электросети и аппарата.
При групповом подключении ТЭН на 220 В к сети 380/220 В элементы соединяют звездой, а ТЭН на 380 В - треугольником. Для звезды мощность каждой из трёх ветвей должна быть одинаковой, чтобы не возникал перекос нагрузки по фазам.

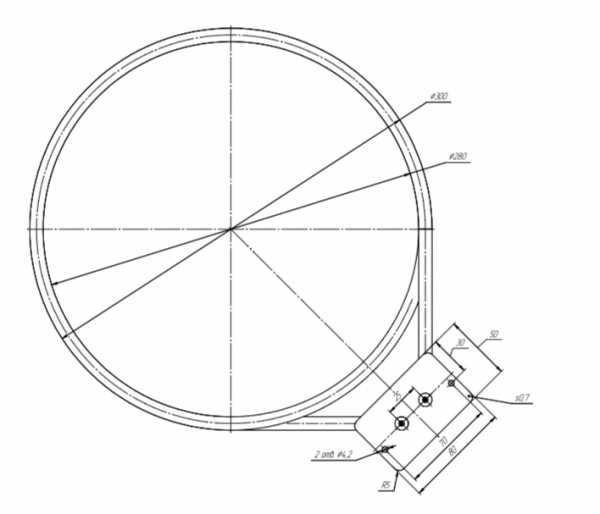

На эскизе отделите длину трубки от габаритов
Для расчёта мощности ТЭН указывают развёрнутую длину - длину трубки до изгиба. Габариты после гибки нужны для проверки посадки в узел: расстояние между концами, высоту и межосевое расстояние параллельных участков.
Для изготовления по эскизу укажите мощность, напряжение, диаметр трубки, развёрнутую длину и форму. Можно заказать ТЭН по размерам, чертежу или образцу.
- Развёрнутая длина не равна расстоянию между концами уже согнутого элемента.
- В ГОСТ 13268-88 указан ряд развёрнутых длин от 250 до 6300 мм; это диапазон стандарта, а не параметр данного изделия.
Изгиб и крепление задают посадку в узел
Форму выбирают по месту установки: прямую, U, M, W, спираль, скрепку или по эскизу. По заказу доступны варианты крепления штуцером с гайкой или на фланце.
При замене проверьте не только форму, но и расположение концов и межосевое расстояние. Для узла с посадочным диаметром сверьте его с фактическим диаметром трубки: например, диаметр оболочки 8 мм есть в стандартном ряду ГОСТ, но к этому изделию он не заявлен.
Перед заменой сопоставьте измерения и маркировку
Снимите со старого ТЭН маркировку, мощность и напряжение, а также измерьте диаметр, развёрнутую длину, длину контактного стержня и форму изгиба. Если маркировка отсутствует, эти данные помогут подобрать близкий вариант по стандартному ряду.
При проверке мультиметром зафиксируйте сопротивление спирали и отдельно результат проверки изоляции. Универсальные пороговые значения для такой проверки здесь не приведены. Перед установкой очистите бак и место крепления от грязи, накипи и ржавчины.
Какие данные подготовить для подбора
Чтобы подобрать ТЭН на заказ, передайте маркировку старого элемента или сведения с шильдика аппарата. Если маркировки нет, приложите размеры и фото: по ним можно сверить форму и посадку.
- Развёрнутую длину либо длину и форму после гибки, диаметр трубки.
- Мощность и напряжение.
- Среду: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления: штуцер с резьбой, гайка или фланец; для фланца укажите межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны только мощность и материал оболочки, поэтому совместимость без размеров и маркировки подтвердить нельзя. Такие нагреватели встречаются в автономных низковольтных системах для спецтехники, передвижных установок и маломерных судов; подбор выполняют по параметрам старого ТЭН.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для подбора снимите основные размеры, форму изгиба и крепление, а мощность и напряжение уточните по шильдику или паспорту аппарата. Фото старого элемента поможет сверить конструкцию.
Можно ли установить его в воду, воздух или масло?
Допустимую среду нельзя определить только по материалу оболочки. Для подбора укажите среду и условия работы; параметры этого изделия по среде в названии не приведены.
Как проверить старый ТЭН мультиметром?
Зафиксируйте сопротивление спирали и отдельно результат проверки изоляции. Универсальные числовые нормы для оценки здесь не указаны, поэтому сопоставляйте результаты с документацией оборудования.
Что прислать для расчёта и подбора?
Нужны маркировка или фото старого ТЭН, мощность и напряжение, диаметр и развёрнутая длина, форма после гибки, среда и тип крепления. Для фланца добавьте межосевое расстояние.
Чем развёрнутая длина отличается от длины после гибки?
Развёрнутая длина - это длина трубки до изгиба. После гибки для проверки посадки указывают габариты: расстояние между концами, высоту и межосевое расстояние параллельных участков.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
